4 کانال CWDM Mux Demux Photonics Duplex CWDM OADM برای ترافیک شرق و غرب

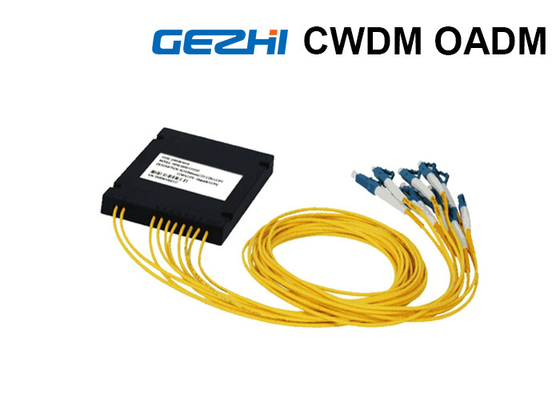

GEZHI Photonics Duplex CWDM OADM برای ترافیک شرق و غرب

ماژول‌های Duplex CWDM/AD طول موج‌های انتخابی را روی دو فیبر دوبلکس CWDM MUX و DEMUX برای ترافیک شرق و غرب می‌افزایند (مولتی پلکس) و رها می‌کنند (دیمولتیپلکس).

ماژول های GEZHI PHOTONICS CWDM OADM (CWDM/AD) مولتی پلکسرهای نوری افزودن و رها کردن نوری (OADM) با تقسیم موج دوره (CWDM) هستند."افزودن" و "قطع" در اینجا به قابلیت دستگاه برای افزودن یک یا چند کانال با طول موج جدید به سیگنال WDM چند طول موجی موجود و حذف (حذف) یک یا چند کانال و ارسال آن سیگنال ها به مسیر شبکه دیگر اشاره دارد. .

CWDM/AD یک مالتی پلکسر افزودن/افتاده نوری غیرفعال است که برای کاربردهای نقطه به نقطه، حلقه یا گذرگاه طراحی شده است که راه حل ایده آلی را برای افزایش تقاضای پهنای باند در شبکه های دسترسی سازمانی و مترو ارائه می دهد و باعث صرفه جویی چشمگیر در هزینه شبکه می شود. سازندگان تجهیزات، آنها را قادر می سازد تا سیستم های دسترسی به مترو را توسعه دهند که از نظر هزینه کمتر، تهیه آسان تر و کارکرد ساده تر باشد.

کانال‌های اضافه/افتاده شده به هر یک از فرستنده‌های GEZHI PHOTONICS CWDM در سمت تجهیزات متصل می‌شوند، و همچنین تنظیمات پورت اختیاری مانند: پورت اکسپرس، پورت مانیتور، پورت باند عبور 1310 نانومتری و پورت 1550 نانومتری را برای این مالتی پلکسرها بر اساس انتخاب مشتری ارائه می‌کنیم.

جزئیات پانل جلو



یک پورت مشترک:

• ورودی و خروجی ترانک در ترافیک غرب و شرق.
• اتصالات LC، SC، ST و FC موجود است.

B افزودن/ رها کردن پورت در غرب:

• اضافه کنید و در غرب رها کنید.
• اتصالات LC، SC، ST و FC موجود است.
• مطابق با استاندارد ITU-T G.657A1 CWDM از 1270 نانومتر تا 1610 نانومتر، با افزایش 20 نانومتری

C افزودن/افتادن پورت در شرق:

• اضافه کنید و در شرق رها کنید.
• اتصالات LC، SC، ST و FC موجود است.
• مطابق با استاندارد ITU-T G.657A1 CWDM از 1270 نانومتر تا 1610 نانومتر، با افزایش 20 نانومتری

توجه داشته باشید:
طرح واقعی به نوع اتصال دهنده انتخاب شده و همچنین عوامل دیگر بستگی دارد.با این حال، طرح اصلی ثابت می ماند. همچنین تنظیمات پورت اختیاری مانند: پورت اکسپرس، پورت مانیتور، پورت باند عبور 1310 نانومتری و پورت 1550 نانومتری را برای این مالتی پلکسرها بر اساس انتخاب مشتری، هنگام استفاده با SDH/SONET قدیمی 1310 نانومتری، طول موج‌های CWDM 112970، ارائه می‌کنیم. ، 1310، 1330 و 1350 نانومتر نباید استفاده شود.هنگام استفاده با SDN/SONET قدیمی 1550 نانومتری، نباید از طول موج های CWDM 1510، 1530، 1550، 1570 و 1590 نانومتر استفاده کرد.
