| Brand Name: | GEZHI or OEM |
| شماره مدل: | ماژول GZ-2CH CWDM |
| مقدار تولیدی: | 1 |
| قیمت: | Get Latest Price |
| Delivery Time: | 2 ~ 7 روز کاری |

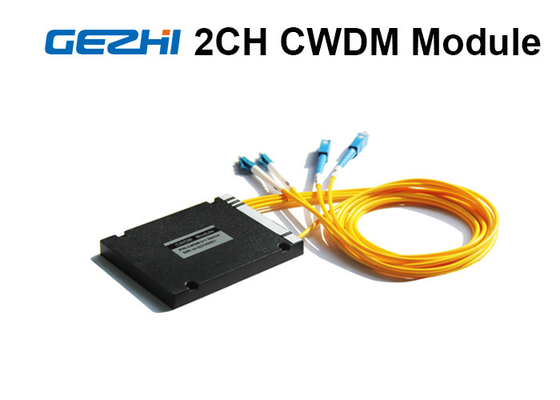

2 کانال دسترسی به شبکه CWDM Mux Demux ABS Pigtailed Module
GEZHI Photonics CWDM (Multiplexer تقسیم موج درشت) MUX/DEMUX (Multiplexer/Demultiplexer) یک راه حل انعطاف پذیر و کم هزینه است که امکان گسترش ظرفیت فیبر موجود را فراهم می کند.ماژول های GEZHI Photonics CWDM MUX/DEMUX از طول موج ITU-T G694.2 CWDM بین 1270 نانومتر تا 1610 نانومتر با افزایش 20 نانومتر پشتیبانی می کنند.
آنها هر گونه سرعت داده و هر پروتکلی را در هر پورت تا 10 گیگابیت در ثانیه، همچنین 40 گیگابیت بر ثانیه و 100 گیگابیت بر ثانیه می پذیرند.CWDM MUX & DEMUX روی فیبر ساده قادر است تا 18 سیگنال نوری را به یک فیبر برساند و از طیف گسترده ای از معماری ها، از لینک های نقطه به نقطه مقیاس پذیر تا دو حلقه محافظت شده فیبر، پشتیبانی می کند.ما یک نمونه کار کامل ازماژول CWDM Mux Demuxروی فیبر دوگانه یا فیبر سیمپلکس، با انواع بسته بندی کاست ماژول ABS پلاستیکی، جعبه قابل نصب در قفسه 19 اینچی یا بسته بندی استاندارد بازار LGX، کانال های طول موج سفارشی موجود است.
جزئیات مورد:
مشخصات:
| پارامتر | 4 کانال | 8 کانال | 16 کانال | ||||
| ماکس | دیموکس | ماکس | دیموکس | ماکس | دیموکس | ||
| طول موج کانال (nm) | 1270 تا 1610 | ||||||
| دقت طول موج مرکز (nm) | 0.5± | ||||||
| فاصله کانال (nm) | 20 | ||||||
| باند عبور کانال (@-0.5dB پهنای باند (nm) | > 13 | ||||||
| افت درج (dB) | ≤1.6 | ≤2.5 | ≤4.5 | ||||
| یکنواختی کانال (dB) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
| کانال ریپل (dB) | 0.3 | ||||||
| جداسازی (dB) | مجاور | N/A | > 30 | N/A | > 30 | N/A | > 30 |
| غیر مجاور | N/A | > 40 | N/A | > 40 | N/A | > 40 | |
| حساسیت دمایی از دست دادن اینرسی (dB/℃) | <0.005 | ||||||
| تغییر دمای طول موج (nm/℃) | <0.002 | ||||||
| تلفات وابسته به قطبش (dB) | <0.1 | ||||||
| پراکندگی حالت قطبی | <0.1 | ||||||
| جهت دهی (dB) | > 50 | ||||||
| ضرر برگشتی (dB) | > 45 | ||||||
| حداکثر توان هندلینگ (mW) | 300 | ||||||
| دمای عملیاتی (℃) | -5~+75 | ||||||
| دمای ذخیره سازی (℃) | -40 تا 85 | ||||||
| ابعاد بسته بندی (میلی متر) | L100 x W80 x H10 | L140 x W115 x H18 | |||||
مشخصات ممکن است بدون اطلاع قبلی تغییر کند.
مشخصات فوق برای دستگاه بدون کانکتور است.
ترتیب اطلاعات
| CWDM | XX | ایکس | XX | ایکس | ایکس | XX |
| تعداد کانال ها |
Confi -گرداندن |
کانال 1 | نوع فیبر | طول فیبر | رابط ورودی/خروجی | |
|
04=4 کانال 08=8 کانال 16=16 کانال 18=18 کانال N=N کانال |
M=Mux D=Demux O=OADM |
27=1270 نانومتر …… 47=1470 نانومتر 49=1490 نانومتر …… 61=1610 نانومتر SS=special |
1=الیاف برهنه لوله شل 2=900m کابل 3=2mm کابل 4=3 میلی متر |
1=1 متر 2=2 متر S=مشخص کنید |
0 = هیچ 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=مشخص کنید |
یک پورت مشترک:
پورت استاندارد B 1310 نانومتر:
پورت C استاندارد 1550 نانومتری:
پورت D Mux/Demux برای طول موج های خاص:
پورت E Express:
پورت مانیتور F:
|
|
