| Brand Name: | GEZHI or OEM |
| شماره مدل: | GZ-8CH CWDM |
| مقدار تولیدی: | 1 |
| قیمت: | Get Latest Price |
| Delivery Time: | 2 ~ 7 روز کاری |

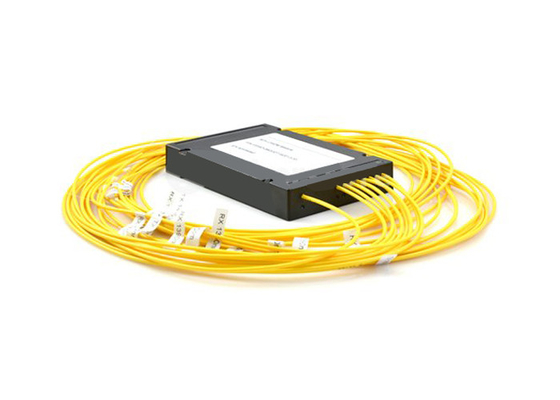

ماژول 8 کاناله CWDM Mux Demux 1470~161nm LC برای سیستم شبکه انتقال نوری
GEZHI Photonics طیف کاملی از واحدهای CWDM Mux-Demux و Optical Add Drop Multiplexer (OADM) را برای سازگاری با انواع برنامه ها و راه حل های شبکه ارائه می دهد.برخی از رایج ترین آنها عبارتند از: اترنت گیگابیت و 10G، SDH/SONET، ATM، ESCON، کانال فیبر، FTTx و CATV.
مولتی پلکسر تقسیم طول موج درشت 8 کانالی GEZHI Photonics (CWDM Mux/Demux) کانکتور LC 1470 ~ 1610 نانومتری تک فیبر در سیستم شبکه حمل و نقل نوری از فناوری پوشش لایه نازک و طراحی اختصاصی بسته‌بندی میکرو اپتیک اتصال فلزی غیر شار استفاده می‌کند.تلفات درج کم، ایزوله کانال بالا، باند عبور گسترده، حساسیت دمای پایین و مسیر نوری بدون اپوکسی را فراهم می کند.محصولات CWDM Mux Demux ما تا 16 کانال یا حتی 18 کانال Multiplexing را روی یک فیبر ارائه می دهند.

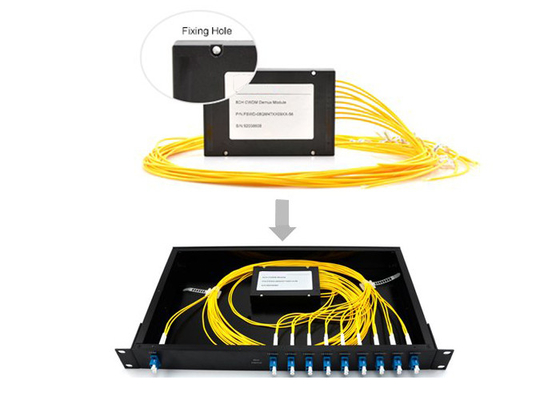

با توجه به اینکه در شبکه‌های WDM به تلفات درج کم نیاز است، می‌توانیم «Skip Component» را در یک ماژول CWDM Mux/Demux اضافه کنیم تا IL را به عنوان یک گزینه کاهش دهیم.نوع بسته استاندارد CWDM Mux/Demux عبارتند از: بسته جعبه ABS، بسته LGX و رک مانت 19 اینچی.
امکانات:
کاربرد
مشخصات:
| پارامتر | 4 کانال | 8 کانال | 16 کانال | ||||
| ماکس | دیموکس | ماکس | دیموکس | ماکس | دیموکس | ||
| طول موج کانال (nm) | 1270 تا 1610 | ||||||
| دقت طول موج مرکز (nm) | 0.5± | ||||||
| فاصله کانال (nm) | 20 | ||||||
| باند عبور کانال (@-0.5dB پهنای باند (nm) | > 13 | ||||||
| افت درج (dB) | ≤1.6 | ≤2.5 | ≤4.5 | ||||
| یکنواختی کانال (dB) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
| کانال ریپل (dB) | 0.3 | ||||||
| جداسازی (dB) | مجاور | N/A | > 30 | N/A | > 30 | N/A | > 30 |
| غیر مجاور | N/A | > 40 | N/A | > 40 | N/A | > 40 | |
| حساسیت دمایی از دست دادن اینرسی (dB/℃) | <0.005 | ||||||
| تغییر دمای طول موج (nm/℃) | <0.002 | ||||||
| تلفات وابسته به قطبش (dB) | <0.1 | ||||||
| پراکندگی حالت قطبی | <0.1 | ||||||
| جهت دهی (dB) | > 50 | ||||||
| ضرر برگشتی (dB) | > 45 | ||||||
| حداکثر توان هندلینگ (mW) | 300 | ||||||
| دمای عملیاتی (℃) | -5~+75 | ||||||
| دمای ذخیره سازی (℃) | -40 تا 85 | ||||||
| ابعاد بسته بندی (میلی متر) | L100 x W80 x H10 | L140 x W115 x H18 | |||||
مشخصات ممکن است بدون اطلاع قبلی تغییر کند.
مشخصات فوق برای دستگاه بدون کانکتور است.
ترتیب اطلاعات
| CWDM | XX | ایکس | XX | ایکس | ایکس | XX |
| تعداد کانال ها |
Confi -گرداندن |
کانال 1 | نوع فیبر | طول فیبر | رابط ورودی/خروجی | |
|
04=4 کانال 08=8 کانال 16=16 کانال 18=18 کانال N=N کانال |
M=Mux D=Demux O=OADM |
27=1270 نانومتر …… 47=1470 نانومتر 49=1490 نانومتر …… 61=1610 نانومتر SS=special |

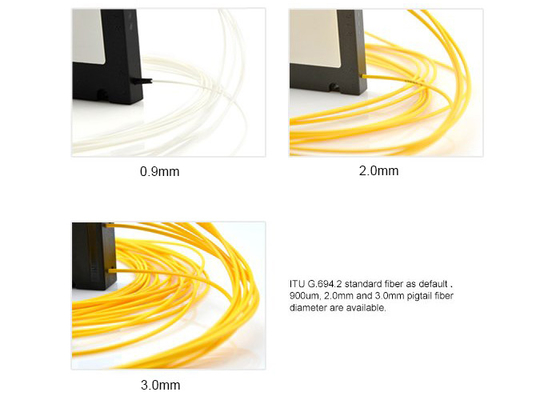

1=الیاف برهنه لوله شل 2=900m کابل 3=2mm کابل 4=3 میلی متر |
1=1 متر 2=2 متر S=مشخص کنید |
0 = هیچ 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=مشخص کنید |
سیستم غیرفعال CWDM Mux Demux با فرستنده گیرنده فعال CWDM SFP
|
|
