جزئیات محصول:
پرداخت:
|
| نام محصول: | SC/UPC CWDM | طول موج: | باند CWDM |
|---|---|---|---|
| فاصله گذاری: | 20 نیوتن متر | پهنای باند: | +/-7.5 نانومتر |
| رابط: | SC/UPC | کاربرد: | سیستم شبکه های نوری |
| برجسته: | 1x 16 CWDM Mux Demux,SC UPC CWDM Mux Demux,1x 16 CWDM Module |
||

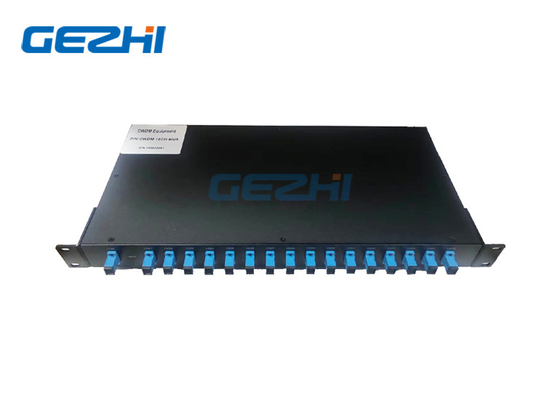

1x16 اتصال SC/UPC CWDM
جزئیات مورد:
ضربدری تقسیم طول موج (WDM) نیروی محرکه شبکه های امروزی است.سیستم های انتقال WDM از چندین طول موج (رنگ نور) برای انتقال اطلاعات روی یک فیبر استفاده می کنند.هر طول موج (رنگ) یک سیگنال جداگانه را حمل می کند که با طول موج های دیگر (رنگ ها) تداخلی ندارد.به زبان ساده: WDM فیبرهای مجازی را ایجاد می کند - بهترین و ساده ترین راه برای چند برابر کردن ظرفیت فیبر.
مشخصات:
| پارامتر | 4 کانال | 8 کانال | 16 کانال | ||||
| ماکس | دیموکس | ماکس | دیموکس | ماکس | دیموکس | ||
| طول موج کانال (nm) | 1270 تا 1610 | ||||||
| دقت طول موج مرکز (nm) | 0.5± | ||||||
| فاصله کانال (nm) | 20 | ||||||
| باند عبور کانال (@-0.5dB پهنای باند (nm) | > 13 | ||||||
| افت درج (dB) | ≤1.0 | ≤2.5 | ≤4.5 | ||||
| یکنواختی کانال (dB) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
| کانال ریپل (dB) | 0.3 | ||||||
| جداسازی (dB) | مجاور | N/A | > 30 | N/A | > 30 | N/A | > 30 |
| غیر مجاور | N/A | > 40 | N/A | > 40 | N/A | > 40 | |
| حساسیت دمایی از دست دادن اینرسی (dB/℃) | <0.005 | ||||||
| تغییر دمای طول موج (nm/℃) | <0.002 | ||||||
| تلفات وابسته به قطبش (dB) | <0.1 | ||||||
| پراکندگی حالت قطبی | <0.1 | ||||||
| جهت دهی (dB) | > 50 | ||||||
| ضرر برگشتی (dB) | > 45 | ||||||
| حداکثر توان هندلینگ (mW) | 300 | ||||||
| دمای عملیاتی (℃) | -5~+75 | ||||||
| دمای ذخیره سازی (℃) | -40 تا 85 | ||||||
| ابعاد بسته بندی (میلی متر) | L100 x W80 x H10L140 x W115 x H18 | ||||||
مشخصات ممکن است بدون اطلاع قبلی تغییر کند.
مشخصات فوق برای دستگاه بدون کانکتور است.
ترتیب اطلاعات
| CWDM | XX | ایکس | XX | ایکس | ایکس | XX |
| تعداد کانال ها |
Confi -گوشی |
کانال 1 | نوع فیبر | طول فیبر | رابط ورودی/خروجی | |
|
04=4 کانال 08=8 کانال 16=16 کانال 18=18 کانال N=N کانال |
M=Mux D=Demux MD=Mux+Demux O=OADM |
27=1270 نانومتر …… 47=1470 نانومتر 49=1490 نانومتر …… 61=1610 نانومتر SS=special |
1=الیاف برهنه لوله شل 2=900m کابل 3=2mm کابل 4=3 میلی متر |
1=1 متر 2=2 متر S=مشخص کنید |
0 = هیچ FA=FC/APC FP=FC/PC SA=SC/APC SP=SC/PC LA=LC/APC LP=LC/PC S=مشخص کنید |
