| Brand Name: | GEZHI or OEM |
| شماره مدل: | CWDM16CHMA |
| مقدار تولیدی: | 1 عدد |
| قیمت: | Get Latest Price |
| Delivery Time: | 5-8 روز کاری |
| Payment Terms: | T/T، پی پال، وسترن یونیون |

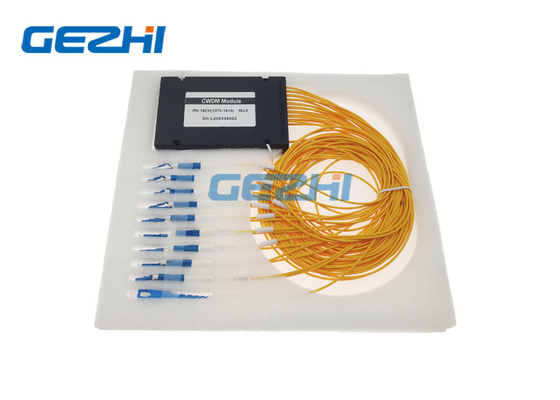

مالتی پلکسر تقسیم موج 16CH
فناوری مالتی پلکسی تقسیم موج درشت (CWDM) GEZHI 16CH به عنوان راهی برای افزایش ظرفیت پهنای باند کابل‌کشی داده فیبر نوری توسعه داده شد.CWDM چندین سیگنال حامل نوری را با استفاده از طول موج های مختلف نور برای حمل هر سیگنال جداگانه به یک فیبر نوری واحد تبدیل می کند.طول موج 16CH Wave Division Multiplexer 1260 ~ 1620nm برای انتخاب سفارشی است.همچنین می توان پورت مانیتور و پورت خاکستری 1310 نانومتری را به عنوان نیاز اضافه کرد.
|
امکانات |
برنامه های کاربردی |
|
|
16CH Wave Division Multiplexer مشخصات
مشخصات فنی
| پارامتر | 4 کانال | 8 کانال | 18 کانال | ||||
| ماکس | دیموکس | ماکس | دیموکس | ماکس | دیموکس | ||
| طول موج کانال (nm) | 1270 تا 1610 | ||||||
| دقت طول موج مرکز (nm) | 0.5± | ||||||
| فاصله کانال (nm) | 20 | ||||||
| باند عبور کانال (@-0.5dB پهنای باند (nm) | > 13 | ||||||
| افت درج (dB) | ≤1.6 | ≤2.5 | ≤3.5 | ||||
| یکنواختی کانال (dB) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
| کانال ریپل (dB) | 0.3 | ||||||
| جداسازی (dB) | مجاور | N/A | > 30 | N/A | > 30 | N/A | > 30 |
| غیر مجاور | N/A | > 40 | N/A | > 40 | N/A | > 40 | |
| حساسیت دمایی از دست دادن اینرسی (dB/°C) | <0.005 | ||||||
| تغییر دمای طول موج (nm/°C) | <0.002 | ||||||
| تلفات وابسته به قطبش (dB) | <0.1 | ||||||
| پراکندگی حالت قطبی | <0.1 | ||||||
| جهت دهی (dB) | > 50 | ||||||
| ضرر برگشتی (dB) | > 45 | ||||||
| حداکثر توان هندلینگ (mW) | 300 | ||||||
| دمای عملیاتی (°C) | -5~+75 | ||||||
| دمای نگهداری (درجه سانتیگراد) | -40 تا 85 | ||||||
| ابعاد بسته بندی (میلی متر) | L100 x W80 x H10 یا L140xW115xH18 | ||||||
| CWDM | فاصله کانال | تعداد کانال ها | پیکربندی | کانال 1 | نوع فیبر | طول فیبر | رابط ورودی/خروجی |
| شبکه C=CWDM | 04=4 کانال 08=8 کانال 16=16 کانال 18=18 کانال N=N کانال |
M=Mux D=Demux O=OADM |
27=1270 نانومتر …… 47=1470 نانومتر 49=1490 نانومتر …… 61=1610 نانومتر SS=special |
1=الیاف برهنه لوله شل 2=900m کابل 3=2 میلی متر کابل 4=3 میلی متر |
1=1 متر 2=2 متر S=مشخص کنید
|
0 = هیچ FA=FC/APC =FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=مشخص کنید |
|
|
