| Brand Name: | GEZHI or OEM |
| شماره مدل: | 1x18-CWDM-S |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 5-8 روز کاری |
| Payment Terms: | T/T، وسترن یونیون |

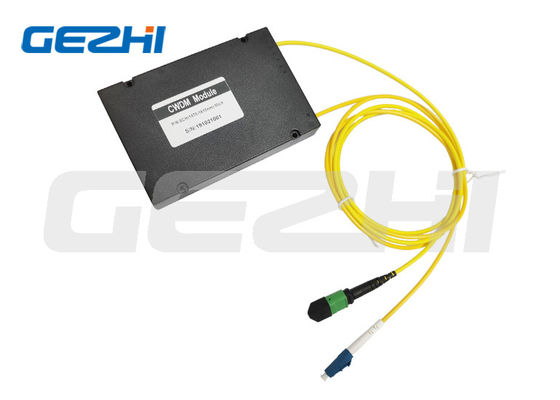

ماژول 18CH CWDM Mux Demux 1270~1610nm کم اتلاف BIDI CWDM
GEZHI 18CH کم اتلاف BIDI CWDM بر اساس فناوری فیلتر لایه نازک دی الکتریک که برای ادغام در شبکه های دسترسی کم هزینه و مترو طراحی شده است.GEZHI 18CH CWDM یک مالتی پلکسر نوری است که می تواند تا 18 منبع CWDM را روی یک فیبر نوری تنها با 3.5dB از دست دادن درج لینک مالتیپلکس کند.بسته بندی آن توسط جعبه ABS 120 * 80 * 18 میلی متر با لوله شل 900 میلی متر، 1 متر، کانکتور COM-SC/UPC، خروجی دیگر با کانکتور LC/UPC.فیلتر 18CH CWDM دارای ایزولاسیون کانال بالایی است و بنابراین می تواند در یک سیستم دو جهته استفاده شود.ماژول را می توان به عنوان مالتی پلکسر یا مالتی پلکسر استفاده کرد و از یک شکاف در یک قاب استفاده می کند یا می تواند به صورت مستقل در یک جعبه N استفاده شود.
امکانات
- یکنواختی خوب و افت درج کم
- تلفات وابسته به قطبش کم
- پایداری محیطی عالی
برنامه های کاربردی
مشخصات
|
پارامتر |
واحد |
18CH CWDM | ||
| ماکس | دیموکس | |||
| طول موج کانال | نانومتر |
1270 تا 1610 نانومتر |
||
|
طول موج مرکز |
نانومتر | 0.5± | ||
| فاصله کانال | نانومتر | 20 | ||
|
باند عبور کانال |
نانومتر | > 14 | ||
| حداکثر از دست دادن درج | دسی بل | <5.5 یا<3.5 با Skip | <5.5 یا <3.5 با Skip | |
| کانال ریپل | دسی بل | 0.3 | ||
|
انزوا |
مجاور | دسی بل | > 30 | |
| غیر مجاور | دسی بل | > 40 | ||
|
دمای از دست دادن اینرسی |
دسی بل/℃ |
<0.005 |
||
|
دمای طول موج |
نانومتر/ ℃ |
<0.002 | ||
|
وابسته به قطبش |
دسی بل | <0.1 | ||
|
حالت پلاریزاسیون |
دسی بل | <0.1 | ||
| جهت دهی | دسی بل | > 50 | ||
| برگشت ضرر | دسی بل | > 45 | ||
| حداکثر قدرت هندلینگ | میلی وات | 300 | ||
| دمای عملیاتی | ℃ | -5~+75 | ||
| دمای ذخیره سازی | ℃ | -40 تا 85 | ||
| ابعاد بسته | میلی متر | L120x80x18 | ||
توجه: 1. سفارشی سازی در دسترس است.
2. مشخص شده با اتصال
ترتیب اطلاعات
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| تعداد کانال ها | نوع ماژول | نوع کابل | طول فیبر | کانکتور ورودی |
خروجی اتصال دهنده |
|||||||
| CWDM | 01=1 کانال 02=2 کانال 03=3 کانال 04=4 کانال ...... 16=16 کانال 17=17 کانال 18=18 کانال |
0=100x80x10 میلی متر 1=142x102x14.5 میلی متر 2 = جعبه ال جی ایکس رک 3=19 اینچ 1U X=دیگران |
00 = هیچ 09=900m لوله شل 20 = 2.0 میلی متر 30 = 3.0 میلی متر |
05=0.5m 10=1.0 متر 15=1.5 متر 30=3.0 متر 40=4.0 متر 50=5.0 متر ...... |
0 = هیچ LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=سفارشی شده |
0 = هیچ |
فیلتر آبشاری
بسته 18CH BIDI CWDM
ماژول 18CH BIDI CWDM
|
|
