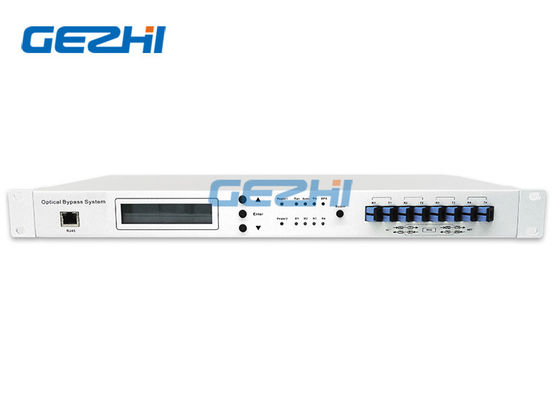

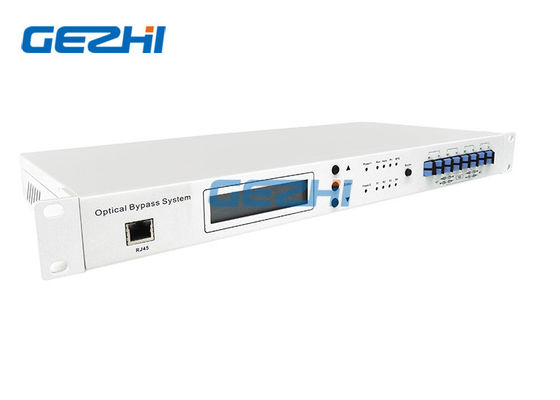

سوئیچ محافظ بای پس نوری در محافظت از فیبر نوری برای ADM

در برخی از توپولوژی های شبکه ، خرابی تجهیزات شبکه یا قطعی برق ممکن است نه تنها بر روی ترافیکی که در این گره ها خاتمه می یابد بلکه بر روی بقیه شبکه نیز تأثیر بگذارد.موثرترین راه حل برای چنین سناریوهایی ، سیستمهای بای پس هستند كه به ترافیك اجازه می دهند گرههای خراب را دور بزنند.
Optical Bypass Protection نوعی سیستم سوئیچ نوری هوشمند است که می تواند گره خطا را در شبکه انتقال نوری دور بزند تا از خرابی کل ارتباطات شبکه جلوگیری کند.وقتی خاموش شدن یا خرابی سیگنال گره را تشخیص می دهد ، می تواند به طور خودکار تغییر کند.

پارامتر فنی

امکانات

مستقل از میزان داده ، قالب و طول موج.
بسیار متناسب با برنامه های شبکه.
نصب ساده ، پلاگین و بازی.
حالت های برگشت پذیر و غیر برگشت پذیر قابل انتخاب توسط کاربر.
سوئیچ نوری لچ دار
چراغ پنل جلو و دزدگیر از راه دور.

کاربرد

محافظت از فیبر نوری برای انتقال ADM در هر قالب داده.
محافظ اختصاصی نوری برای حلقه فیبر.

سوئیچ محافظ بای پس نوری هم حالت سوئیچ دستی و هم خودکار را فراهم می کند.در حالت دستی ، سیستم فقط بر اساس دستورات از کاربر مسیر نوری را تغییر می دهد.در حالت خودکار ، سیستم بر اساس سطح توان شناسایی شده و آستانه از پیش تعیین شده ، سوئیچ می کند.در حالت خودکار ، می توان سیستم را حالت های برگشت پذیر یا غیر برگشت پذیر قرار داد.در حالت Revertive ، سیستم پس از پاک شدن عیب به طور خودکار به مسیر کار باز می گردد.در حالت غیر برگشتی ، سیستم دوباره برنمی گردد.

در حالی که نیاز به حفاظت بای پس در شبکه های خطی بصری است ، ممکن است توپولوژی های دیگر نیز از آن بهره مند شوند.یک مورد استشبکه های زنگ، که ظرفیت خود ترمیمی آنها محدود به یک شکست است.یک شبکه حلقه توپولوژی می تواند از طریق قطع فیبر یا خرابی یک گره بهبود یابد: ترافیک خاتمه یافته در یک گره از بین رفته از بین می رود ، اما بقیه شبکه به کار خود ادامه می دهد.در برخی موارد ، مانند شبکه های مترو که در معرض سیل و قطعی برق هستند ، خرابی همزمان چندگانه محتمل است و تاب آوری ذاتی حلقه ناکافی است.استفاده از سوئیچ بای پس در هر گره باعث محافظت در برابر خرابی های متعدد می شود ، و همه گره های خراب را دور می زند بنابراین حتی در وضعیت خرابی چند گره نیز حلقه عملکرد خود ترمیم را حفظ می کند.شکل نشان می دهد که چگونه سیستم های بای پس می توانند از یک حلقه در برابر خرابی های متعدد محافظت کنند.
