جزئیات محصول:
پرداخت:
|
نام محصول: | AWG Waveguide DWDM | طول موج: | C19 تا C50 |
---|---|---|---|
کانال: | 32 کانال | بسته بندی: | دندانه دار مستقل 1U 19 اینچ |
امکانات: | بدون برق مورد نیاز است | کاربرد: | پردازش سیگنال نوری |
برجسته: | C باند AWG MUX Demux,32 کانال AWG DWDM,32CH Athermal AWG ماژول |

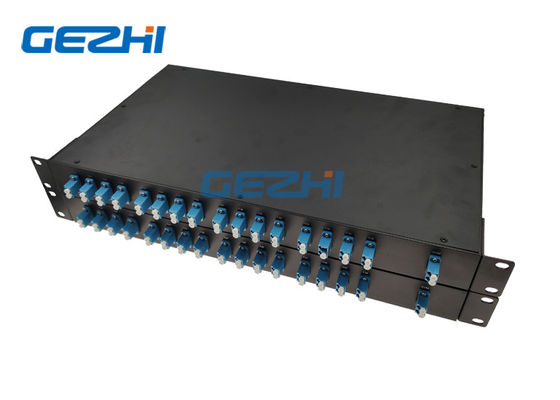

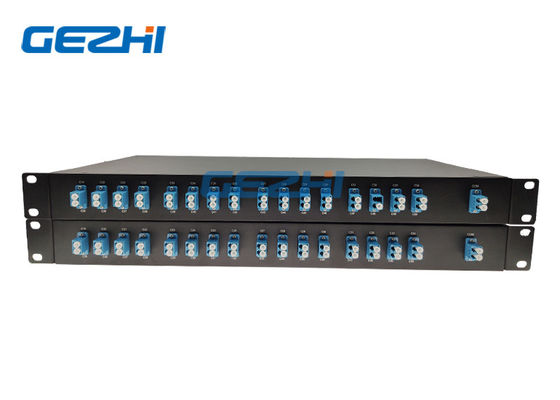

C باند AWG موجبر 32 CH 100GHz DWDM MUX / Demux
C باند Gezhi است AWG موجبر 32 CH 100GHz DWDM MUX / Demuxماژول نوری کم فشار ، چگالی بالا و مستقل منفعل است.این مبتنی بر Athermal استGrating Waveguide Gratingبا فناوری یکپارچه گاوسی.C و گروه AWG موجبر 32 CH 100GHz DWDM MUX / Demux ارائه می دهد یک کم از دست دادن فوق العاده (حداکثر: 3.5dB) و کانال بالا راه حل انزوا WDM برای دسترسی مترو و مراکز داده برنامه های کاربردی.این باند C AWG Waveguide 32 CH 100GHz DWDM Mux / Demux سهولت در استفاده از فیبر ، قابلیت اطمینان طولانی مدت و جداسازی کانال عالی در یک Rackmount 1U 19 ". یا نمایشی در یک واحد ، و کار بر روی الیاف شبکه تک.
امکانات |
برنامه های کاربردی |
|
|
تجهیزات Athermal AWG DWDM Gaussian
مشخصات
مولفه های | شرایط | مشخصات فنی | واحدها | ||
حداقل | حداکثر | ||||
دمای کارکرد | عملیاتی | -5 | 65 | درجه سانتیگراد | |
رطوبت عملیاتی | عملیاتی | 5 | 95 | ٪ RH | |
دمای ذخیره سازی | غیر عملی | -40 | +85 | درجه سانتیگراد | |
رطوبت ذخیره سازی | غیر عملی | 5 | 95 | ٪ RH | |
مشخصات نوری | AWG GAUSSIAN AAWG | ||||
مولفه های | وضعیت | مشخصات | واحدها | ||
حداقل | تایپ کنید | حداکثر | |||
تعداد کانال | 1-1 × 32 | ||||
شماره کانال فاصله | 100GHz | 100 | گیگاهرتز | ||
چاطول موج مرکز | فرکانس ITU | C- باند | نانومتر | ||
پاک کردن کانال عبور | ± 0.1 | نانومتر |
پایداری طول موج | حداکثر دامنه خطای طول موج کلیه کانالها و دما در قطبش متوسط. | 5 0.05 | نانومتر | ||
پهنای باند کانال -1 دسی بل -1 دسی بل | پهنای باند کانال پاک شده با شکل گذر تعریف شده است.برای هر کانال | 0.24 | نانومتر | ||
پهنای باند کانال -3 dB -3 dB | پهنای باند کانال پاک شده با شکل گذر تعریف شده است.برای هر کانال | 0.43 | نانومتر | ||
ضرر درج نوری در شبکه ITU | به عنوان حداقل انتقال در طول موج ITU برای کلیه کانال ها تعریف شده است.برای هر کانال ، در تمام دما و قطبش. | 3.2 | 3.5 | دسی بل | |
جداسازی کانال مجاور | اختلاف از دست دادن درج از میانگین انتقال در طول موج شبکه ITU به بیشترین قدرت ، تمام قطبشها ، در باند ITU کانالهای مجاور. | 30 | دسی بل | ||
جداسازی کانال غیر مجاور | اختلاف از دست دادن درج از میانگین انتقال در طول موج شبکه ITU به بالاترین قدرت ، تمام قطبشها ، در باند ITU کانالهای غیرجنسی. | 40 | دسی بل | ||
جداسازی کامل کانال |
اختلاف از دست رفتن تجمعی کل از میانگین انتقال در طول موج شبکه ITU به بالاترین قدرت ، تمام قطبشها ، در باند ITU از تمام کانال های دیگر ، از جمله کانال های مجاور. |
33 | دسی بل | ||
یکنواختی ضرر درج | حداکثر برد تنوع از دست دادن درج در ITU در تمام کانال، قطبش و درجه حرارت. | 0.8 | 1.0 | دسی بل | |
درج ضرر ریپل |
حداکثر و حداکثر از بین رفتن نوری در سراسر باند ITU ، به استثنای نقاط مرزی ، برای هر کانال در هر پورت |
0.4 | 0.5 | دسی بل | |
هدایت | نسبت توان منعکس شده از هر کانال (غیر از کانال n) به توان ورودی از کانال ورودی n | 50 | دسی بل | ||
از دست دادن بازده نوری | پورتهای ورودی و خروجی | 40 | دسی بل | ||
از دست دادن وابسته به PDLPolarization در Clear Channel Band | مقدار بدترین حالت در باند ITU اندازه گیری شد | 0.3 | 0.5 | دسی بل | |
قطبش حالت پراکندگی | 0.5 | روان | |||
حداکثر توان نوری | 23 | dBm | |||
خروجی ورودی MUXDEMUX محدوده نظارت | -35 | +23 | dBm |
ترتیب اطلاعات
AWG | ایکس | XX | ایکس | XX | ایکس | XX |
کانال فاصله | تعداد کانال | پیکربندی | کانال 1 | نوع بسته بندی | اتصال / خروجی | |
1 = 100 گیگاهرتز |
32 = 32 كانل 40 = 40 کانال 44 = 44 کانال 48 = 48 کانال
|
S = فیبر واحد D = فیبر دوتایی |
21 = Ch21 …… 34 = Ch34 …… 50 = Ch50 …… |
RU = 19 ”1U Rackmount |
0 = هیچکدام 1 = FC / APC 2 = FC / PC 3 = SC / APC 4 = SC / PC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC S = مشخص کنید |
مستقل 1x32 کانال گاوسی AAWG تجهیزات
انتقال 32CH Athermal AWG DWDM دو جهته بیش از تک فیبر
Athermal AWG DWDM MUX ماژول بسته بندی
