| Brand Name: | GEZHI or OEM |
| شماره مدل: | CCWDM-8CH |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 2-7 روز کاری |
| Payment Terms: | T / T ، Western Union |

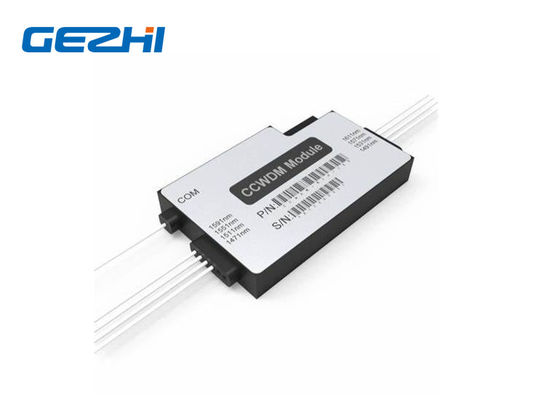

ماژول های CWDM 1x8 Compact Multiplexer نوری فیبر نوری
ماژول CCWDM 8 کانال GEZHI 8 CWDM (Multiplexing تقسیم طول موج درشت فشرده) است که یک فناوری چند برابر کننده تقسیم طول موج است که براساس TFF (فیلتر نازک فیلم) ساخته شده است.این همانند ماژول CWDM کار می کند ، به جز این که CCWDM از فناوری فضای آزاد استفاده می کند ، در مقایسه با روش معمول آبشار فیبر CWDM ، در مقایسه با ماژول CWDM ، در مقایسه با ماژول CWDM ، اندازه بسته CCWDM بسیار کوچک است و از بین رفتن در پایین تر است و قوام آن است. بهتر؛این می تواند جایگزین CWDM شود محصولات از راه دور ، شبکه های شرکتی ، شبکه های PON ، تلویزیون کابلی و زمینه های دیگر استفاده می شوند.کاهش ضریب درج پایین باعث می شود که ماژول CCWDM در هنگام استفاده از ضعف سیگنال کمتری داشته باشد ، در نتیجه نیاز انرژی فرستنده سیگنال را کاهش می دهد.
|
امکانات |
برنامه های کاربردی |
|
|
مشخصات فنی
| پارامتر | 4 چ | 4 + UPG | 8 چ | 8+ UPG1 | 8 + UPG2 | ||
| طول موج عامل (nm) | 1220 ~ 1620 | ||||||
| طول موج کانال (nm) | 1270،1290 ،… ، 1590،1610 یا 1271،1291 ،… ، 1591،1611 | ||||||
| محدوده طول موج بندر UPG (nm) | NA | TBD | NA | 1260 60 1360 | 1260 ~ 1457 | ||
| فاصله کانال (nm) | 20 | ||||||
| پهنای باند کانال (nm) | CWL +/- 6.5nm | ||||||
| ضرر درج (dB) * | 1 ≤ 6 | 1 ≤ 6 | .22.2 | .22.2 | .52.5 | ||
| کانال ریپل (dB) | .30.3 | ||||||
| جداسازی (dB) | مجاور | > 30 | |||||
| غیر همجوار | > 40 | ||||||
| جداسازی UPG (dB) | NA | > 15 | NA | > 15 | > 15 | ||
| پراکندگی حالت قطبش (PS) | .20.2 | ||||||
| ضرر وابسته به قطبش (dB) | .20.2 | ||||||
| هدایت (dB) | > 45 | ||||||
| بازده ضرر (dB) | > 45 | ||||||
| انتقال قدرت حداکثر (mW) | 500 | ||||||
| دمای کار (℃) | -40 ~ + 75 | ||||||
| دمای ذخیره سازی (℃) | -40 ~ + 85 | ||||||
| نوع فیبر | G657A1 | ||||||
| اتصال دهنده | TBD | ||||||
| ابعاد بسته بندی (میلی متر) | L55 x W35 x H8 یا L46 x W28 x H6 | ||||||
ترتیب اطلاعات
| پیکربندی | شماره کانال | نوع رنگدانه | فیبر طول | فروپاشی(میلی متر)) | اتصال دهنده |
| CC = CCWDM |
40 = 4 کانال 41 = 4 + UPG 80 = 8 کانال 81 = 8 + UPG1 82 = 8 + UPG2 …… |
0 = 250um 1 = 900um
|
0 = 0.5m 1 = 1 متر |
1 = L55 x W35 xH8 2 = L46 x W28 x H6 |
0 = هیچکدام 5 = LC / APC 7 = دیگران |
فناوری بی نظیر فضای آزاد بی نظیر
Multiplexer نوری فیبر نوری 1x8 Compact CWDM ، فناوری فضای آزاد را تصویب می کند ، که از انتشار نور در فضای آزاد برای انتقال بی سیم داده ها استفاده می کند.در داخل دستگاه ، کانال های سیگنال مجاور به جای فیبر توسط پرتو موازی آبشار می شوند.این باعث می شود فضای زیادی برای جعبه بسته صرفه جویی شود ، و طرز کار منحصر به فرد همچنین به CCWDM Mux Demux با از دست دادن کمتری کمک می کند.
ماژول های CWDM 1x8 Compact Multiplexer نوری فیبر نوری
طراحی مکانیکی
نوع 1
نوع 2
|
|
