نام محصول: | 2CH-OADM-C-WE | طول موج: | 1350 & 1510nm |
---|---|---|---|
نوع خط: | غرب و شرق یک فیبر | اتصال دهنده: | سفارشی |
بسته بندی: | جعبه ABS 100x80x10mm | کاربرد: | شبکه WDM |
برجسته: | 1510nm نوری اضافه کردن ماژول OADM قطره,یک ماژول فیبر OADM,سوئیچ تک حالت 2 کانال |

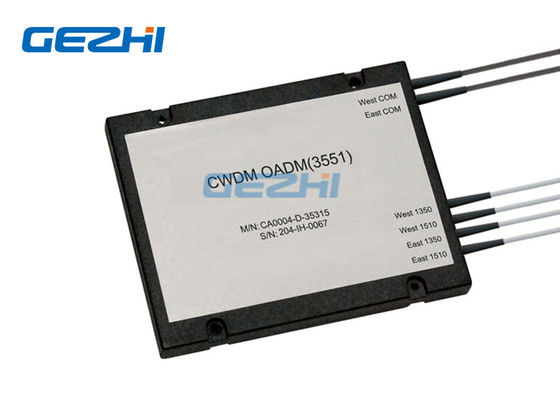

انتقال فیبر نوری One Fiber 2CH & Modul OADM ماژول غرب و شرق BIDI
انتقال گیرنده OADM ماژول OADM West و East BIDI با یک فیبر 2CH یکی از فیبرهای 2CH GEZHI با طول موج CWDM1350nm و 1510nm.انتقال OADM ماژول غربی و شرقی BIDI One Fiber 2CH ، کانالهای با طول موج را بر روی فیبر انتقال نوری ترکیب می کند.انتقال OADM ماژول OADM West و East BIDI Gezhi یکی از فیبرهای نوری OIDM West و East BIDI در سیستم های WDM برای سیگنال های چند برابر یا demultiplexing و مسیریابی سیگنال های فیبر نوری استفاده می شود ، به طور انتخابی اضافه یا ریختن فردی یا مجموعه کانالهای طول موج را از یک جریان CWDM.این ماژول 2CH Optical Add & Drop OADMدر پیکربندی های دو طرفه (شرقی و غربی) پشتیبانی از دو طول موج بر روی یک فیبر در دسترس هستند.
امکانات فیبر تک کار می کند از دست دادن درج کم دو طرفه شرق و غرب شبکه انعطاف پذیر OADM بدون برق مورد نیاز است
|
برنامه های کاربردی اضافه کردن و رها کردن نوری ارتباط از راه دور شبکه WDM شبکه Acess شبکه های طولانی
|
مشخصات
پارامتر |
واحد |
2CH CWDM OADM | ||
اضافه کردن | رها کردن | |||
طول موج کانال | نانومتر | 1350 و 1510nm | ||
طول موج مرکز دقت |
نانومتر | 0.5 | ||
فاصله کانال | نانومتر | 20 | ||
کانال گذر (پهنای باند @ -0.5dB) |
نانومتر | > 15 | ||
ضرر درج | دسی بل | <0.9 | <0.9 | |
کانال ریپل | دسی بل | 0.3 | ||
انزوا |
مجاور | دسی بل | > 30 | |
غیر همجوار | دسی بل | > 40 | ||
دمای از دست دادن بی تحرکی حساسیت |
dB / |
<0.005 |
||
دمای طول موج انتقال |
nm / ℃ |
<0.002 | ||
وابسته به قطبش ضرر - زیان |
دسی بل | <0.1 | ||
حالت قطبش پراکندگی |
دسی بل | <0.1 | ||
هدایت | دسی بل | > 50 | ||
برگشت ضرر | دسی بل | > 45 | ||
انتقال قدرت حداکثر | مگاوات | 300 | ||
درجه حرارت | ℃ | -20 ~ + 70 | ||
دمای ذخیره سازی | ℃ | -40 85 | ||
بعد بسته | میلی متر | L100x80x10 |
توجه: 1. سفارشی سازی در دسترس است.
2. مشخص شده با کانکتور
رسم
2Channel CWDM OADM غرب و شرق بر روی فیبر منفرد
این کانال مجزا را ریخته و همان کانال را در انتقال دو طرفه به فیبر شبکه برمی گرداند.
21 كانال 1350nm و 1510 نانومتر CWDM اضافه كردن و رها كردن multiplexer را براي شركت East و West براي انتقال داده هاي دو جهته از طريق فيبر هاي تك.
2 کانال نوری اضافه کردن Drop Multiplexer غرب و شرق آبشار فیلتر
ماژول چند کانال OADM 2 Channel OADM اضافه و رها 1350 و 1510nm غرب و شرق فیبر تک
