| Brand Name: | GEZHI or OEM |
| شماره مدل: | FSW-1x16R |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 2-7 روز کاری |
| Payment Terms: | T / T ، Western Union |

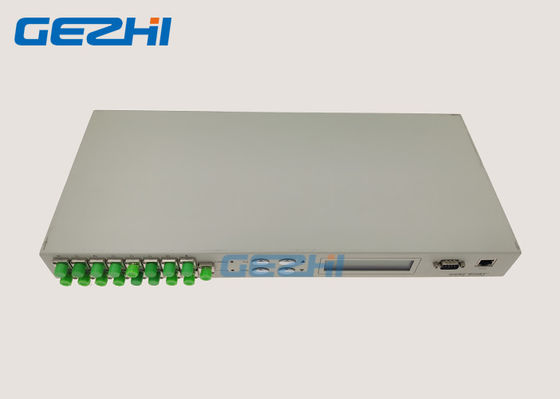

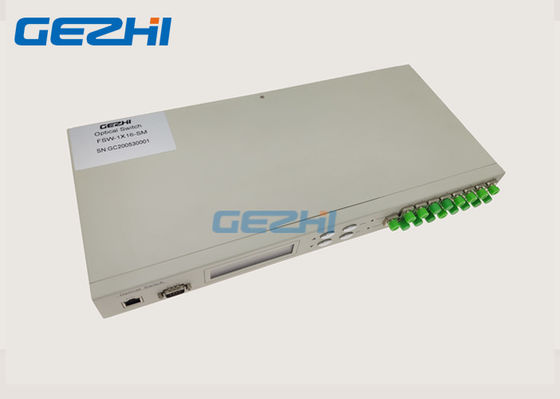

تجهیزات سوئیچ نوری Benchtop / Rack Mount قابل برنامه ریزی 1x16
شاسی قابل برنامه ریزی 1Z16 شاسی قابل برنامه ریزی GEZHI Benchtop / Rack Mountتا 16port با زمان سریع سوئیچینگ ، با کیفیت بالا و از دست دادن کم درج.اینتجهیزات سوئیچ نوری Benchtop / Rack Mount قابل برنامه ریزی 1x16وسیله ای کاربردی است که مسیر نوری را کنترل و تغییر می دهد.این دستگاه می تواند از طریق درگاه RS232 ، درگاه اترنت کنترل شود و با فرکانس خاصی اسکن شود یا به صورت دستی از پنل جلویی انتخاب شود.در سیستم انتقال فیبر نوری از آن برای کنترل مسیر نوری ، LAN ، تغییر منبع نور / آشکارساز و محافظت از تغییر اترنت و غیره استفاده می شود. آزمایش کابل نوری در هوای آزاد و سنجش فیبر نوری.
امکانات
پانل صفحه نمایش LED.نمایش تصویری ، عملکرد مناسب.
کانال و فاصله زمانی اسکن خودکار تنظیم می شود.
RS232 Control و مدیریت از راه دور اترنت
از دست دادن کم درج ، سوئیچینگ سریع
برنامه های کاربردی
تست سیستم
مشخصات
| مدل | FSW-1XN (N <16) |
| طول موج کار | 1260 ～ 1650nm |
| تست طول موج | 1310nm ، 1550 nm |
| گم شدن درج | .21.2dB |
| تکراری | 2 2 0.02 دسی بل |
| برگشت ضرر | d50dB |
| متقاطع | d55dB |
| WDL | .20.25 |
| PDL | .050.05 |
| زمان را تغییر دهید | 10 میلیون پوند (کانالهای مجاور) |
| نوع فیبر نوری | SM (9 / 125um) |
| نوع کانکتور | FC / APC |
| پورت مانیتور | RJ45 ، RS-232 |
| منبع تغذیه | AC: 85 ～ 264 V (50 / 60Hz) |
| دمای عملیات | -20 ～ + 70 |
| دمای ذخیره سازی | -40 ～ + 85 ° C |
| نوع مورد | 19 '1U (443 48 483 mm 44 میلی متر) |

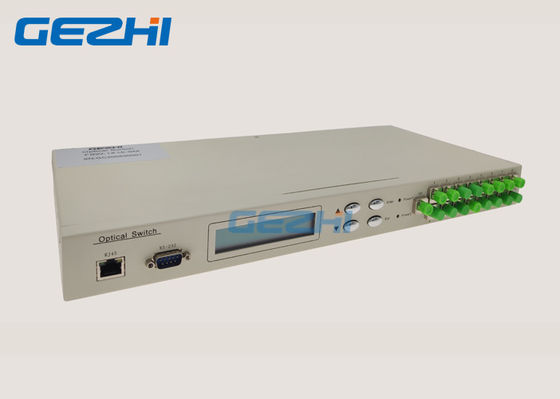

پانلی برای توضیح:
(1) ،پورت RJ45 برای اترنت ، RS-232-سریال پورت: پورت برای نظارت.
(2) ، پورت های نوری: پورت ورودی COM ، 1 ، 2 ، 3،4 قسمت فردی را نشان می دهد.
(3) ، صفحه نمایش LCD: نمایشگاهی برای آدرس تجهیزات ، کانال فعلی و اطلاعات مرتبط.
(4) ، ▲ Up p ▼ ownDown ； Enter ； تأیید ； Esc —— را لغو کنید.

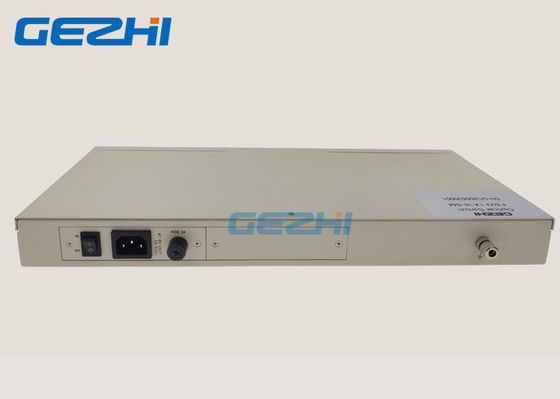

پنل پشتی
(1) ، قدرت: نشانه ای برای منبع تغذیه در حال کار.(قدرت واحد یا قدرت دوگانه در دسترس)
نمودار داخلی مسیر نور
نمودار مسیر پرتو داخلی برای سوئیچ فیبر نوری 1xN
رابط ارتباطی
(1) ، RS-232
هنگام اتصال به رایانه ، باید crosswire پورت سریال DB9 در هر دو انتها اعمال شود.این بدان معنی است که کابل شماره 2 ، شماره 3 هر دو انتها باید به صورت متصل متصل شوند ، کابل شماره 5 باید به طور متناوب متصل شود و مابقی ممکن است خارج شود.
(2) ، RJ45
هنگام اتصال به رایانه از طریق سوئیچ ، باید از طریق خطوط اعمال شود.(سفارش دقیق آن 1-نارنجی سفید ، 2 نارنجی ، 3-سبز سفید ، 4 آبی ، 5 آبی سفید ، 6-سبز ، 7 قهوه ای سفید ، 8 قهوه ای است.)
هنگام اتصال مستقیم به کامپیوتر ، باید از crosswire استفاده شود.(یک انتهای آن 1-نارنجی سفید ، 2 نارنجی ، 3-سبز سفید ، 4 آبی ، 5-آبی سفید ، 6-سبز ، 7 قهوه ای سفید ، 8 قهوه ای است. انتهای دیگر 1-سبز سفید ، 2- سبز ، 3 نارنجی سفید ، 4 آبی ، 5 آبی سفید ، 6- نارنجی ، 7- قهوه ای سفید ، 8 قهوه ای.)
