نام محصول: | CWDM Multiplexer | شماره کانال: | 12 کانال |
---|---|---|---|
طول موج: | 1211 ~ 1511nm | نوع خط: | فیبر تک |
اتصال دهنده: | آداپتور LC / UPC | کاربرد: | نظارت بر خط |
برجسته: | ماژول 12CH CWDM,1x12 CWDM Mux Demux,WDM 12 کانال درشت |

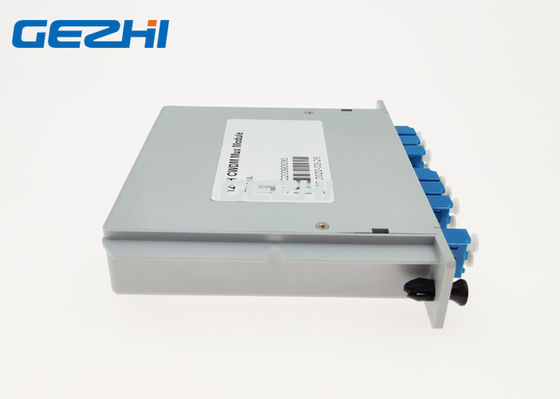

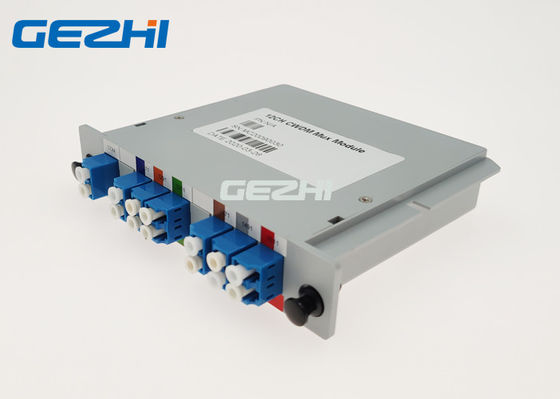

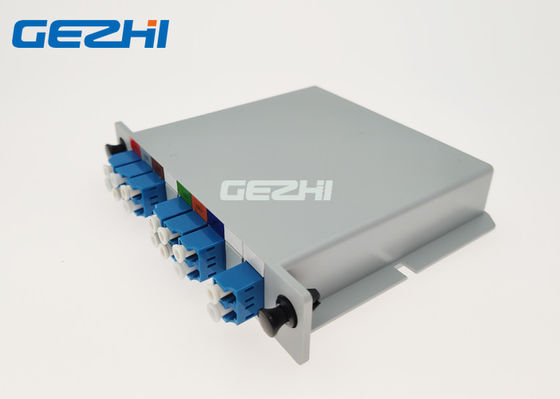

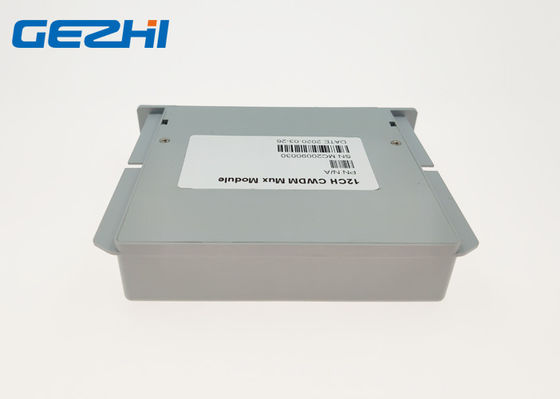

12CH CWDM Passive Multiplexer Module Plug-in 3U Rack Mount
ماژول چندمنظوره منفعل GEZHI 12CH CWDM Passive که با بسته پلاستیکی نوع جعبه ABS توسط آداپتور LC / UPC و بر اساس فن آوری فیلتر نازک دی الکتریک متصل می شود.طول موج ماژول Multiplexer 12CH CWDM Passive Multiplexer از 1271nm تا 1571nm است ، انتقال در یک فیبر نوری تنها با از دست دادن پیوند 3DB.ماژول چندمنظوره منفعل GEZHI 12CH CWDM Passive Multiplexer دارای انزوا کانال بالا است و بنابراین می تواند در یک سیستم دو جهته مورد استفاده قرار گیرد.این ماژول را می توان به عنوان یک مولتی پلکسر یا دی مالتی پلکسر استفاده کرد که به تجهیزات 3U Rack Mount وصل می شود.
امکانات
12 کانال در هر فیبر
از دست دادن کم درج
دو جهته
می تواند به عنوان مولتی پلکسر یا دی مالتی پلکسر استفاده شود
می توان در تجهیزات 3U Rackmount قرار داد
برنامه های کاربردی
کاربرد سلولی
شبکه های ویدیویی نوری
مانیتورینگ خط
تولید رویداد
شبکه های فیبر تاریک
پخش شبکه های مشارکت
</s>avkanîشبکه های CWDM
ترتیب اطلاعات
CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
تعداد کانال | نوع ماژول | نوع کابل | طول فیبر | اتصال ورودی |
خروجی اتصال دهنده |
|||||||
CWDM | 01 = 1 کانال 02 = 2 کانال 03 = 3 کانال 04 = 4 کانال ...... 16 = 16Channel 17 = 17 كانل 18 = 18 كانل |
0 = 100x80x10 میلی متر 1 = 142x102x14.5 میلی متر 2 = جعبه LGX 3 = 19 ″ 1U Rack X = دیگران |
00 = هیچ کدام 09 = 900um لوله شل 20 = 2.0 میلی متر 30 = 3.0 میلی متر |
05 = 0.5m 10 = 1.0m 15 = 1.5 متر 30 = 3.0m 40 = 4.0m 50 = 5.0m ...... |
0 = هیچ LP = LC / UPC LA = LC / APC SP = SC / UPC SA = SC / APC FP = FC / UPC FA = FC / APC X = سفارشی |
0 = هیچ |
مشخصات
پارامتر |
واحد |
Multiplexer غیر فعال 12CH CWDM | ||
موکس | دموکس | |||
طول موج کانال | نانومتر |
1271 ~ 1571nm |
||
طول موج مرکز |
نانومتر | 0.5 | ||
فاصله کانال | نانومتر | 20 | ||
کانال گذر |
نانومتر | > 14 | ||
حداکثر ضرر درج | دسی بل | <3.0 | <3.0 | |
کانال ریپل | دسی بل | 0.3 | ||
انزوا |
مجاور | دسی بل | > 30 | |
غیر همجوار | دسی بل | > 40 | ||
دمای از دست دادن بی تحرکی |
dB / |
<0.005 |
||
دمای طول موج |
nm / ℃ |
<0.002 | ||
وابسته به قطبش |
دسی بل | <0.1 | ||
حالت قطبش |
دسی بل | <0.1 | ||
هدایت | دسی بل | > 50 | ||
برگشت ضرر | دسی بل | > 45 | ||
انتقال قدرت حداکثر | مگاوات | 300 | ||
درجه حرارت | ℃ | -5 ~ + 75 | ||
دمای ذخیره سازی | ℃ | -40 85 | ||
بعد بسته | میلی متر | L130x100x125 |
توجه: 1. سفارشی سازی در دسترس است.
2. مشخص شده با کانکتور
فیلتر آبشار
Multiplexer غیر فعال 12CH CWDM
