| Brand Name: | GEZHI or OEM |
| شماره مدل: | 4CH OADM |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 5-8 روز کار |
| Payment Terms: | T / T ، Western Union |

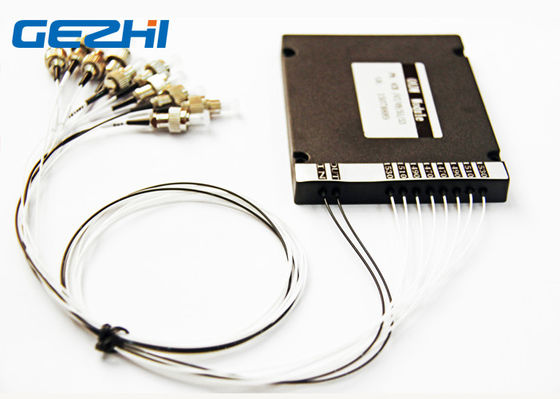

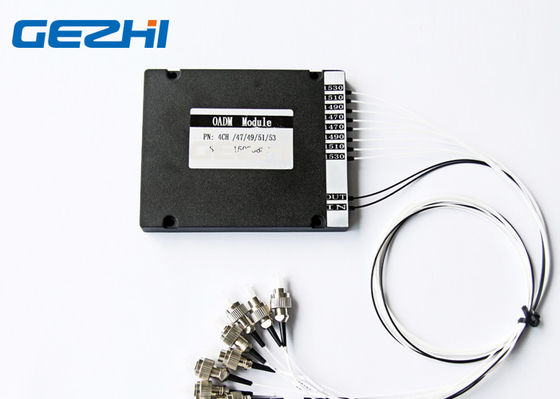

4 کانال نوری اضافه کردن قطره Multiplexer تک فیبر 1470/1490/1510 / 1530nm
Multiplexer Optical Add Drop GEZHI فیبر منفرد است و دارای چهار کانال طول موج CWDM 1470nm 1490nm 1510nm و 1530nm است.Multipllexer نوری Add & Drop کانالهای طول موج را بر روی فیبر انتقال نوری ترکیب می کند.OADM های 4CH CWDM Gezhi در سیستم های WDM برای multiplexing یا demultiplexing و مسیریابی سیگنال های فیبر نوری مورد استفاده قرار می گیرند ، به صورت انتخابی فرد یا مجموعه ای از کانال های طول موج را از جریان CWDM اضافه و رها می کنند.
ماژول های CWDM OADM در پیکربندی های یک طرفه (شرقی یا غربی) و دو طرفه (شرقی و غربی) پشتیبانی می شوند که پشتیبانی از حداکثر چهار طول موج را دارند.CADDM OADM هر GEZHI از طول موج های 1270nm تا 1610nm یا 1271 تا 1611nm با فاصله 20 نانومتر استفاده می کند.
امکانات
شبکه انعطاف پذیر OADM
4 کانال شرق و غرب
گره های دسترسی میانی برای تقویت و پراکندگی
بدون برق مورد نیاز است.
برنامه های کاربردی
کاربرد سلولی
تقویت کننده فیبر نوری
شبکه Acess
مانیتورینگ خط
شبکه WDM
ارتباط از راه دور
مشخصات
|
پارامتر |
واحد |
4CH CWDM OADM | ||
| اضافه کردن | رها کردن | |||
| طول موج کانال | نانومتر | 1470،1490،1510،1530nm | ||
|
طول موج مرکز دقت |
نانومتر | 0.5 | ||
| فاصله کانال | نانومتر | 20 | ||
|
کانال گذر (پهنای باند @ -0.5dB) |
نانومتر | > 13 | ||
| ضرر درج | دسی بل | 1.5 | 1.5 | |
| کانال ریپل | دسی بل | 0.3 | ||
|
انزوا |
مجاور | دسی بل | > 30 | |
| غیر همجوار | دسی بل | > 40 | ||
|
دمای از دست دادن بی تحرکی حساسیت |
dB / |
<0.005 |
||
|
دمای طول موج انتقال |
nm / ℃ |
<0.002 | ||
|
وابسته به قطبش ضرر - زیان |
دسی بل | <0.1 | ||
|
حالت قطبش پراکندگی |
دسی بل | <0.1 | ||
| هدایت | دسی بل | > 50 | ||
| برگشت ضرر | دسی بل | > 45 | ||
| انتقال قدرت حداکثر | مگاوات | 300 | ||
| درجه حرارت | ℃ | -5 ~ + 75 | ||
| دمای ذخیره سازی | ℃ | -40 85 | ||
| بعد بسته | میلی متر | L100x80x10 | ||
توجه: 1. سفارشی سازی در دسترس است.
2. مشخص شده با کانکتور
رسم
غرب و شرق
این کانال مجزا را ریخته و همان کانال را در انتقال دو طرفه به فیبر شبکه برمی گرداند.
چهار کانال 1470،1490،1510،1530nm CWDM اضافه کردن و رها کردن multiplexer برای East & West برای انتقال داده دو طرفه از فیبرهای منفرد.
کانکتور سفارشی
|
نوع اتصال کانکتور متنوعی با نام LC / SC / FC برای رفع نیازهای مختلف شما در شرایط مختلف موجود است.
|
نوع لهستانی UPC برای انتقال سیگنال دیجیتال طراحی شده است.APC برای حمل و نقل سیگنال های ویدئویی RF و برنامه های FTTx ارجح است. |
|
|
|
|
