R1490nm FWDM

Name: R1490nm FWDM
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: FWDM
Price: 7.00 USD
Availability: InStock

نام تجاری:	GEZHI or OEM
شماره مدل:	FWDM
مقدار تولیدی:	1 کامپیوتر
قیمت:	قابل مذاکره
Delivery Time:	5-8 روز کار
شرایط پرداخت:	T / T ، Western Union

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE RoHS,ISO9001

نام محصول:

دستگاه FWDM

طول موج:

T1550nm R1310 و 1490nm

بندر:

3port

کاست PackageLGX:

لوله استنلس استیل

اتصال دهنده:

SC / APC

کاربرد:

EDFA

جزئیات بسته بندی:

جعبه کاغذی

قابلیت ارائه:

100000Channel در هر ماه

برجسته کردن:

1490nm Filter WDM

T1550nm FWDM Multiplexers

3 Port FWDM دستگاه

توضیحات محصول

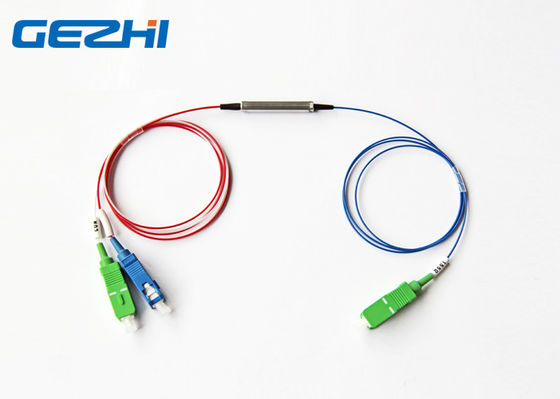

دستگاه FWDM PON Multiplexer T1550nm R1310 / 1490nm با اتصال SC رنگدانه

Multiplexer GEZHI PON مبتنی بر فناوری فیلتر نازک فیلم با T1550nm R1310 و 1490nm است.این دستگاه دارای مسیر نوری اپوکسی آزاد ، از دست دادن کم درج ، نسبت انقراض زیاد ، قابلیت اطمینان بالا و پایداری بالا است.

PON Muitplexer T1550nm R1310 / 1490nm استدستگاه های چند منظوره تقسیم طول موج مبتنی بر فیلتر (WDM) که برای برنامه های ویژه شما به باند های خاص طول موج سفارشی می شوند.همانطور که ممکن است بدانید ، سیستم GEPON خود بر روی 1310/1490 کار می کند ، بنابراین سیگنال CATV در اینجا از طریق همان الیاف با استفاده از 1550 نانومتر تحویل داده می شود ، و FWDM مکانی است که همه اینها "مخلوط" می شوند.

امکانات

کانال عبور (انتقال): 1550nm
کانال بازتاب: 1310nm و 1490nm
جداسازی بالا ، قابلیت اطمینان و جداسازی کانال
از بین رفتن کم درج و قابلیت اطمینان محیطی عالی
سازگار با RoHS

برنامه های کاربردی

CATV
سیستم WDM

مشخصات

مولفه های	واحد	دستگاه FWDM
طول موج عامل T: طول موج انتقال R: طول موج بازتاب 1310 ± 50،1490 ± 10 ، 1050 50 1550 10 16 1610 ، 25 16 1625 ، 20 16 1650	نانومتر	1	T1550 R1310 / 1490
		2	T1490 R1310 / 1550
		3	T1310 R1490 / 1550
		4	T1550 / 1610 R1310 / 1490
		5	T1550 / 1625 R1310 / 1490
		6	T1625 R1310 / 1490/1550
		7	T1650 R1310 / 1490/1550
ضرر درج	دسی بل	انتقال: 0.6 پوند
		تأمل: 0.4 پوند
جداسازی کانال انتقال	دسی بل	30 پوند
جداسازی کانال انعکاس	دسی بل	17 پوند
PDL	دسی بل	≤ 0.1
پایداری حرارتی طول موج	nm /	3 0.003
پایداری حرارتی از بین رفتن	dB /	5 0.005
برگشت ضرر	دسی بل	45 پوند
قدرت نوری	مگاوات	500 پوند
دمای کارکرد	℃	-10 ~ +70
دمای ذخیره سازی	℃	-40 ~ +85
رطوبت نسبی	٪	5 ~ 95
بعد، ابعاد، اندازه	میلی متر	Φ5.5 × 34	Φ4.2 × 25	10 × 20 90
توجه: 1. سفارشی سازی در دسترس است. 2. مشخص شده بدون اتصال ، و از دست دادن 0.2dB اضافی در هر اتصال اضافه کنید.

ترتیب اطلاعات:

طول موج

نوع لوله

طول فیبر
(شامل کانکتور)

اتصال دهنده

بعد، ابعاد، اندازه

T15R13 / 14 = T1550 R1310 / 1490

T14R13 / 15 = T1490 R1310 / 1550

T13R14 / 15 = T1310 R1490 / 1550

T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490

X = دیگران

25 = 250um

90 = 900um 20: 2000um

30 = 3000um

X = دیگران

05 = 0.5m ± 0.05m

10 = 1.0m ± 0.05m

15 = 1.5m ± 0.05m

X = دیگران

00 = هیچکدام

FP = FC / PC

FA = FC / APC

SP = SC / PC

SA = SC / APC

STP = ST / PC

STA = ST / APC

LP = LC / PC

LA = LC / APC

X = دیگران

5534 = Φ5.5 × 34 میلی متر

4225 = Φ4.2 mm 25 میلی متر

9021 = 90 × 20 × 10 میلی متر

X = سفارشی

نوع بسته بندی

بسته بندی شیشه ای لوله برای فیبر لخت 250um
پکیج لوله استیل برای الیاف 250 عیار برهنه و فیبر 900um
جعبه ABS برای فیبرهای 900um ، 2.0mm و 3.0mm
توجه داشته باشید: 250 فیبر لخت برای اتصال به کانکتور بسیار ریز است

طراحی مکانیکی
R1490nm FWDM 2

تصویر A برای T13 / R15 ، T14 / R1315 ، T1415 / R13 FTTX فیلتر WDM است
تصویر ب برای T15 / R13 ، T13 / R1415 ، T15 / R1314 ، T1314 / R15 FTTX فیلتر WDM است

کاربرد
