| Brand Name: | GEZHI or OEM |
| شماره مدل: | CWDM08MA00905LP |
| مقدار تولیدی: | 1PC |
| قیمت: | قابل مذاکره |
| Payment Terms: | T/T، وسترن یونیون |

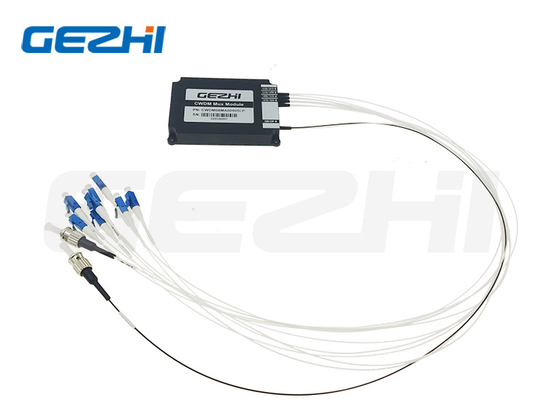

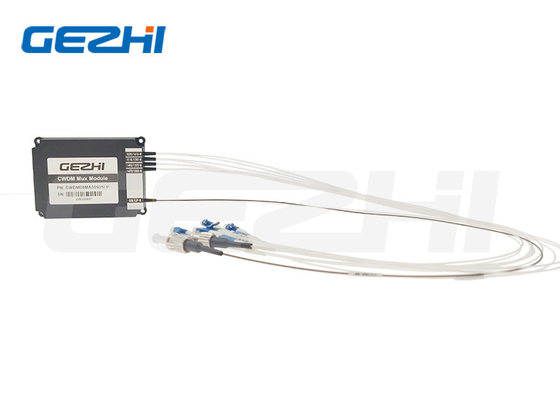

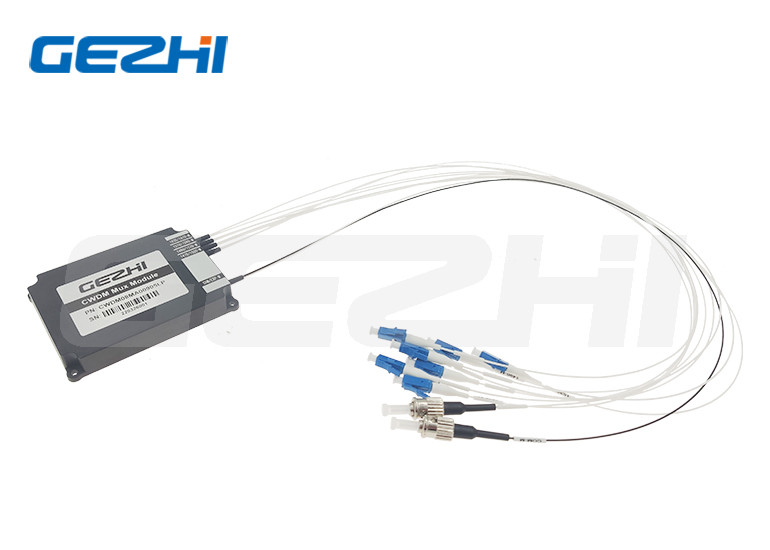

WDMs 8 کانال CWDM Mux ماژول طول موج تقسیم چندگانه
توضیحات
مولتیپلیکسر تقسیم طول موج ضخیم (CWDM Mux / Demux) از فناوری پوشش فیلم نازک و طراحی اختصاصی بسته بندی میکرو اپتیک پیوند فلز غیر فلوکس استفاده می کند.جداسازی کانال بالا، باند عبور گسترده، حساسیت دمای پایین، و مسیر نوری آزاد اپوکسی.
ویژگی ها
* انزوا بالا
* از دست دادن ورودی کم
* حساسیت قطبی پایین
* باند گسترده
* ثبات و قابلیت اطمینان عالی
* بدون اپوکسی در مسیر نوری
درخواست ها
* سیستم های WDM برای شبکه مترو / دسترسی
* مخابرات
* افزونه و رها کردن چندگانه نوری
* نظارت بر شبکه
ابعاد بسته
مشخصات
| پارامتر | ۴ کانال | 8 کانال | 16 کانال | ||||
| مکس | دموکس | مکس | دموکس | مکس | دموکس | ||
| طول موج کانال (nm) | 1270 تا 1610 یا 1271 تا 1611 | ||||||
| فاصله کانال (nm) | 20 | ||||||
| باند عبور کانال (@-0.5dB پهنای باند (nm) | ≥13 | ||||||
| از دست دادن ورودی (dB) | ≤1.5 | ≤2.5 | کم≤3.5، استاندارد≤4.5 | ||||
| عایق بندی (dB) | مجاور | ≥30 | |||||
| غیر مجاور | ≥40 | ||||||
| حساسیت دمای ضایعات ورودی (dB) | ≤0.5 | ||||||
| تغییر دمای طول موج (nm/°C) | ≤0.002 | ||||||
| از دست دادن وابسته به قطبی شدن (dB) | ≤0.2 | ||||||
| حالت قطبی شدن پراکندگی (ps) | ≤0.1 | ||||||
| جهت گیری (dB) | ≥50 | ||||||
| از دست دادن بازگشت (dB) | ≥45 | ||||||
| حداکثر قدرت کنترل (mW) | 300 | ||||||
| دمای کار (°C) | -10 تا +70 | ||||||
| دمای ذخیره (°C) | -40 تا +85 | ||||||
| ابعاد بسته بندی (ملی متر) | L100 × W80 × H10 | L120×W80×H18 | |||||
| 19" 1U راک مونت | |||||||
* مشخصات فوق بدون کانکتور است
**بر اساس درخواست مشتری می توان مشخصات دیگر را ارائه داد.
اطلاعات سفارش
| CWDM | تعداد کانال ها | پیکربندی | نوع ماژول | نوع کابل | طول فیبر | کانکتور |
| CWDM | 01=1کانال 02=2 کانال 03=3 کانال 04=4 کانال ... 16=16کانال 17=17کانال 18=18کانال |
M=Mux D=دموکس A=Mux+Demux |
A0= جعبه ABS 80x60x12mm A1= جعبه ABS 100x80x10mm |
09=900um لوله گشاده 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m S= مشخص کنید |
00=هیچ LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S= مشخص کنید |
|
|
