| Brand Name: | Gezhi or OEM |
| شماره مدل: | دستگاه GZ-1550nm FWDM |
| مقدار تولیدی: | 1 تکه |
| قیمت: | USD >= 1 pieces $7 |
| Delivery Time: | هفت روز |
| Payment Terms: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
توضیحات محصول

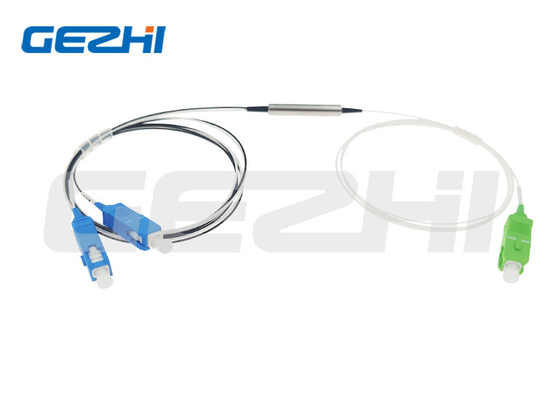

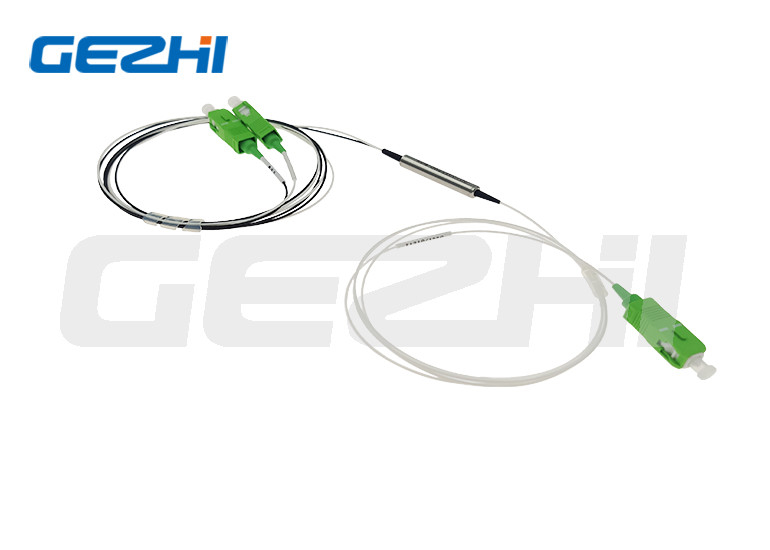

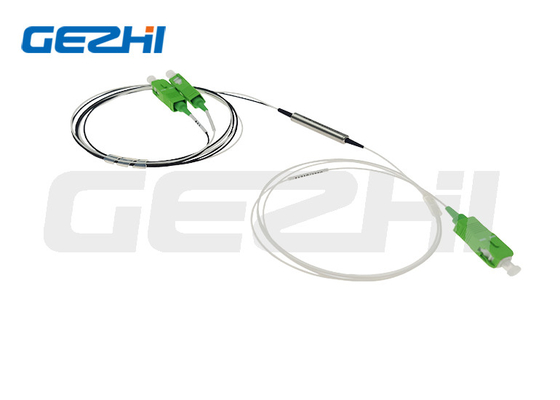

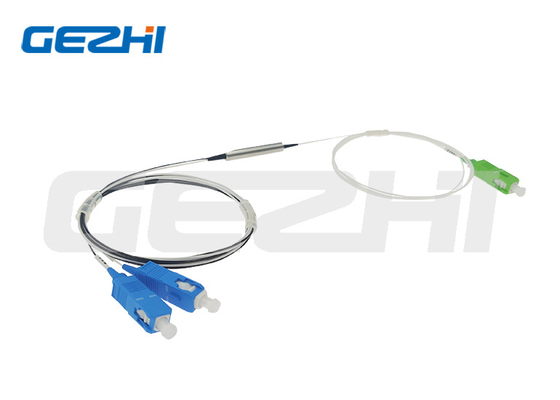

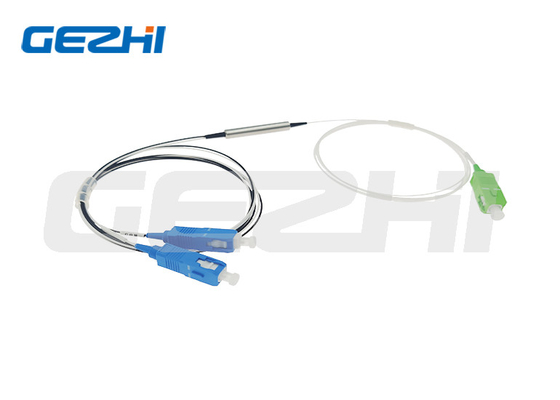

1x2 دستگاه FWDM T1550R1310/1490nm لوله فولادی 1 متر بدون کانکتور
ماژول FTTX Filter WDM که به طور گسترده ای در EDFA، تقویت کننده های رامان، شبکه های WDM و ابزار فیبر نوری استفاده می شود، بر اساس فن آوری فیلتر فیلم نازک (TFF) است.این دستگاه نور را در طول موج های مختلف در محدوده گسترده ای از طول موج ها ترکیب یا جدا می کند.. این می تواند ظرفیت یک فیبر را برای دستیابی به ارتباطات دو طرفه گسترش دهد ، به طوری که به طور گسترده ای در ارتقاء و گسترش شبکه نوری استفاده می شود ، یا تجارت جامع جدید را معرفی می کند.
GEZHI Photonics دستگاه های فیلتر WDM مبتنی بر طول موج را ارائه می دهد که برای برنامه های خاص شما به محدوده طول موج خاص شما اختصاص داده شده است.خود سیستم GEPON روی 1310/1490 کار می کند، بنابراین سیگنال CATV در اینجا از طریق همان فیبر با استفاده از 1550nm تحویل داده می شود، و FWDM جایی است که همه اینها "همخوانی" می شود.
مشخصات
| نوع | FWDM | |
| طول موج عملیاتی T: طول موج انتقال R: طول موج بازتاب 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nm | T1550 R1310/1490 |
| T1490 R1310/1550 | ||
| T1310 R1490/1550 | ||
| T1550/1610 R1310/1490 | ||
| T1550/1625 R1310/1490 | ||
| T1625 R1310/1490/1550 | ||
| R1310/1490/1550 | ||
| از دست دادن ورودی گیرنده | دی بی | ≤0.80 |
| از دست دادن ورودی بازتاب | دی بی | ≤0.60 |
| جداسازی کانال انتقال | دی بی | ≥30 |
| جداسازی کانال بازتاب | دی بی | ≥17 |
| PDL | دی بی | ≤0.1 |
| ثبات حرارتی طول موج | nm/°C | ≤0.003 |
| ثبات حرارتی از دست دادن ورودی | dB/°C | ≤0.005 |
| دستورالعمل | دی بی | ≥55 |
| خسارت بازده | دی بی | ≥45 |
| دمای کار | °C | -20~+70 |
| دمای ذخیره سازی | °C | -40~+85 |
توجه: 1. سفارشی سازی در دسترس است.
2. بدون کانکتور و اضافه کردن 0.2dB اضافی از دست دادن هر کانکتور.
جزئیات ماده
کانال انتقال: 1550nm
کانال بازتاب: 1310nm و 1490nm
جداسازی بالا، قابلیت اطمینان و جداسازی کانال
از دست دادن ورودی کم و قابلیت اطمینان عالی در محیط زیست
تطابق با RoHS
نوع بسته بندی
بسته لوله شیشه ای برای فیبر برهنه 250um
بسته لوله فولادی برای فیبر برهنه 250um و فیبر 900um
جعبه ABS برای فیبر 900um، 2.0mm و 3.0mm
توجه: فیبر برهنه 250um برای مجهز شدن به کانکتور خیلی کوچک است
نقشه مکانیکی
تصویر A برای T13/R15، T14/R1315، T1415/R13 فیلتر FTTX WDM است.
تصویر B برای T15/R13، T13/R1415، T15/R1314، T1314/R15 فیلتر FTTX WDM است.
|
|
