| Brand Name: | Gezhi or OEM |
| شماره مدل: | 48 CH-AAWG DWDM |
| مقدار تولیدی: | 1 تکه |
| قیمت: | USD >= 1 pieces $10.00 |
| Delivery Time: | هفت روز |
توضیحات محصول

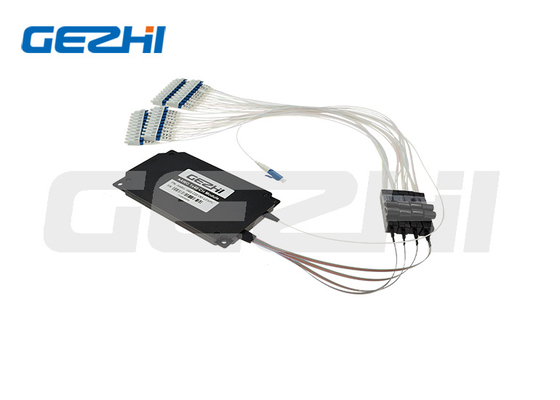

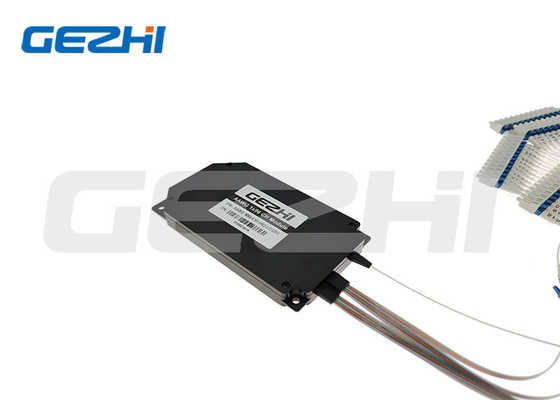

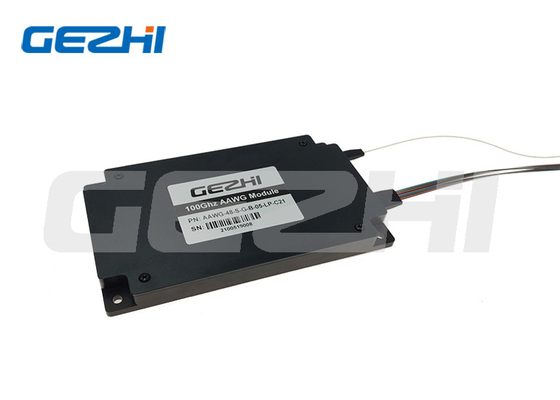

ماژول 48CH 100g DWDM Athermal AWG برای شبکه های DWDM
The AAWG DWDM (Athermal Arrayed Waveguide Grating Dense Wavelength Division Multiplexing) module is a fully passive WDMs based on silica-on-silicon planar technology that requires no electrical power and software. این در 50GHz یا 100GHz کانال فاصله ITU شبکه DWDM طول موج از1526nmبه 1565nm کار می کند. AAWG DWDM می تواند به جای نوع فیلتر DWDM Mux DeMux برای موارد که در آن قدرت در دسترس است استفاده می شود.
ویژگی
کاهش کم ورودی و کاهش کم PDL
منزوی بودن بالا
در دسترس تا 96 کانال با طراحی فشرده
قابلیت اطمینان بالا و ثبات بالا
Telcordia مطابق با GR-1209-CORE و GR-1221-CORE
تطابق با RoHS
شاخص فنی
| پارامتر | واحد | ماژول AAWG | ||||||||||
| کانال | CH | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 | |
| فاصله کانال | گاهرتز | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 | |
| نوع تراشه | ... | نوع گاوسی | نوع بالای صاف | |||||||||
| پهنای باند کانال 1dB | nm | >0.2 | >0.2 | >0.2 | >0.18 | >0.18 | >0.38 | >0.38 | >0.38 | >0.18 | >0.18 | |
| پهنای باند کانال 3dB | nm | >0.4 | >0.4 | >0.4 | >0.28 | >0.28 | >0.58 | >0.58 | >0.58 | >0.28 | >0.28 | |
| از دست دادن ورودی | دی بی | <4.5 | <4.5 | <4.5 | <6.5 | <6.5 | <5.5 | <5.5 | <5.5 | <7.0 | <7.0 | |
| صداهای متقابل | دی بی | >25 | >25 | >25 | >22 | >22 | >25 | >25 | >25 | >22 | >22 | |
| صداهای متقاطع غیر مجاور | دی بی | >30 | >30 | >30 | >27 | >27 | >30 | >30 | >30 | >27 | >27 | |
| کل صدای عبور | دی بی | >22 | >22 | >22 | >20 | >20 | >22 | >22 | >22 | >20 | >20 | |
| بازده از دست دادن | دی بی | >40 | ||||||||||
| ریپل | دی بی | <0.7 | ||||||||||
| PDL | دی بی | <0.5 | ||||||||||
| PMD | ps | <0.5 | ||||||||||
| پراکندگی رنگ | Ps/nm | ±20 | ||||||||||
| دمای کار | °C | -5~+65 | ||||||||||
| دمای ذخیره سازی | °C | -40~+85 | ||||||||||
نوع تراشهماژول Athermal AWG
نوع گاوسی
از دست دادن ورودی کم، عایق بندی بالا
نوع بالای صاف
باند کار گسترده، ثبات سیگنال بالا
اطلاعات سفارش دادن AAWG-XXG-XX-X-X-X-X-XX-XXXX-XX طول موج سفارشی
| AAWG | کانال | پیکربندی | نوع AWG | بسته بندی | طول فیبر COM |
نوار/فان اوت طول فیبر |
کانکتور |
|
050G 100G 200G |
32=32 CH 40=40 CH 48=48 CH 80=80 CH 96=96 CH S= مشخص کنید |
S = فیبر تک D = فیبر دوگانه
|
F=فلت تاپ G=گاوسی |
B= جعبه فلزی R=191U Rackmount S= مشخص کنید |
05=0.5m 10=1.0m S= مشخص کنید |
0505=0.5m/0.5m 1010=1.0m/1.0m |
00=هیچ LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S= مشخص کنید |
سوال1:ميشه يه سفارش نمونه داشته باشم؟ مقدار سفارش شما چيه؟
|
|
