نوع کانکتور: | FC APC | نوع حالت: | حالت تک |
---|---|---|---|
طول موج عملیاتی: | 1064 نانومتر | PDL: | ≤0.2dB |
خسارت بازده: | ≥ 50dB | بحث متقابل: | ≥ 45dB |
برجسته: | 1064nm فايبر نوري گردشگر,دستگاه گردشگری فیبر نوری FC APC,FC APC Optical Fiber Circulator |

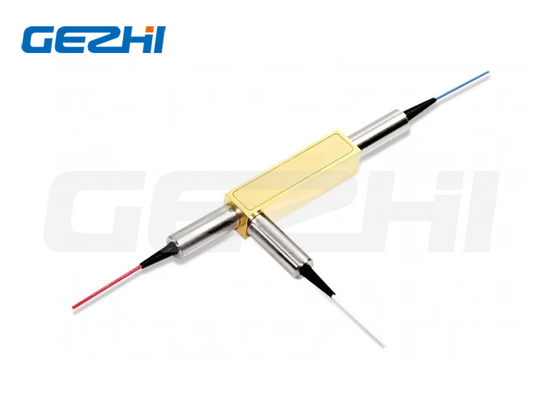

1064nm فیبر نوری گردشگر قطعات فیبر نوری حالت تک با اتصال FC APC
توضیحات دستگاه گردش فیبر نوری
یک گردشگر نوری یک دستگاه سه پورت است که اجازه می دهد نور فقط در یک جهت حرکت کند.
سیگنال وارد پورت 1 با حداقل از دست دادن در پورت 2 خارج می شود، در حالی که سیگنال وارد پورت 2 با حداقل از دست دادن در پورت 3 خارج می شود. نور وارد پورت 2 مقدار زیادی از دست دادن در پورت 1 را تجربه می کند.و نور وارد بندر 3 در بندر 2 و 1 مقدار زیادی از دست می دهد.
گردشگرهای نوری دستگاه های غیر متقابل هستند. این بدان معنی است که هرگونه تغییر در خواص نور ناشی از عبور از دستگاه با سفر در جهت مخالف معکوس نمی شود.
ویژگی های گردشگر فیبر نوری
1جداسازی بالا و از دست دادن بازگشت بالا
2.از دست دادن کم ورودی و PDL
3. راه نوری بدون اپوکسی
کاربردهای گردشگر فیبر نوری
1. افزونه و افت چندگانه
2حسگرهای فیبر
3. پمپ دو طرفه
4سیستم های انتقال سیگنال دو طرفه
5دستگاه های تعویض پخش کروماتیک در خط
مشخصات گردشگر فیبر نوری
ماده | واحد | پارامترها | |||
طول موج عملیاتی | nm | 1064 | |||
پهنای باند | nm | ±5 | ±10 | ±20 | ±30 |
انزوا | دی بی | ≥25 | ≥23 | ≥20 | ≥20 |
ضایعات ورودی در باند،23°C | دی بی | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
PDL | دی بی | ≤0.2 | |||
بازده از دست دادن | دی بی | ≥ 50 | |||
گفتار متقاطع | دی بی | ≥ 45 | |||
PDL | دی بی | ≤ 0.1 | |||
حداکثر قدرت نوری | mW | ≤ 300 | |||
نوع فیبر | / | سلام 1060 | |||
دمای کار | 0C | 0 تا 50 | |||
دمای ذخیره سازی | 0C | -40 تا 85 | |||
ابعاد بسته | mm | 34x8.4x8.4 ((P1) |
يادداشت:
ابعاد دایره دار فیبر نوری ((ملی متر))
اطلاعات سفارش
طول موج | پهنای باند | نوع فیبر | طول فیبر | نوع کانکتور |
1.1064nm 2.باقی |
1.±5nm 2.±10nm 3.±20nm 4.±30nm |
1فیبر.250μm 2.900μm فیبر 3. بقیه |
1.0.5 +/- 0.1 متر 2. 1.0 +/- 0.1 متر 3. بقیه |
0. هيچ وصل کننده اي نيست 1FC/UPC 2FC/APC 3. SC/UPC 4. SC/APC 5. LC/PC 6. MU/PC 7. بقیه |
