| سرعت: | 10 گیگابیت بر ثانیه | فاصله انتقال: | 40 کیلومتر |
|---|---|---|---|
| طول موج: | باند سی | نام تجاری سوئیچ سازگار: | برندهای جریان اصلی |
توضیحات محصول

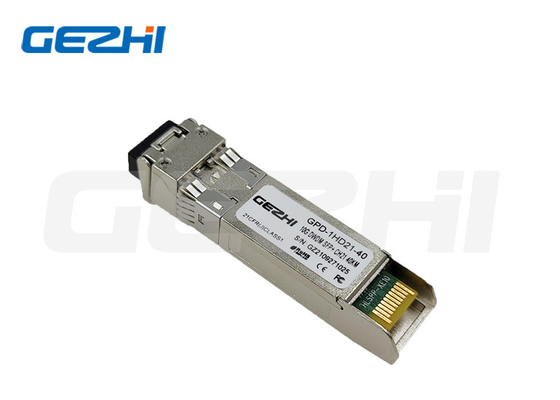

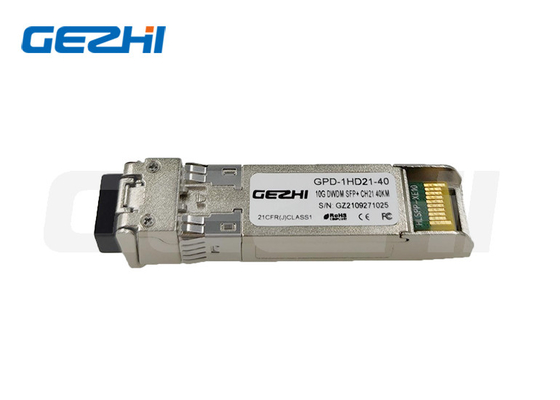

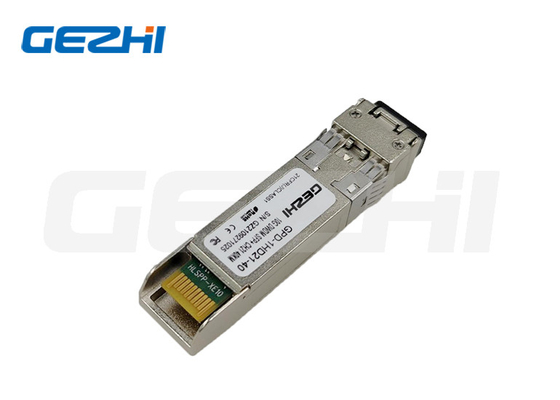

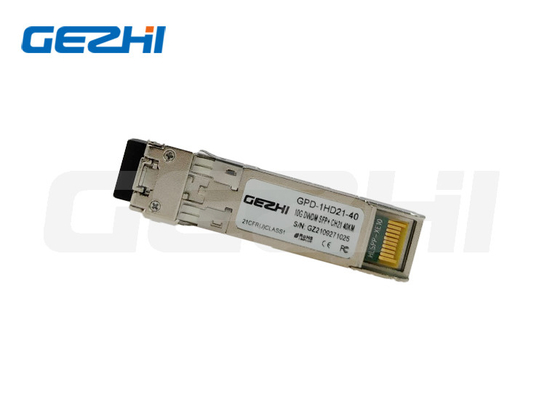

10G DWDM SFP+ 40KM 16dB EML C-Band 50GHz 100GHz 200GHz شبکه ITU
توضیحات
گیرنده DWDM Gezhi Photonics SFP + ER برای برنامه های 10GBASE-ER / EW و 8.5G / 10G Fiber-Channel طراحی شده است. گیرنده شامل دو بخش است:بخش فرستنده شامل یک لیزر EML سرد شده استو بخش گیرنده شامل یک فوتود PIN است که با یک TIA ادغام شده است.توابع تشخیصی دیجیتال از طریق یک رابط سریال 2 سیم در دسترس هستند، همانطور که در SFF-8472 مشخص شده است، که اجازه دسترسی به پارامترهای عملیاتی دستگاه مانند دمای گیرنده، جریان انحراف لیزر، قدرت نوری منتقل شده را در زمان واقعی می دهد،قدرت نوری دریافت شده و ولتاژ تغذیه گیرنده و گیرنده.
ویژگی ها
درخواست
حداکثر امتیازات مطلق
| پارامتر | نماد | دقیقه | مکس | واحد |
| ولتاژ تغذیه | Vcc | -0.5 | 3.8 | V |
| دمای ذخیره سازی | Tst | -40 | 85 | oC |
| رطوبت نسبی | Rh | 0 | 85 | % |
شرایط عملیاتی
| پارامتر | نماد | دقیقه | نمادین | مکس | واحد |
| ولتاژ تغذیه | Vcc | 3.13 | 3.3 | 3.47 | V |
| جریان عرضه | Icc | 360 | 450 | mA | |
| دمای محیط کار | Tca | -5 | - | 70 | oC |
| پخش قدرت ماژول | Pm | - | 1.2 | 1.5 | W |
يادداشت:
[1] جریان عرضه بین VCCTX و VCCRX به اشتراک گذاشته می شود.
[2] در شتاب به عنوان سطح فعلی بالاتر از الزامات جریان حالت ثابت تعریف می شود
مشخصات فرستنده
| پارامتر | نماد | دقیقه | نمادین | مکس | واحد |
| نرخ داده | Mra | - | 10.3 | 11.3 | گبت در ثانیه |
| مقاومت دیفرانسیل ورودی | ریم | - | 100 | - | Ω |
| ورودی داده های تفاوتی | VtxDIFF | 120 | - | 850 | mV |
| ولتاژ غیرفعال را انتقال دهید | بیماری زایمان | 2.0 | - | Vcc3+03 | V |
| ولتاژ فعال کننده را انتقال دهید | .. | 0 | - | +08 | V |
| ارسال غیرفعال کردن زمان تایید | Vn | - | - | 100 | ما |
مشخصات گیرنده
| پارامتر | نماد | دقیقه | نمادین | مکس | واحد |
| طول موج ورودی کار | λ | 1260 | - | 1620 | nm |
| متوسط قدرت دریافت | - | - | - يک.0 | دی بی ام | |
| حساسیت گیرنده در OMA | - | - | -14.1 | دی بی ام | |
|
حساسیت گیرنده تحت فشار در OMA [1]
|
-11.3 | دی بی ام | |||
| حداکثر قدرت ورودی | RX-فرابری | - | - | -1 | دی بی ام |
| بازتاب | rrx | - | - | -27 | دی بی |
| گزارش از دست دادن سيگنال | -25 | - | - | دی بی ام | |
| خسارت ها از بین رفته است | - | - | -16 | دی بی ام | |
| هیسترسیس LOS | 0.5 | - | - | دی بی |
يادداشت:
[1] با استفاده از سیگنال آزمون سازگاری برای BER = 10 اندازه گیری شده است¥12ارزش های حساسیت استرس در جدول برای اندازه گیری BER در سطح سیستم است که شامل اثرات مدارهای CDR است. توصیه می شود که حداقل 0.اگر اندازه گیری در سطح قطعات انجام شود، حاشیه اضافی 4 دبیل اختصاص داده می شود.
بدون اثرات مدارهای CDR.
ابعاد
