کانکتور |
کانال فیبر |
|
|

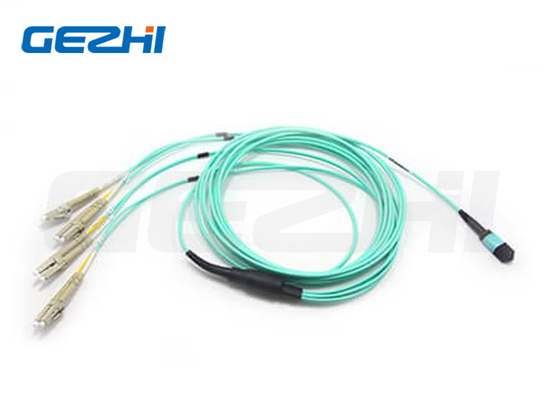

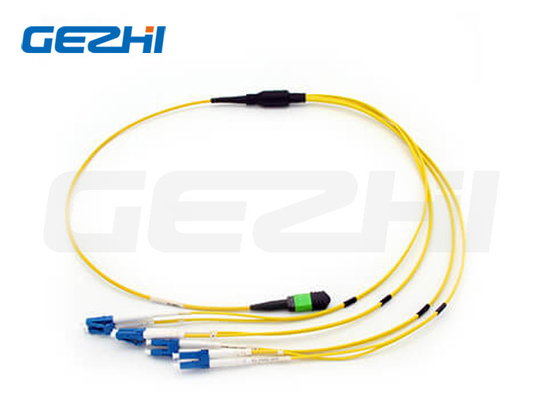

کانکتورهای زنانه MPO |
8 فیبر |
توجه: کانکتور زنانه باید با نوع کانکتور مردانه متصل شود. |
کانکتور |
مرجع |
جزئیات مسکن |
MPO حالت تک |
IEC 61754-7 |
SM APC: کانکتورهای سبز + کفش سیاه (Standard Loss MPO)
SM APC: کانکتورهای زرد + کفش سیاه (MPO با زیان بسیار کم)
|
MPO Multimode |
IEC 61754-7 |
OM1&OM2 PC: کانکتورهای بیژ + کفش سیاه (MPO با از دست دادن استاندارد)
OM3&OM4 PC: اتصال آکو + کفش سیاه (Standard&Super low loss MPO)
OM3&OM4 PC: Heather Violet کانکتورها + کفش سیاه (MPO با ضرر استاندارد)
|
· مطابق با استاندارد IEC IEC-61754-7؛ IEC61755، Telcordia GR-1435-CORE، JIS C5982؛ TIA-604-5 ((FOCIS5) مطابقت دارد
· کابل گذاری ساختاری بر اساس TIA-568-C
· سازگار با کانال فیبر 10G
· 40G و 100G IEEE 802.3
دیگر کانکتورها ۰ استاندارد صنعتی:
SC: TIA/EIA، FOCIS3, GR-326.NTT-SC IEC61754-4 و JIS C5973.
LC: TIA/EIA، FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 و JIS C5973.
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 و JIS C5973
ST: TIA/EIA، FOCIS2، GR-326، IEC61754-2 و JIS C5973 و غیره.
E2000: IEC61754-15
در دسترس
G657A1 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000
G657A2/B2 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000
G657B3 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000
OM1 62.5/125 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000
OM2 50/125 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000
OM3 50/125 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000
OM4 50/125 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000
OM5 50/125 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000
شاخص تداخل سه بعدی MPO
ماده (IEC-61300-3-30) |
حداقل |
حداکثر |
شعاع انحرافی (ملی متر) |
ROC-X ((ABS) |
2000 |
|
ROC-Y ((ABS) |
50 میلی متر |
|
زاویه |
زاویه X |
-0.2 درجه |
-0.2 درجه |
زاویه Y |
APC |
7.85 درجه |
8.15 درجه |
PC |
-0.2 درجه |
-0.2 درجه |
ارتفاع فیبر (nm) |
1000nm |
۳۵۰۰nm |
مكس. دي. اي. تمام فايبر: |
-۳۰۰ نانومتر |
300nm |
DH.Adj: |
-۳۰۰ نانومتر |
300nm |
د.اِو فايبر: |
-۳۰۰ نانومتر |
300nm |
دپ هسته ای: |
SM |
N/A |
N/A |
ام ام |
-200nm |
300nm |
شاخص تداخل سه بعدی هندسه ی انتهای LC
پست ها |
کانکتور |
PC چهره ی آخر |
صفحه ی پایانی APC |
شعاع خم |
SC/FC/ST |
10 تا 25 میلی متر |
۵ تا ۱۲ میلی متر |
LC/MU |
۷ تا ۲۵ میلی متر |
5 تا 15 میلی متر |
آفست اوج |
≤50 um |
ارتفاع کروی فیبر |
+/- 100 نانومتر |
انحراف زاویه ای |
------ |
8°± 0.5° |
LC کیفیت صفحه ی پایینی (SM)
منطقه |
محدوده (μm) |
خراش ها |
نقص ها |
مرجع |
الف: هسته |
0 تا 25 |
هيچکدوم |
هيچکدوم |
IEC 61300-3-35:2015 |
ب: پوشش |
25 تا 115 |
هيچکدوم |
هيچکدوم |
ج: چسب |
115 تا 135 |
هيچکدوم |
هيچکدوم |
د: تماس |
135 تا 250 |
هيچکدوم |
هيچکدوم |
E: بقیه فرروول |
هيچکدوم |
هيچکدوم |
LC کیفیت صفحه ی پایینی (MM)
منطقه |
محدوده (μm) |
خراش ها |
نقص ها |
مرجع |
الف: هسته |
0 تا 65 |
هيچکدوم |
هيچکدوم |
IEC 61300-3-35:2015 |
ب: پوشش |
65 تا 115 |
هيچکدوم |
هيچکدوم |
ج: چسب |
115 تا 135 |
هيچکدوم |
هيچکدوم |
د: تماس |
135 تا 250 |
هيچکدوم |
هيچکدوم |
E: بقیه فرروول |
هيچکدوم |
هيچکدوم
|
