| Brand Name: | GEZHI or OEM |
| شماره مدل: | 24F MPO ((زنان) - MPO ((زنان) 3-میلی متری |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Payment Terms: | T/T، وسترن یونیون |

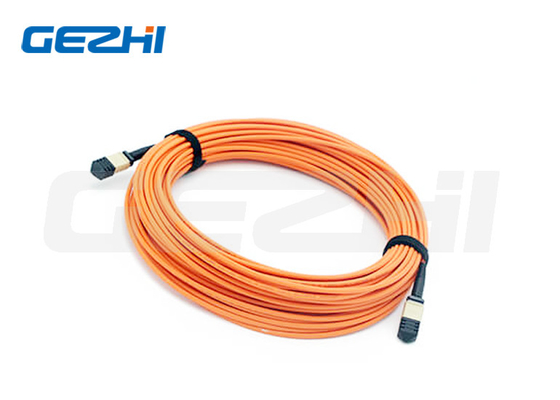

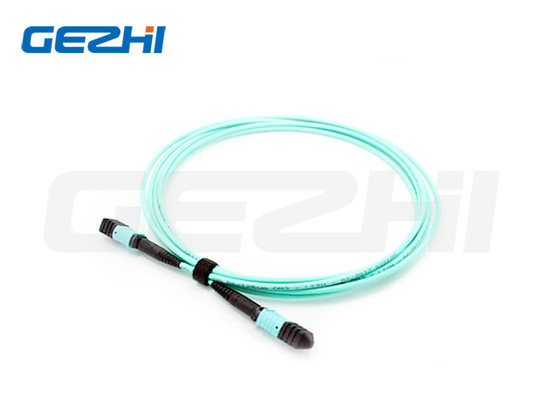

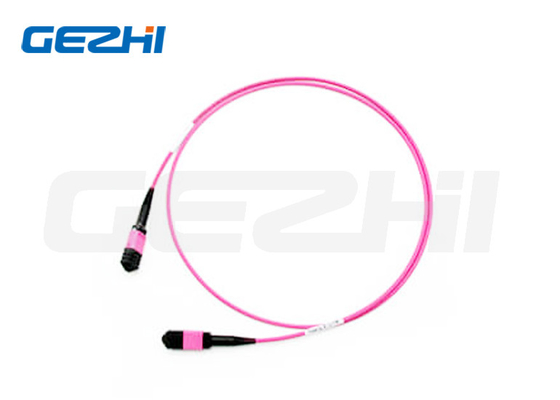

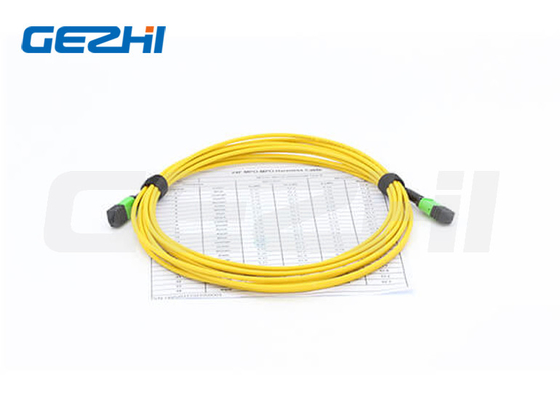

12F MPO ((زنان) - MPO ((زنان) 3.0mm LSZH Fiber Patch Cable / Trunk Cable
توضیحات محصول
کابل اصلی MPO Single Mode Elite در 1310/1550nm کار می کند. برای اتصال فرستنده های فیبر نوری، کاست های MPO و پانل های آداپتور فیبر و غیره استفاده می شود.ارائه انعطاف پذیری بیشتر شبکه و تسهیل حرکت، اضافه و تغییرات برای نیازهای آینده مراکز داده.
درخواست
1شبکه دسترسی به سیستم نوری
2معماری های چگالی بالا.
3.شبکه ارتباطات داده
4.کانال فايبر شبکه اي منطقه مخزن
ویژگی ها
1.موبایل متکی بر چند فایبر، 48قطعات پایانی و مجموعه ای از کانکتورهای فیبر 12 و 24
2برای کاربردهای SM و MM با ضرر کم و ضرر استاندارد طراحی شده است.
3کابل دور، کابل بیضوی و گزینه های نوار برهنه در دسترس است
4پوشش های کد شده رنگی برای تمایز نوع فیبر، نوع پولیش و / یا درجه اتصال
5.از دست دادن ورودی کم، از دست دادن بازگشت بالا
6راه حل اقتصادی برای پایان دادن به فیبر
7.در تکرار و قابل تعویض خوب است
مشخصات
| اقلام مخصوص | حالت تک (APC 8 درجه پولیش) | چند حالت (PC flat polish) |
|
از دست دادن ورودی (MPO) (IEC 61300-3-34) |
از دست دادن استاندارد: ≤0.75dB ((حد اکثر) ، ≤0.35dB ((معمول) از دست دادن بسیار کم:≤0.35dB ((حد اکثر) ، ≤0.20dB ((معمول) |
از دست دادن استاندارد: ≤0.6dB ((حد اکثر) ، ≤0.35 ((معمول) از دست دادن بسیار کم: ≤0.35dB ((حد اکثر) ، ≤0.20dB ((معمول) |
| خسارت بازگشت ((MPO) | ≥60dB ((8 درجه پولیش) | ≥25dB |
| دوام | <0.3dBتغییر معمول، 200 جفت گیری | |
| قابل تعویض | ≤0.2dB | |
| مقاومت کششی | >70N | |
| دمای کار | -40 تا + 85°C | |
محصولات MPO ◄ جزئیات و استاندارد
| کانکتور | مرجع | جزئیات مسکن |
| MPO حالت تک | IEC 61754-7 |
SM APC: کانکتورهای سبز + کفش سیاه (Standard Loss MPO) SM APC: کانکتورهای زرد + کفش سیاه (MPO با زیان بسیار کم) |
| MPO Multimode | IEC 61754-7 |
OM1&OM2 PC: کانکتورهای بیژ + کفش سیاه (MPO با از دست دادن استاندارد) OM3&OM4 PC: اتصال آکو + کفش سیاه (Standard&Super low loss MPO) OM3&OM4 PC: Heather Violet کانکتورها + کفش سیاه (MPO با ضرر استاندارد) |
· مطابق با استاندارد IEC IEC-61754-7؛ IEC61755، Telcordia GR-1435-CORE، JIS C5982؛ TIA-604-5 ((FOCIS5) مطابقت دارد
· کابل گذاری ساختاری بر اساس TIA-568-C
· سازگار با کانال فیبر 10G
· 40G و 100G IEEE 802.3
| تعداد فیبر | OD ((ملی متر) |
حداقل مجاز مقاومت کششی (N) |
حداقل مجاز بار خرد ((N/100mm) |
حداقل خم شدن شعاع ((MM) |
| 24 | 3.0±015 |
کوتاه مدت: 180 دراز مدت: 90 |
کوتاه مدت: 500 بلند مدت: 150 |
ايستاتيک:10D پویا:20D |
شاخص تداخل سه بعدی MPO
| ماده (IEC-61300-3-30) | حداقل | حداکثر | ||
| شعاع انحرافی (ملی متر) | ROC-X ((ABS) | 2000 | ||
| ROC-Y ((ABS) | 50 میلی متر | |||
| زاویه | زاویه X | -0.2 درجه | -0.2 درجه | |
| زاویه Y | APC | 7.85 درجه | 8.15 درجه | |
| PC | -0.2 درجه | -0.2 درجه | ||
| ارتفاع فیبر (nm) | 1000nm | ۳۵۰۰nm | ||
| مكس. دي. اي. تمام فايبر: | -۳۰۰ نانومتر | 300nm | ||
| DH.Adj: | -۳۰۰ نانومتر | 300nm | ||
| د.اِو فايبر: | -۳۰۰ نانومتر | 300nm | ||
| دپ هسته ای: | SM | N/A | N/A | |
| ام ام | -200nm | 300nm | ||
تحمل طول
| طول کلی ((L)) ((m)) | طول تحمل ((cm) |
| 0 |
+5/-0 |
| 1 |
+10/-0 |
| 10 |
+15/-0 |
| 40 |
+0.5٪ x L/-0 |
در دسترس بودن
1. ريبون و کابل بسته در دسترس است
2.برچ کابل،برچ کابل در دسترس است
3.MT-MT ربن پلاچ کابل در دسترس است.
4.MPO Loopback در دسترس است
5اتصال کابل هاي مرکز اطلاعات اچ دي
|
|
