| Brand Name: | GEZHI or OEM |
| شماره مدل: | 12F MPO ((زنان) - MPO ((زنان) 3-میلی متری |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Payment Terms: | T/T، وسترن یونیون |

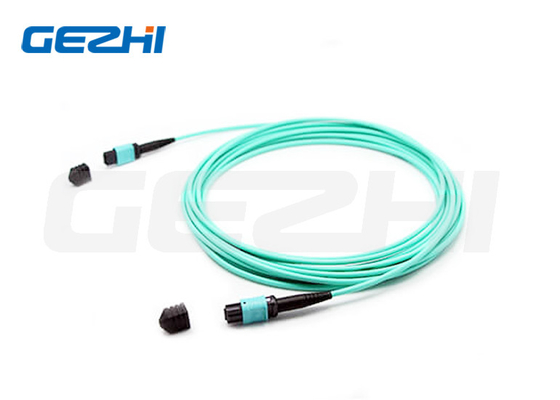

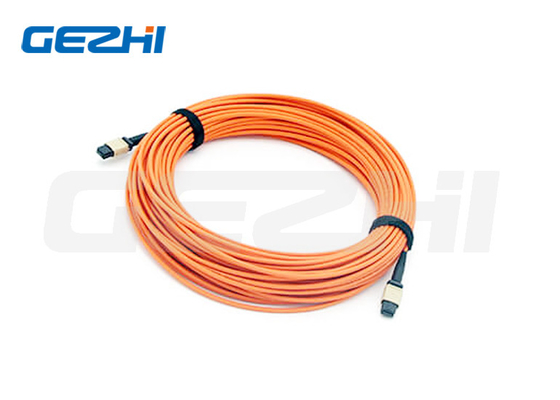

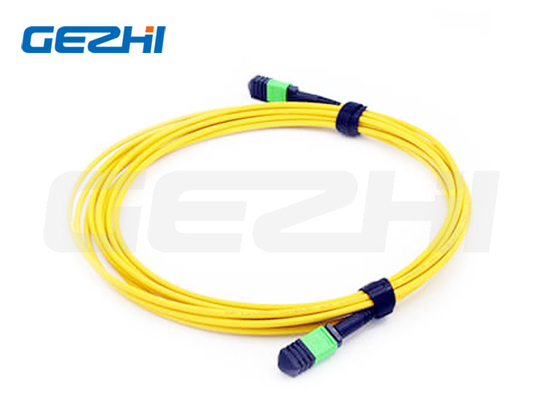

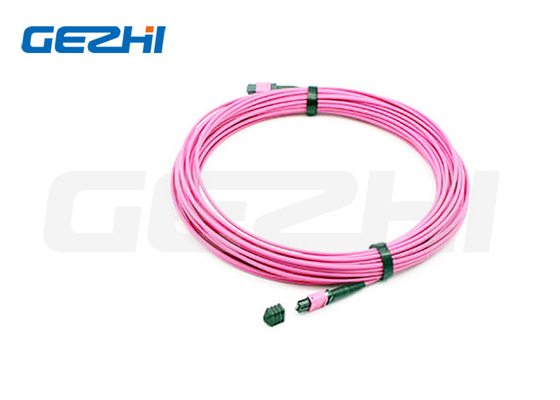

12F MPO ((زنان) - MPO ((زنان) 3.0mm LSZH Fiber Patch Cable / Trunk Cable
توضیحات محصول
کانکتور MPO در هر دو طرف. کابل های MPO Patch / کابل های اصلی ماژول های MPO را به عنوان یک پیوند دائمی به هم متصل می کنند. کابل های Patch / کابل های اصلی با 12، 24، 48،60،7296،144fibers. پشتیبانی از سرعت تا 10/40/100Gbps راه حل های مرکز داده. آنها به طور معمول برای اتصال بین کیست ها، پانل ها یا فن های MPO مقاوم پذیرفته می شوند،و تسهیل گسترش سریع کابل های ستون فقرات با چگالی بالا در مراکز داده و دیگر محیط های فیبر بالاعلاوه بر این، MPO همچنین انعطاف پذیری و راحتی زیادی را فراهم می کند هنگامی که شما باید سبک کانکتور را در پانل های پچ تغییر دهید.فقط نصب یک کاست جدید با سبک کانکتور جدید در طرف اتصال متقاطع پانل پچ.
ویژگی ها
1.از دست دادن ورودی کم، از دست دادن بازگشت بالا
2.موبایل متکی بر چند فایبر، 48قطعات پایانی و مجموعه ای از کانکتورهای فیبر 12 و 24
3راه حل اقتصادی برای پایان دادن به فیبر
4برای کاربردهای SM و MM با ضرر کم و ضرر استاندارد طراحی شده است.
5کابل دور، کابل بیضوی و گزینه های نوار برهنه در دسترس است
6پوشش های کد شده رنگی برای تمایز نوع فیبر، نوع پولیش و / یا درجه اتصال
7.در تکرار و قابل تعویض خوب است
درخواست
1.شبکه ارتباطات داده
2شبکه دسترسی به سیستم نوری
3.کانال فايبر شبکه اي منطقه مخزن
4معماری های چگالی بالا.
مشخصات
| اقلام مخصوص | حالت تک (APC 8 درجه پولیش) | چند حالت (PC flat polish) |
|
از دست دادن ورودی (MPO) (IEC 61300-3-34) |
از دست دادن استاندارد: ≤0.75dB ((حد اکثر) ، ≤0.35dB ((معمول) از دست دادن بسیار کم:≤0.35dB ((حد اکثر) ، ≤0.20dB ((معمول) |
از دست دادن استاندارد: ≤0.6dB ((حد اکثر) ، ≤0.35 ((معمول) از دست دادن بسیار کم: ≤0.35dB ((حد اکثر) ، ≤0.20dB ((معمول) |
| خسارت بازگشت ((MPO) | ≥60dB ((8 درجه پولیش) | ≥25dB |
| دوام | <0.3dBتغییر معمول، 200 جفت گیری | |
| قابل تعویض | ≤0.2dB | |
| مقاومت کششی | >70N | |
| دمای کار | -40 تا + 85°C | |
انواع کانکتورهای MPO
| کانکتور | کانال فیبر |
| کانکتورهای زنانه MPO | 12 فیبر |
| توجه: کانکتور زنانه باید با نوع کانکتور مردانه متصل شود. | |
محصولات MPO ◄ جزئیات و استاندارد
| کانکتور | مرجع | جزئیات مسکن |
| MPO حالت تک | IEC 61754-7 |
SM APC: کانکتورهای سبز + کفش سیاه (Standard Loss MPO) SM APC: کانکتورهای زرد + کفش سیاه (MPO با زیان بسیار کم) |
| MPO Multimode | IEC 61754-7 |
OM1&OM2 PC: کانکتورهای بیژ + کفش سیاه (MPO با از دست دادن استاندارد) OM3&OM4 PC: اتصال آکو + کفش سیاه (Standard&Super low loss MPO) OM3&OM4 PC: Heather Violet کانکتورها + کفش سیاه (MPO با ضرر استاندارد) |
· مطابق با استاندارد IEC IEC-61754-7؛ IEC61755، Telcordia GR-1435-CORE، JIS C5982؛ TIA-604-5 ((FOCIS5) مطابقت دارد
· کابل گذاری ساختاری بر اساس TIA-568-C
· سازگار با کانال فیبر 10G
· 40G و 100G IEEE 802.3
| تعداد فیبر | OD ((ملی متر) |
حداقل مجاز مقاومت کششی (N) |
حداقل مجاز بار خرد ((N/100mm) |
حداقل خم شدن شعاع ((MM) |
| 12 | 3.0±015 |
کوتاه مدت: 180 دراز مدت: 90 |
کوتاه مدت: 500 بلند مدت: 150 |
ايستاتيک:10D پویا:20D |
شاخص تداخل سه بعدی MPO
| ماده (IEC-61300-3-30) | حداقل | حداکثر | ||
| شعاع انحرافی (ملی متر) | ROC-X ((ABS) | 2000 | ||
| ROC-Y ((ABS) | 50 میلی متر | |||
| زاویه | زاویه X | -0.2 درجه | -0.2 درجه | |
| زاویه Y | APC | 7.85 درجه | 8.15 درجه | |
| PC | -0.2 درجه | -0.2 درجه | ||
| ارتفاع فیبر (nm) | 1000nm | ۳۵۰۰nm | ||
| مكس. دي. اي. تمام فايبر: | -۳۰۰ نانومتر | 300nm | ||
| DH.Adj: | -۳۰۰ نانومتر | 300nm | ||
| د.اِو فايبر: | -۳۰۰ نانومتر | 300nm | ||
| دپ هسته ای: | SM | N/A | N/A | |
| ام ام | -200nm | 300nm | ||
طراحی کابل
تحمل طول
| طول کلی ((L)) ((m)) | طول تحمل ((cm) |
| 0 |
+5/-0 |
| 1 |
+10/-0 |
| 10 |
+15/-0 |
| 40 |
+0.5٪ x L/-0 |
تکنولوژی قطبی MPO از قبل به پایان رسید
در دسترس بودن
1. ريبون و کابل بسته در دسترس است
2.برچ کابل،برچ کابل در دسترس است
3.MT-MT ربن پلاچ کابل در دسترس است.
4.MPO Loopback در دسترس است
5اتصال کابل هاي مرکز اطلاعات اچ دي
|
|
