جزئیات محصول:
پرداخت:
|
سرعت: | 40 گیگابیت بر ثانیه | فاصله انتقال: | 10 کیلومتر |
---|---|---|---|
طول موج: | 1310 نانومتر | ||
برجسته: | LR4 40G QSFP+ گیرنده,40G QSFP+ ترانسسیور 10km,ماژول فرستنده فیبر SMF,40G QSFP+ Transceiver 10km,SMF Fiber Transceiver Module |

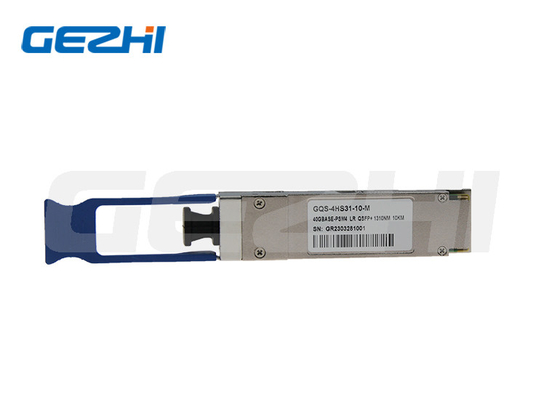

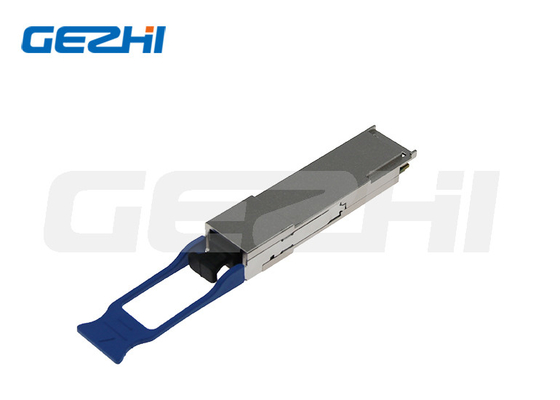

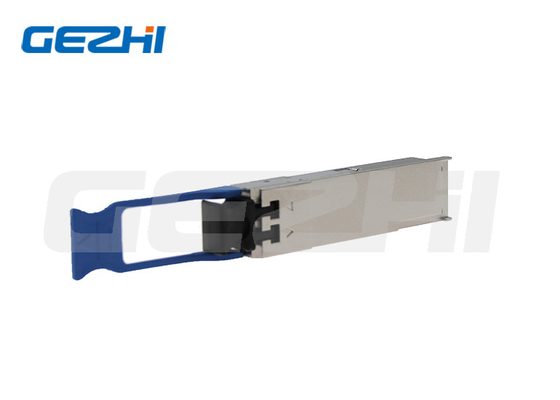

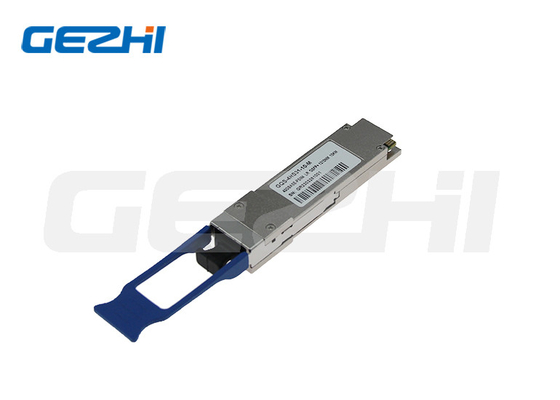

40G QSFP+ LR4 1310nm 10km SMF Fiber Transceiver ماژول
توضیحات
این محصول یک ماژول گیرنده است که برای برنامه های ارتباطی نوری 2m-10km طراحی شده است. طراحی مطابق با 40GBASE-LR4 استاندارد IEEE P802.3ba است.ماژول 4 کانال ورودی (ch) از داده های الکتریکی 10Gb / s را به 4 سیگنال نوری CWDM تبدیل می کند، و آنها را به یک کانال تک برای انتقال نوری 40Gb / s چندگانه می کند. برعکس، در سمت گیرنده، ماژول به طور نوری یک ورودی 40Gb / s را به 4 کانال سی دی ام سیگنال،و آنها را به داده های الکتریکی خروجی 4 کانال تبدیل می کند.
طول موج های مرکزی 4 کانال CWDM 1271, 1291, 1311 و 1331 nm به عنوان اعضای شبکه طول موج CWDM تعریف شده در ITU-T G694 هستند.2. شامل یک کانکتور LC دوگانه برای رابط نوری و یک کانکتور 148 پین برای رابط الکتریکی است. برای به حداقل رساندن پراکندگی نوری در سیستم راه دور،فیبر تک حالت (SMF) باید در این ماژول استفاده شود..
این محصول با فاکتور فرم، اتصال نوری / الکتریکی و تشخیص دیجیتال طراحی شده است
ویژگی ها
ماژول گیرنده 4 کانال full-duplex
تا 11.2Gbps ارتباطات داده در هر کانال
حداکثر طول پیوند 10 کیلومتر
طراحی MUX/DEMUX 4 خط CWDM
عملکردهای تشخیصی دیجیتال داخلی
فاکتور فرم QSFP+ قابل اتصال گرم
منبع برق 3 ولت
دمای کار: 0°C تا 70°C
مطابق با RoHS 6 ((بدون سرب)
مانیتور تشخیصی دیجیتال (DDM)
مصرف برق < 2 وات
درخواست
سوئیچ، روتر و HBA
4CH SDR، DDR و QDR
اتصال های مخابراتی 40G طرف مشتری
ویژگی های نوری فرستنده
پارامتر | نماد | دقیقه ای | نمادین | مکس | واحد | یادداشت ها | |||||||
اختصاص طول موج | L0 | 1264.5 | 1271 | 1277.5 | nm | ||||||||
L1 | 1284.5 | 1291 | 1297.5 | nm | |||||||||
L2 | 1304.5 | 1311 | 1317.5 | nm | |||||||||
L3 | 1324.5 | 1331 | 1337.5 | nm | |||||||||
فرستنده | |||||||||||||
نسبت سرکوب حالت جانبی | SMSR | 30 | - | - | دی بی | ||||||||
کل قدرت پرتاب متوسط | PT | - | - | 8.3 | دی بی ام | ||||||||
متوسط قدرت پرتاب در هر خط | -7 | - | 2.3 | دی بی ام | |||||||||
دامنه تعدیل نوری، هر خط | OMA | -4 | - | +3.5 | دی بی ام | ||||||||
تفاوت قدرت پرتاب بین هر دو خط (OMA) | - | - | 6.5 | دی بی | |||||||||
قدرت پرتاب در OMA به غیر از مجازات فرستنده و پراکندگی (TDP) ، هر خط | -چهار.8 | - | دی بی ام | ||||||||||
TDP، هر خط | TDP | 2.3 | دی بی | ||||||||||
نسبت انقراض | اورژانس | 3.5 | - | - | دی بی | ||||||||
شدت نسبی سر و صدا | Rدر | - | - | -128 | dB/Hz | بازتاب 12dB | |||||||
تحمل از دست دادن بازگشت نوری | - | - | 20 | دی بی | |||||||||
بازتاب فرستنده | RT | -12 | دی بی | ||||||||||
تعریف ماسک چشم فرستنده {X1, X2, X3, Y1, Y2, Y3} | {0}25,0.4,0.45,0.25,0.28,0.4} | ||||||||||||
متوسط قدرت پرتاب از فرستنده، هر خط | Pخاموش | -30 | دی بی ام | ||||||||||
گیرنده | |||||||||||||
آستانه خسارت | THd | 3.3 | دی بی ام | 1 | |||||||||
متوسط قدرت در ورودی گیرنده، هر خط | -۱۳7 | 2.3 | دی بی ام | ||||||||||
بازتاب گیرنده | RR | - | - | -26 | دی بی | ||||||||
قدرت گیرنده (OMA) ، در هر خط | - | - | 3.5 | دی بی ام | |||||||||
حساسیت گیرنده تحت فشار در OMA، هر خط | - | - | -نه.9 | دی بی ام | |||||||||
حساسیت گیرنده، هر خط | SR | - | - | -11.5 | دی بی ام | ||||||||
تفاوت در قدرت دریافت بین هر دو خط (OMA) | 7.5 | دی بی | |||||||||||
دریافت الکتریکی 3 دی سی بی فرکانس بالا قطع، هر خط | 12.3 | گاهرتز | |||||||||||
شرایط آزمایش حساسیت گیرنده استرس2 | |||||||||||||
مجازات بسته شدن چشم عمودی در هر خط | 1.6 | دی بی |
|
||||||||||
چشم هاي استرس زده، هر خط | 0.3 | UI |
