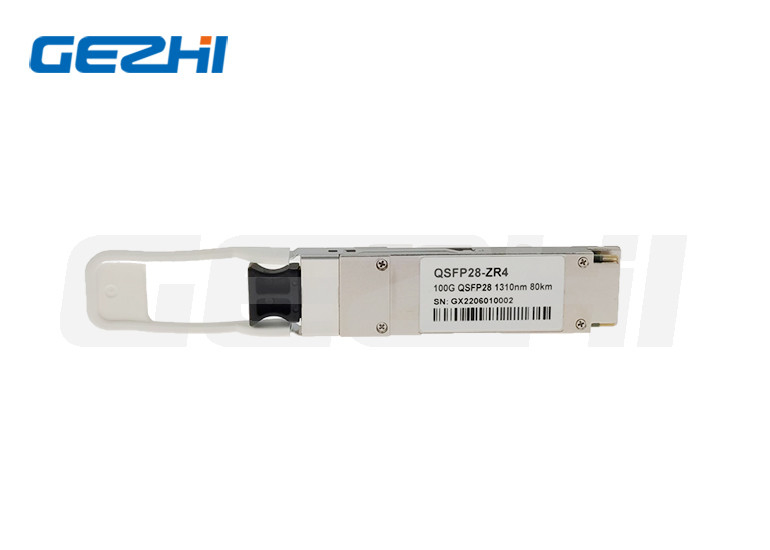

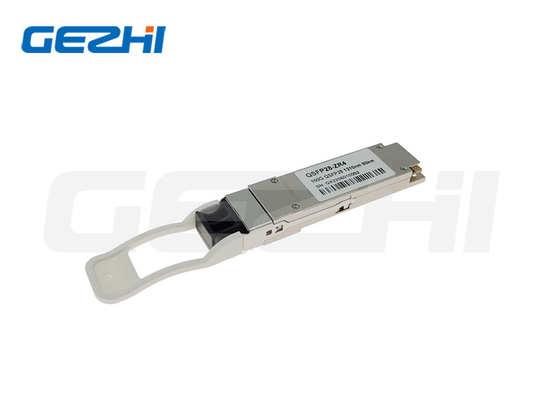

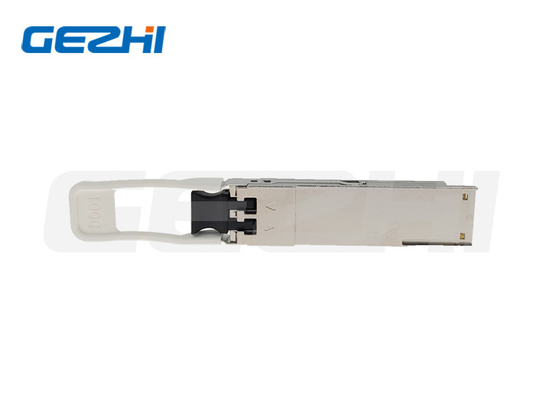

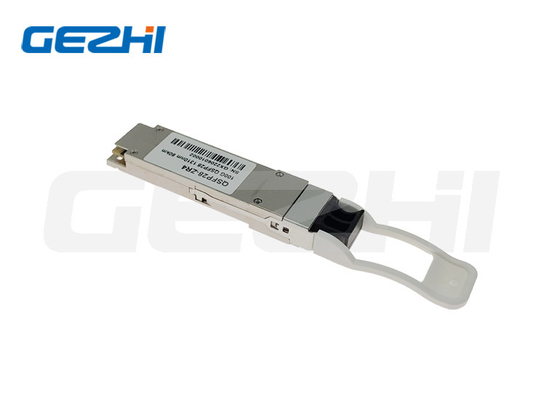

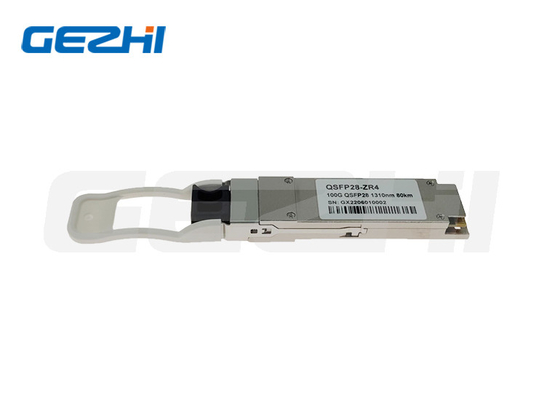

ماژول فرستنده نوری 100G QSFP28 ZR 1310nm 80Km با سازگاری بالا

Name: ماژول فرستنده نوری 100G QSFP28 ZR 1310nm 80Km با سازگاری بالا
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 100G QSFP28 ZR 1310nm 80km
Price: 125.00 USD
Availability: InStock

Brand Name:	GEZHI or OEM
شماره مدل:	100G QSFP28 ZR 1310nm 80km
مقدار تولیدی:	1 کامپیوتر
قیمت:	قابل مذاکره
Payment Terms:	T/T، وسترن یونیون

اطلاعات دقیق

Product Description

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE RoHS,ISO9001

نرخ داده:

QSFP28 100G ZR4

طول موج:

1310 نانومتر

رابط:

ال سی سیمپلکس

فاصله:

80 کیلومتر

نوع فیبر:

SMF

درجه حرارت:

0 تا 70 درجه سانتی گراد

جزئیات بسته بندی:

جعبه کاغذی

قابلیت ارائه:

5000 PCS در ماه

برجسته کردن:

ZR 100G QSFP28 گیرنده,ماژول 100G QSFP28 Transceiver Optical,فرستنده گیرنده 1310 نانومتری 100G QSFP28

100G QSFP28 Optical Transceiver Module

1310nm 100G QSFP28 Transceiver

Product Description

ماژول فرستنده نوری 100G QSFP28 ZR 1310nm 80Km با سازگاری بالا

توضیحات

Gezhi Photonics 100G QSFP28 ZR4 برای برنامه های ارتباطی نوری 80 کیلومتری طراحی شده است. این ماژول حاوی یک فرستنده نوری 4 خط است.گیرنده نوری 4 خط و بلوک مدیریت ماژول شامل 2 سیم سریالسیگنال های نوری به یک فیبر تک حالت از طریق یک کانکتور استاندارد صنعت LC چندگانه می شوند.

ویژگی ها

مطابقت با QSFP28 MSA
رابط الکتریکی 38 پین قابل وصل کردن گرم
4 خط LAN-WDM طرح MUX/DEMUX
رابط الکتریکی 4x25G
حداکثر مصرف برق 6.5W
کانکتور دوگانه LC
پشتیبانی از نرخ بیت مجموع 103.125Gb / s
تا 80 کیلومتر انتقال بر روی فیبر تک حالت
دمای اتاق کار: 0°C تا 70°C
منبع برق 3.3 ولت
مطابقت با RoHS 2.0

درخواست ها

100GBASE-ZR4 100G اترنت
شبکه های مخابراتی

حداکثر امتیازات مطلق

پارامتر	نماد	دقیقه	نوع	مکس	واحد
ولتاژ منبع برق	Vcc	-0.3		3.6	V
محدوده دمای ذخیره سازی	ت	-40		85	°C
رطوبت نسبی	RH	15		85	%
محدوده آسیب، هر خط	THd	6.5			دی بی ام

شرایط عملیاتی توصیه شده

پارامتر	نماد	دقیقه	نوع	مکس	واحد
محدوده دمای عملیاتی مورد	Tc	0	-	70	°C
ولتاژ منبع برق	V_{سی سی}	3.14	3.3	3.47	V
فاصله ارتباط با G652	P	-	-	80	کیلومتر
نرخ داده	BR	-	25.78125	-	گبت در ثانیه

ویژگی های الکتریکی

پارامتر	نماد	دقیقه	نوع	مکس	واحد	یادداشت
از بین رفتن قدرت				6.5	W
جریان عرضه	Icc			1.8759	A	حالت ثابت
فرستنده
نرخ داده، هر خط			25.78125		گبت در ثانیه
ولتاژ دیفرانسیل pk-pk	Vpp			900	mV	در 1 مگاهرتز
ولتاژ حالت عادی	Vcm	-۳۵۰		2850	mV
زمان گذار	Trise/Tfall	10			ps	20 تا 80 درصد
عدم تطابق مقاومت معکوس				10	%
عرض چشم	EW15	0.46			UI
ارتفاع چشم	EH15	95			mV
گیرنده
نرخ داده، هر خط			25.78125		گبت در ثانیه
عدم تطابق مقاومت معکوس				10	%	در 1 مگاهرتز
نوسان ولتاژ خروجی دیفرانسیل	ووت، پپ			900	mV
سر و صدا در حالت معمول، RMS	Vrms			17.5	mV
زمان گذار	Trise/Tfall	12			ps	20 تا 80 درصد
عرض چشم	EW15	0.57			UI
ارتفاع چشم	EH15	228			mV

ویژگی های نوری

پارامتر	نماد	دقیقه	نوع	مکس	واحد	یادداشت ها
ویژگی های فرستنده
نرخ سیگنالینگ در هر خط		25.78125			GBd	1
طول موج های مرکز خط راه (مجموعه)	λ	1294.53	1295.56	1296.59	nm
		1299.02	1300.05	1301.09
		1303.54	1304.58	1305.63
		1308.09	1309.14	1310.19
نسبت سرکوب حالت جانبی	SMSR	30	-	-	دی بی
کل متوسط قدرت پرتاب	PTOTAL	8.0		12.5	دی بی ام
متوسط قدرت پرتاب، در هر خط	POUT	2.0		6.5	دی بی ام
تفاوت قدرت پرتاب بین هر دو خط ((متوسط و OMA)			-	3	دی بی ام
متوسط قدرت پرتاب فرستنده غیرفعال در هر خط	POFF	-	-	-30	دی بی ام
نسبت انقراض	اورژانس	6	-	-	دی بی
RIN OMA				130	dB/Hz
تحمل از دست دادن بازگشت نوری				20	دی بی
بازتاب دادن	RFL	-	-	-12	دی بی
حاشیه ماسک		5	*	*	%
تعريف ماسک چشم {X1,X2,X3,Y1,Y2,Y3}	{0}25,0.4,0.45,0.25,0.28,0.4}
ویژگی های گیرنده
نرخ سیگنالینگ در هر خط		25.78125			GBd
طول موج های مرکز خط راه (مجموعه)	λ	1294.53	1295.56	1296.59	nm
		1299.02	1300.05	1301.09
		1303.54	1304.58	1305.63
		1308.09	1309.14	1310.19
متوسط قدرت گیرنده در هر خط	THd	-28		-7	دی بی ام	1
قدرت گیرنده، هر خط راه ((OMA))				-7	دی بی ام
بازتاب گیرنده	SenOMA1			-26	دی بی	1
حساسیت گیرنده متوسط، هر خط	SenOMA2			-28	دی بی ام	2
گیرنده 3 دبیل قطع برقی بالا فرکانس، هر خط	لوسا			31	گاهرتز
آستانه آسیب، برای هر خط	از دست دادن	6.5			دی بی ام
LOS ادعا کرد	از دست دادن	-40			دی بی ام
LOS Deassert				-29	دی بی ام
هیسترسیس LOS		0.5			دی بی
