| Brand Name: | GEZHI or OEM |
| شماره مدل: | سوئیچ نوری 1×N(N≤8). |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Payment Terms: | T/T، وسترن یونیون |
RS232 و سوئیچ نوری رک مانت رابط اترنت 1×N(N≤8)
توضیحات محصول
1X8 سوئیچ های نوری Rack Mount امکان اتصال خودکار و تکرارپذیر یک فیبر مشترک را به 8 عدد فیبر خروجی یا ورودی می دهد.این سوئیچ های تمام نوری دو جهته هستند و می توانند در جهت 1x8 یا 8x1 استفاده شوند.سوئیچ های نوری رک را می توان به صورت دستی از پنل جلویی یا کنترل از طریق پورت RS232، پورت اترنت انتخاب کرد.این سوئیچ فیبر نوری در هر اندازه 1xN تا 1x128 موجود است.
به جز حالت تک 1260 تا 1650 نانومتر (1310/1550)، GEZHI Photonics همچنین سوئیچ نوری 460 نانومتری، 630 نانومتری، 780 نانومتری، 850 نانومتری، 980 نانومتری، 1064 نانومتری یا سوئیچ اپتیکال سفارشی تولید می‌کند.همچنین سوئیچ های فیبر نوری با قطر بزرگ مانند 105/125um، 400um و غیره در دسترس هستند.
|
برنامه های کاربردی FITL اندازه گیری خودکار مانیتورینگ از راه دور شبکه نوری سیستم نظارت و نگهداری کابل |
امکانات کاهش درج کم و سوئیچینگ سریع SerialNet، قابلیت اطمینان بالا، پایداری بالا صفحه نمایش ال سی دی کنترل RS232 و مدیریت از راه دور اترنت |
اطلاعات سفارش OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | حالت | طول موج | بسته | نوع فیبر | قطر فیبر | رابط |
|
1x4 1x8 1x16 1x32 1x64 1x128 S=Specity |
S=SM M=MM |
85=850 نانومتر 13=1310 نانومتر 15=1550 نانومتر 85/13=850/1300 13/15=1310/1550nm 460 نانومتر 780 نانومتر 980 نانومتر S=مشخص کنید |
1U=1U Rackmount 2U=2U Rackmount 3U=3U Rackmount 4U=4U Rackmount S=مشخص کنید |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=مشخص کنید |
AC=Single 85~265V DC=تک 36~72V AA=دوگانه 85~265V DD=دوگانه 36~72V AD=AC85~265V+DC36~75V |
00 = هیچ FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=مشخص کنید |
شاخص فنی
| پارامتر | واحد | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
| محدوده طول موج | نانومتر | 1260 ~ 1650 یا سفارشی | |||||||
| تست طول موج | نانومتر | 1310/1550 یا سفارشی | |||||||
| از دست دادن درج (حداکثر) | دسی بل | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
| برگشت ضرر | دسی بل | SM ≥ 50 | |||||||
| متقاطع | دسی بل | ≤-70 | |||||||
| PDL | دسی بل | ≤0.05 | |||||||
| WDL | دسی بل | ≤0.25 | |||||||
| TDL | دسی بل | ≤0.20 | |||||||
| تکرارپذیری | دسی بل | ≤0.02 | |||||||
| زمان تعویض | ام‌اس | ≤10 (کانال مجاور) | |||||||
| توان نوری | میلی وات | ≤500 | |||||||
| نوع فیبر | ام | 9/125 | |||||||
| رابط | / | FC، SC، LC، ST، SMA یا سفارشی | |||||||
| مانیتور پورت | / | RJ45 و RS232 یا سفارشی | |||||||
| منبع تغذیه کار (Plug Type) | V | AC:220V (50/60Hz) یا DC:36V~72V | |||||||
| دمای عملیاتی | ℃ | -10~60 | |||||||
| دمای ذخیره سازی | ℃ | -40~+85 | |||||||
| ابعاد نصب قفسه | میلی متر | سفارشی سازی 1U L483XW230XH44.5 (تا 16 کانال) در دسترس است. | |||||||
|
سفارشی سازی 2U L483XW230XH89 (تا 36 کانال) در دسترس است. سفارشی سازی 2U L483XW350XH89 (تا 64 کانال) در دسترس است. |
|||||||||
| سفارشی سازی 3U L483XW350XH133.5 (تا 128 کانال) در دسترس است. | |||||||||
| سفارشی سازی 4U L483XW350XH178 (تا 256 کانال) در دسترس است. | |||||||||

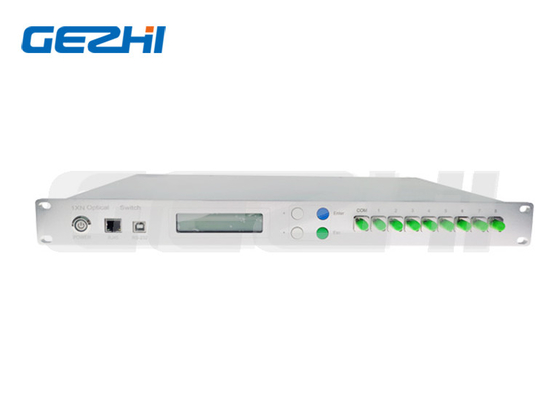

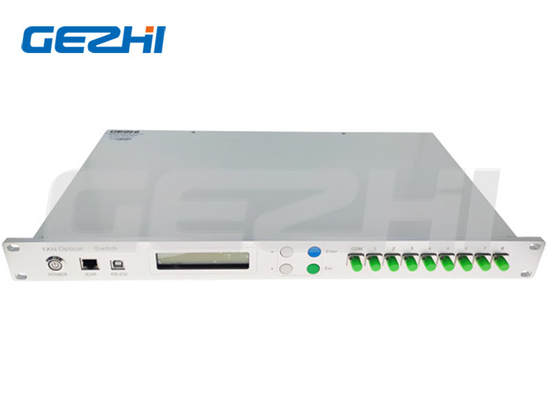

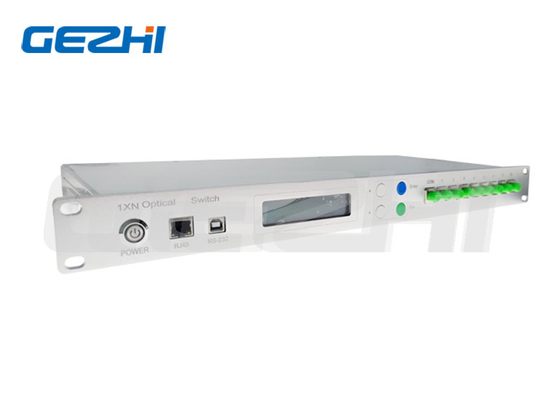

پنل جلو

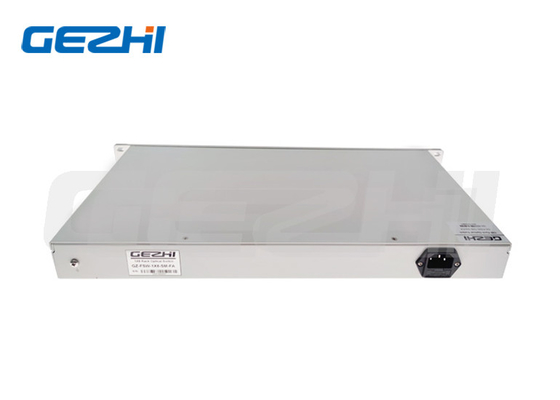

بازگشتپانل
|
|
