| Brand Name: | GEZHI or OEM |
| شماره مدل: | ماتریس سوئیچ نوری |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Payment Terms: | T/T، وسترن یونیون |
ماتریس سوئیچ نوری 48*2*4 با راندمان بالا برای اندازه گیری خودکار
شرح

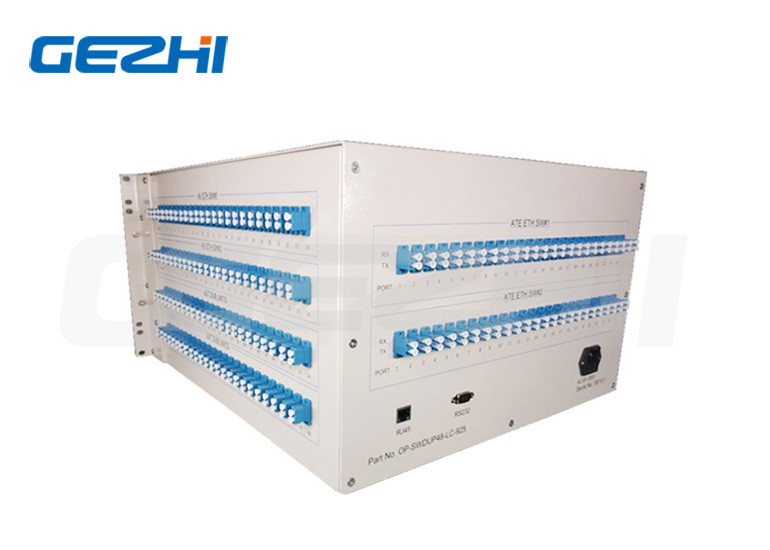

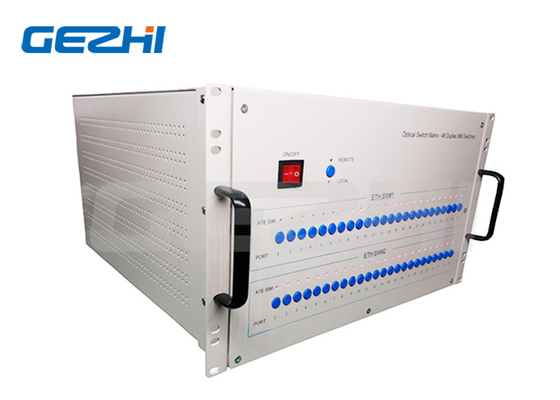

48 عدد رک مانت سوئیچ نوری 2x4 (D1x2).

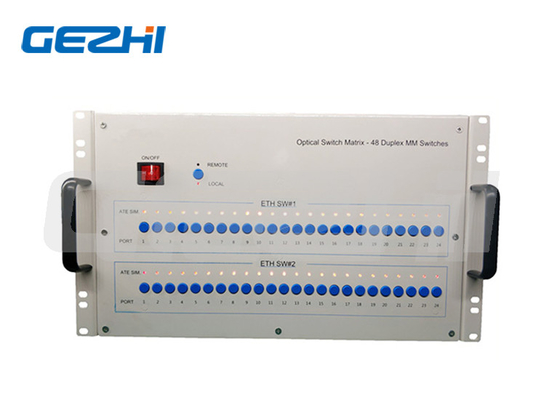

این سوئیچ نوری نوعی دستگاه کنترل مسیر نور است.یک مسیر نور را کنترل می کند و مسیر نور را تبدیل می کند.48-D1X2-U شامل 48 قطعه از ترکیب مسیر نور سوئیچ همزمان 2x4 از سوئیچ مکانیکی نوری، سوئیچ کنترل مسیر نور سوئیچ نوری می تواند 48 دکمه روی کنترل پانل باشد، همچنین می تواند از طریق حالت ارتباطی پورت سریال RS - 232 برد کوتاه باشد. یا از راه دور RJ45 ارتباط اترنت با ارسال یک برنامه کنترل فرمان کنترل مسیر نور سوئیچ، وضعیت تجهیزات مسیر نور توسط چراغ سبز و چراغ قرمز نشان می دهد مسیر نور.
امکانات
SerialNet، قابلیت اطمینان بالا، پایداری بالا
صفحه نمایش LED.صفحه نمایش بصری، عملکرد راحت
سیگنال انتقال شفافپایداری و قابلیت اطمینان بالا
کانال و فاصله زمانی اسکن خودکار را می توان تنظیم کرد

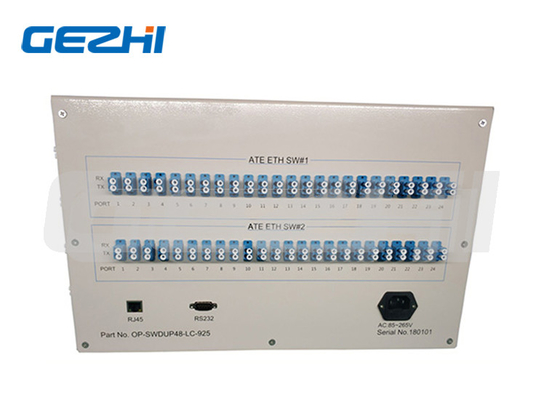

کنترل RS232 و مدیریت از راه دور اترنت RJ45
برنامه های کاربردی
FITL
اندازه گیری خودکار
سیستم نظارت و نگهداری کابل مانیتورینگ از راه دور شبکه نوری
شاخص فنی سوئیچ ماتریس نوری
| پارامتر | واحد | 48*2*4 |
| محدوده طول موج | نانومتر | 1260 ~ 1650 یا سفارشی |
| تست طول موج | نانومتر | 1310/1550 یا سفارشی |
| از دست دادن درج (حداکثر) | دسی بل | ≤1.5 |
| برگشت ضرر | دسی بل | SM ≥ 50 |
| متقاطع | دسی بل | ≤-55 |
| PDL | دسی بل | ≤0.05 |
| WDL | دسی بل | ≤0.25 |
| TDL | دسی بل | ≤0.20 |
| تکرارپذیری | دسی بل | ≤0.02 |
| زمان تعویض | ام‌اس | ≤10 (کانال مجاور) |
| توان نوری | میلی وات | ≤500 |
| نوع فیبر | ام | 9/125 |
| رابط | / | FC، SC، LC، ST، SMA یا سفارشی |
| مانیتور پورت | / | RJ45 و RS232 یا سفارشی |
| منبع تغذیه کار (Plug Type) | V | AC:220V (50/60Hz) یا DC:36V~72V |
| دمای عملیاتی | ℃ | -10~60 |
| دمای ذخیره سازی | ℃ | -40~+85 |
| ابعاد نصب قفسه | میلی متر | 6U: 483x500x267mm |
اطلاعات سفارش سوئیچ ماتریس نوری OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | حالت | طول موج | بسته | نوع فیبر | قطر فیبر | رابط |
|
48*2*4 S=Specity |
S=SM M=MM |
85=850 نانومتر 13=1310 نانومتر 15=1550 نانومتر 85/13=850/1300 13/15=1310/1550nm S=مشخص کنید |
1U=1U Rackmount 2U=2U Rackmount 3U=3U Rackmount 4U=4U Rackmount S=مشخص کنید |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=مشخص کنید |
AC=Single 85~265V DC=تک 36~72V AA=دوگانه 85~265V DD=دوگانه 36~72V AD=AC85~265V+DC36~75V |
00 = هیچ FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=مشخص کنید |
|
|
