| Brand Name: | GEZHI or OEM |
| شماره مدل: | ماژول 12CH MUX Fiber CWDM |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | Ngotiable |
| Payment Terms: | T/T، وسترن یونیون |

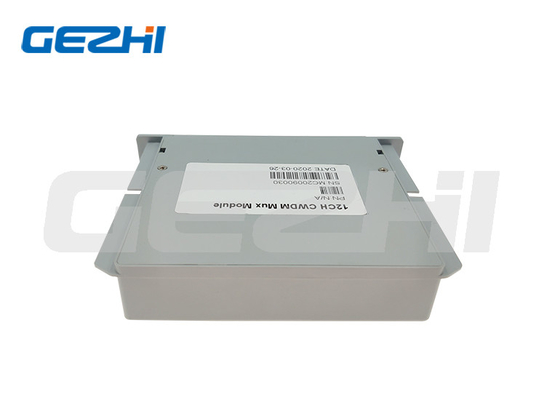

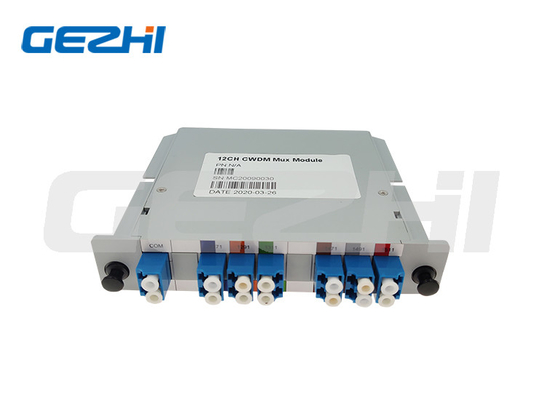

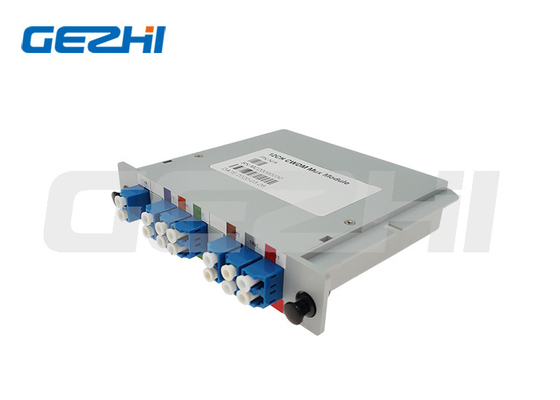

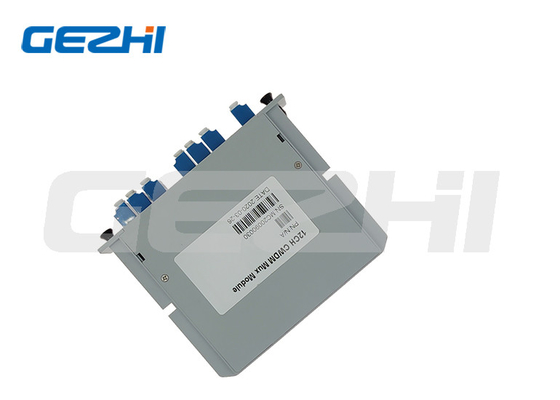

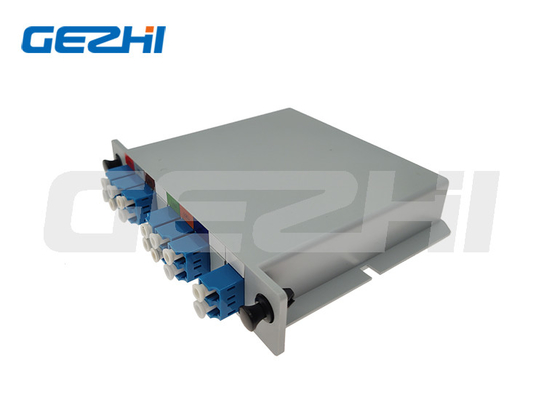

ماژول CWDM فیبر 12CH MUX با ایزوله بالا برای سیستم شبکه انتقال نوری غیرفعال
توضیحات محصول
نوع درج 1 * 12 mux demux CWDM
شرح:
CWDM از مالتی پلکسرهای نوری برای استفاده مجدد از طول موج های مختلف نور در یک فیبر واحد برای انتقال سیگنال ها استفاده می کند.
در انتهای دریافت لینک، سیگنال مختلط با استفاده از یک دی مولتی پلکسر نوری به سیگنال های فیبر تجزیه می شود.
طول موج های مختلف به تجهیزات گیرنده مربوطه متصل می شوند.
این دستگاه دارای باند عبور وسیع و ایزولاسیون بالا است که آن را برای عملکرد با لیزرهای ارزان قیمت و خنک نشده ایده آل می کند.
کاربرد:
تقویت کننده فیبر نوری
مانیتورینگ خط
مخابرات
سیستم CWDM
شبکه PON
زنجیر کابل
امکانات:
جداسازی کانال بالا
PDL کم
طراحی فشرده
سازگاری کانال به کانال خوب
طول موج کار گسترده: 1270-1610 نانومتر
دمای عملیات گسترده: -20 ℃ ~ 70 ℃
از دست دادن درج کم
قابلیت اطمینان و پایداری بالا
پارامترهای فنی
| پارامتر | 4CH | 6CH | 8CH | 12CH |
| طول موج مرکز (nm) | ITU یا ITU+1 (طول موج شروع قابل تنظیم) | |||
| مشخصات محصول | Mux orDemux یا Mux&Demux | |||
| طول موج کانال (nm) | 1270 تا 1610 | |||
| دقت طول موج مرکز (nm) | 0.5± | |||
| زیر و بمی کانال (nm) | 20 | |||
| باند عبور کانال (@ -0.5db پهنای باند (nm) | > 14 | |||
| از دست دادن درج (dB) | ≤1.4 | ≤2.6 | ≤3.0 | |
| یکنواختی کانال (dB) | ≤0.5 | ≤0.5 | ≤0.5 | |
| امواج کانال (dB) | 0.3 | |||
| جداسازی (dB) مجاور | > 30 | > 30 | > 30 | |
| جداسازی (dB) غیر مجاور | > 40 | > 40 | > 40 | |
| تلفات وابسته به قطبش (dB) | <0.2 | |||
| پراکندگی حالت قطبی (PS) | <0.1 | |||
| جهت دهی (dB) | > 50 | |||
| ضرر برگشتی (dB) | > 45 | |||
| نوع رابط | مشتری LC/APCOr مشخص شده است | |||
| حداکثر توان (mW) | 500 | |||
| دمای کاری (℃) | -20 تا 70 | |||
| دمای ذخیره سازی (℃) | -40 تا 85 | |||
| نوع بسته بندی (میلی متر) | LGX، جعبه، قفسه یا مشتری مشخص شده است | |||
| اندازه بسته بندی (میلی متر) | LGX: 201x256x44 یا 155x100x29 | |||
| جعبه: 100x80x10 یا 120x80x18 یا 141x120x28 | ||||
| رک: 1U: 484x260x44 یا 2U: 482x260x88 | ||||
مزیت تجاری
راه حل یک مرحله ای FTTH با بیش از 10 سال تجربه در ارتباطات فیبر نوری
فن آوری
(1) به مدت 15 سال به طور حرفه ای در تولید بسته بندی با دقت بالا دستگاه های نوری مشغول است.
(2) 10 سال تیم فنی
(3) فناوری اصلی خود را دارند
|
|
