ماژول سوئیچ نوری چند حالته OXC RS232 1100nm 19 "1x8

ماژول سوئیچ نوری چند حالته 1xN 19 "شاسی رک

سوئیچ Prism 1 Pr 8 GEZHI Photonics Co. ، Ltd امکان انتخاب کانال بین یک فیبر ورودی منفرد و یکی از هشت فیبر خروجی را فراهم می کند.به صورت الکتریکی فعال می شود و مستقل از میزان داده و قالب سیگنال کار می کند.شرکت GEZHI Photonics ، با مسئولیت محدود سوئیچ Prism 1x8 در یک Rackmount 19 "1U قرار دارد RS232 Control و RJ45 Ethernet Management Remote.

امکانات

افت درج کم ، تعویض سریع

صفحه نمایش LEDنمایش بصری ، عملکرد راحت

RS232 Control و RJ45 Ethernet Management Remote
SerialNet ، قابلیت اطمینان بالا ، پایداری بالا
سیگنال انتقال شفاف.پایداری و قابلیت اطمینان بالا
کانال و فاصله زمانی اسکن خودکار را می توان تنظیم کرد

برنامه های کاربردی

OXC ، OLP ، ROADM
سوئیچ طول موج سیستم تست
سوئیچ کانال سیستم حسگر نوری

مشخصات

مولفه های	واحد	شاخص ها
نوع واحد		FSW-1x8-MM-FP
محدوده طول موج	نانومتر	800 ~ 1100 نانومتر
طول موج را امتحان کنید	نانومتر	850 نانومتر
از دست دادن درج	دسی بل	نوع.0.8dB ، حداکثر ≤1.5 dB
تکرارپذیری	دسی بل	0.02 پوند
برگشت ضرر	دسی بل	35 پوند
کراس استالک	دسی بل	70 پوند
WDL	دسی بل	0.25 پوند
PDL	دسی بل	0.05 پوند
قدرت نوری	مگاوات	500 پوند
زمان تعویض	اماس	ms 10 میلی ثانیه (کانال مجاور)
نوع فیبر	هوم	9/125
رابط		FC / PC
بندر نظارت		RJ45 و RS-232
منبع تغذیه فعال (نوع پلاگین)	V	AC: 100 ～ 240 (50/60 هرتز)
مصرف برق	دبلیو	10 پوند
دمای کار	℃	-10 ～ 60
اندازه	میلی متر	1U: 483 x 230 x 45



کم قفل شدن با درج کم 1 × N (N≤16) تجهیزات سوئیچ نوری FSW-1X8-U

پanel برای توضیح:

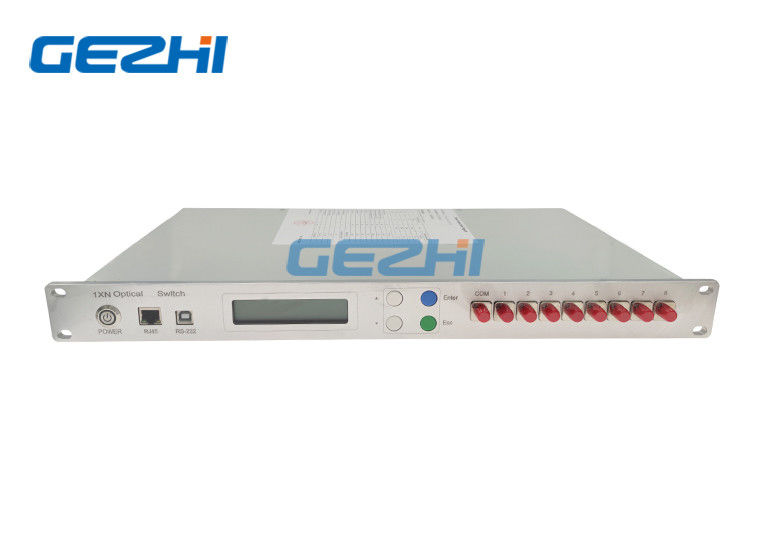

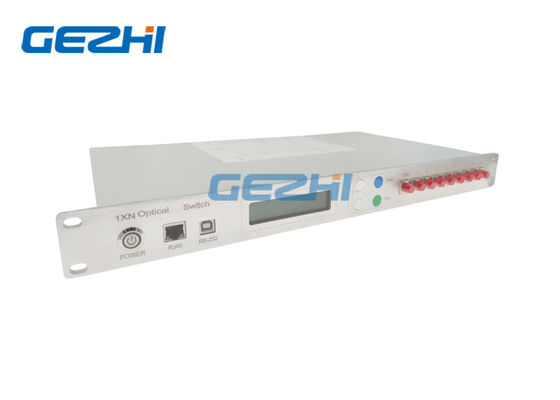

جلو پنل

◆قدرت: کلید اصلی منبع تغذیه

◆RJ45:رابط مدیریت شبکه ارتباطات ؛

◆RS-232:Rs- رابط سریالRS232 رابط ارتباط سریال

◆LCD:دستگاههایی که اطلاعات را مستقیماً نمایش می دهند.

◆: کلید برای بالا رفتن : کلید پایین رفتن وارد: کلید برای تعیین ؛

خروج: کلید لغو

◆کام،1 ~ 8:رابط فیبر ؛

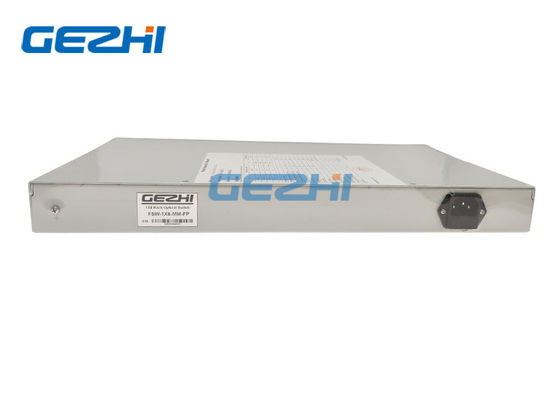

پنل پشتی

◆AC:1002 پوند40V: رابط سیم برق



بسته بندی
