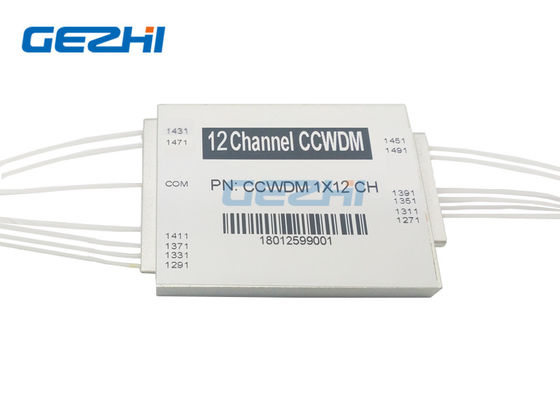

چند قطعه تقسیم طول موج درشت فشرده

Name: چند قطعه تقسیم طول موج درشت فشرده
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: CCWDM-1x12
Price: 744.08 USD
Availability: InStock

نام تجاری:	GEZHI or OEM
شماره مدل:	CCWDM-1x12
مقدار تولیدی:	1 کامپیوتر
قیمت:	قابل مذاکره
Delivery Time:	2-7 روز کاری
شرایط پرداخت:	T / T ، Western Union

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE RoHS ISO9001

نام مورد:

ماژول های منفعل CCWDM

کانال:

1x12

طول موج:

1271 ~ 1491nm

اتصال دهنده:

LC / UPC

کاربرد:

CATV

ویژگی:

از دست دادن کم درج

جزئیات بسته بندی:

2 قطعه در کف با کاغذ جعبه

قابلیت ارائه:

60000 قطعه در هر ماه

برجسته کردن:

ماژول 12 کانال CWDM

12 ماژول CWDM فشرده 12 CH

ماژول CCWDM منفعل 1x12

توضیحات محصول

12 کانال ماژول های چند قطعه تقسیم طول موج درشت فشرده

12 کانال ماژول های چند قطعه تقسیم طول موج درشت فشردهاز GEZHI به معنای اضافه کردن ظرفیت به شبکه فیبر نوری شما بدون نصب فیبر اضافی است.این پهنای باند و افزایش درآمد از کارخانه فیبر میراث را در یکی از کوچکترین بسته های صنعت فراهم می کند.12 کانال ماژول های چند قطعه تقسیم طول موج درشت فشرده مبتنی بر فناوری فیلتر نازک و بسته بندی میکرو نوری پیوند فلزی است.

12 کانال ماژول های چند قطعه تقسیم طول موج درشت فشرده می توانید جایگزین CWDM محصولات در ارتباطات از راه دور ، شبکه های شرکتی ، تلویزیون کابل ،شبکه های PON ، و زمینه های دیگرکاهش ضریب درج پایین باعث می شود که ماژول CCWDM در هنگام استفاده از ضعف سیگنال کمتری داشته باشد ، در نتیجه نیاز انرژی فرستنده سیگنال را کاهش می دهد.

امکانات	برنامه های کاربردی
از دست دادن درج کم جداسازی بالا ، PDL کم اندازه جمع و جور قابلیت اطمینان بالا و پایداری یکنواختی کانال به کانال خوب	شبکه های PON شبکه های مترو پیوندهای CATV شبکه های مخابراتی

مشخصات فنی

پارامتر		10 چ	12Ch	14 چ	16Ch	18Ch
طول موج عامل (nm)		1220 ~ 1620
طول موج کانال (nm)		1270،1290 ،… ، 1590،1610 یا 1271،1291 ،… ، 1591،1611
فاصله کانال (nm)		20
پهنای باند کانال (nm)		CWL +/- 6.5nm
ضرر درج (dB)		.51.5	.51.5	1.8 ≤	1.8 ≤	.02.0
کانال ریپل (dB)		.40.4
جداسازی (dB)	مجاور	> 30
	غیر همجوار	> 40
پراکندگی حالت قطبش (PS)		.20.2
ضرر وابسته به قطبش		.20.2
هدایت (dB)		> 45
بازده ضرر (dB)		> 45
انتقال قدرت حداکثر (mW)		500
دمای کار (℃)		-5 ~ + 70
دمای ذخیره سازی (℃)		-40 85
نوع فیبر		G657A1
اتصال دهنده		TBD
ابعاد بسته بندی (میلی متر)		L55 x W35 x H8			L55 x W45 x H8

12 کانال ماژول های چند قطعه تقسیم طول موج درشت فشرده

ترتیب اطلاعات

پیکربندی

شماره کانال

نوع رنگدانه

فیبر طول

کاهش (میلی متر))

اتصال دهنده

CC = CCWDM

10 = 10 کانال

41 = 4 + UPG

80 = 8 کانال

81 = 8 + UPG1

82 = 8 + UPG2

12 = 12 کانال

……

0 = 250um

1 = 900um

0 = 0.5m

1 = 1 متر
2 = 1.5 متر
3 = دیگران

1 = L55 x W35 xH8

2 = L55 x W45 xH8

0 = هیچکدام
1 = FC / APC
2 = FC / PC
3 = SC / APC
4 = SC / PC

5 = LC / APC
6 = LC / PC

7 = دیگران

فناوری بی نظیر فضای آزاد بی نظیر
12 کانال ماژول های چند قطعه تقسیم طول موج درشت فشرده ، فن آوری فضای آزاد را تصویب می کنند ، که از انتشار نور در فضای آزاد برای انتقال بی سیم داده ها استفاده می کند.در داخل دستگاه ، کانال های سیگنال مجاور به جای فیبر توسط پرتو موازی آبشار می شوند.این ماژول چند کانال دراز 12 کانال Compact Coarse Waves Division فضای زیادی را برای جعبه بسته صرفه جویی می کند ، و طرز کار بی نظیر نیز به CCWDM Mux Demux کمک می کند تا از بین برود.

چند قطعه تقسیم طول موج درشت فشرده 0

12 کانال ماژول های چند قطعه تقسیم طول موج درشت فشرده تنها راه حل فیبر

چند قطعه تقسیم طول موج درشت فشرده 1

12 کانال ماژول های چند قطعه تقسیم طول موج درشت فشرده

طراحی مکانیکی

نوع 1

چند قطعه تقسیم طول موج درشت فشرده 2

نوع 2

چند قطعه تقسیم طول موج درشت فشرده 3
