| Brand Name: | GEZHI or OEM |
| شماره مدل: | CCWDM-18CH |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 2-7 روز کاری |
| Payment Terms: | T / T ، Western Union |

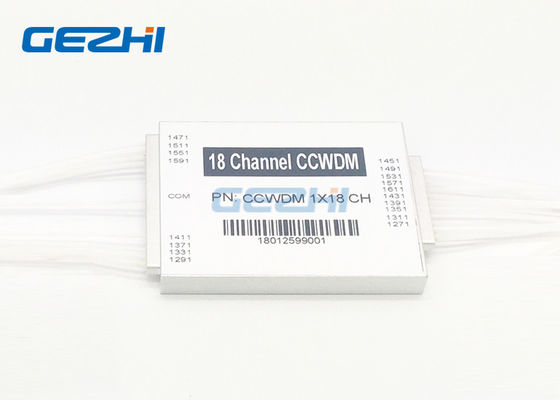

18 کانال ماژول CWDM MUX / DEMUX کامپکت
ماژول های CCWDM (Compact CWDM) از GEZHI به معنای اضافه کردن ظرفیت به شبکه فیبر نوری شما بدون نصب فیبر اضافی است.این پهنای باند و افزایش درآمد از کارخانه فیبر میراث را در یکی از کوچکترین بسته های صنعت فراهم می کند.ماژول CCWDM مبتنی بر فناوری فیلتر نازک فیلم و بسته بندی میکرو نوری باند فلزی است.در کانال 20nm با طول موج ITU Grid CWDM کار می کند
از 1270nm تا 1610nm یا 1271nm تا 1611nm.
امکانات | برنامه های کاربردی |
|
|
مشخصات فنی
| پارامتر | 10 چ | 12Ch | 14 چ | 16Ch | 18Ch | |
| طول موج عامل (nm) | 1220 ~ 1620 | |||||
| طول موج کانال (nm) | 1270،1290 ،… ، 1590،1610 یا 1271،1291 ،… ، 1591،1611 | |||||
| فاصله کانال (nm) | 20 | |||||
| پهنای باند کانال (nm) | CWL +/- 6.5nm | |||||
| ضرر درج (dB) | .51.5 | .51.5 | 1.8 ≤ | 1.8 ≤ | .02.0 | |
| کانال ریپل (dB) | .40.4 | |||||
| جداسازی (dB) | مجاور | > 30 | ||||
| غیر همجوار | > 40 | |||||
| پراکندگی حالت قطبش (PS) | .20.2 | |||||
| ضرر وابسته به قطبش | .20.2 | |||||
| هدایت (dB) | > 45 | |||||
| بازده ضرر (dB) | > 45 | |||||
| انتقال قدرت حداکثر (mW) | 500 | |||||
| دمای کار (℃) | -5 ~ + 70 | |||||
| دمای ذخیره سازی (℃) | -40 85 | |||||
| نوع فیبر | G657A1 | |||||
| اتصال دهنده | TBD | |||||
| ابعاد بسته بندی (میلی متر) | L55 x W35 x H8 | L55 x W45 x H8 | ||||
ترتیب اطلاعات
| پیکربندی | شماره کانال | نوع رنگدانه | فیبر طول | کاهش (میلی متر)) | اتصال دهنده |
| CC = CCWDM | 10 = 10 کانال | 0 = 250um | 0 = 0.5m | 1 = L55 x W35 xH8 | 0 = هیچکدام |
فناوری بی نظیر فضای آزاد بی نظیر
ماژول 18 کانال کامپکت CWDM Mux / DEMUX با استفاده از فناوری فضای آزاد ، که از انتشار نور در فضای آزاد برای انتقال بی سیم داده ها استفاده می کند.در داخل دستگاه ، کانال های سیگنال مجاور به جای فیبر توسط پرتو موازی آبشار می شوند.این باعث می شود فضای زیادی برای جعبه بسته صرفه جویی شود ، و طرز کار منحصر به فرد همچنین به CCWDM Mux Demux با از دست دادن کمتری کمک می کند.

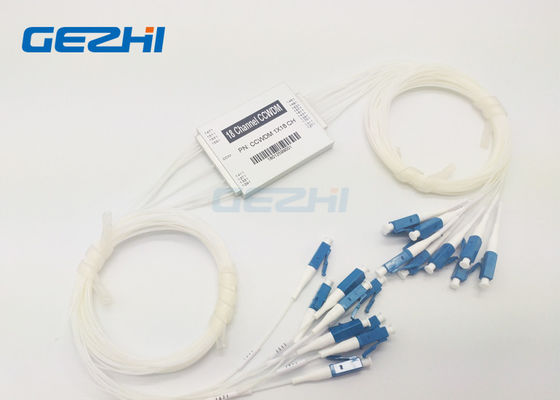

18 کانال ماژول CWDM MUX / DEMUX کامپکت
طراحی مکانیکی
نوع 1
نوع 2
بسته بندی
|
|
