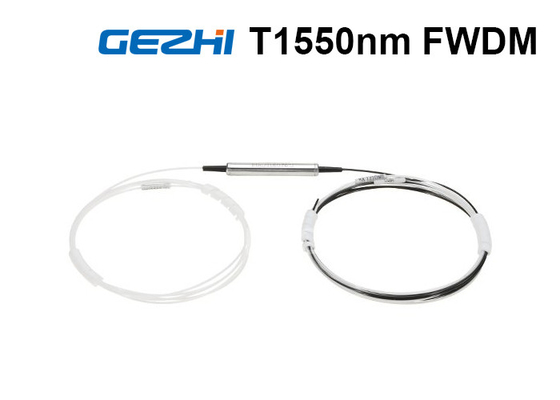

لوله فولادی 1x2 FWDM فیلتر لایه نازک فیلتر WDM Pass 1550nm Reflect 1310/1490nm

ماژول WDM فیلتر FTTX که به طور گسترده در EDFA، تقویت کننده های رامان، شبکه های WDM و ابزار دقیق فیبر نوری استفاده می شود، بر اساس فناوری فیلتر فیلم نازک (TFF) است.این دستگاه نور را در طول موج های مختلف در یک محدوده طول موج وسیع ترکیب یا جدا می کند.این می تواند ظرفیت یک فیبر واحد را برای دستیابی به ارتباطات دو طرفه افزایش دهد، به طوری که به طور گسترده در ارتقاء و گسترش شبکه نوری استفاده می شود، یا کسب و کار جامع جدید و غیره را معرفی می کند.



GEZHI Photonics دستگاه های فیلتر مبتنی بر فیلتر تقسیم طول موج چندگانه (WDM) را ارائه می دهد که برای برنامه های خاص شما برای باندهای طول موج خاص سفارشی شده اند.همانطور که ممکن است بدانید، سیستم GEPON خود روی 1310/1490 کار می کند، بنابراین سیگنال CATV در اینجا از طریق فیبر مشابه با استفاده از 1550 نانومتر تحویل داده می شود، و FWDM جایی است که همه این ها "مخلوط" می شوند.





تایپ کنید		FWDM
طول موج عملیاتی T: طول موج انتقال R: طول موج بازتابی 1310±50،1490±10، 1550±10 10±1610، 25±1625، 20±1650	نانومتر	T1550 R1310/1490
		T1490 R1310/1550
		T1310 R1490/1550
		T1550/1610 R1310/1490
		T1550/1625 R1310/1490
		T1625 R1310/1490/1550
		T1650 R1310/1490/1550
از دست دادن درج انتقال	دسی بل	≤0.80
از دست دادن درج بازتاب	دسی بل	≤0.60
جداسازی کانال انتقال	دسی بل	≥30
جداسازی کانال بازتابی	دسی بل	≥17
PDL	دسی بل	≤0.1
پایداری حرارتی طول موج	نانومتر/℃	0.003 ≤
ثبات حرارتی از دست دادن درج	دسی بل/℃	0.005 ≤
جهت دهی	دسی بل	≥55
برگشت ضرر	دسی بل	≥45
دمای عملیاتی	℃	-20 ~ 70
دمای ذخیره سازی	℃	-40~+85

توجه: 1. سفارشی سازی در دسترس است.

2. بدون کانکتور مشخص شده و 0.2dB تلفات اضافی به ازای هر کانکتور اضافه کنید.



• کانال عبور (انتقال): 1550 نانومتر
• کانال بازتاب: 1310 نانومتر و 1490 نانومتر
• ایزولاسیون بالا، قابلیت اطمینان و جداسازی کانال
• تلفات درج کم و قابلیت اطمینان محیطی عالی
• سازگار با RoHS



• بسته بندی لوله شیشه ای برای فیبر 250 میلی متری
• بسته بندی لوله فولادی برای فیبر 250 میلی متری و فیبر 900 میلی متری
• جعبه ABS برای فیبر 900um، 2.0mm و 3.0mm
• توجه داشته باشید:فیبر برهنه 250 میلی متری برای مجهز شدن به کانکتور بسیار ریز است



تصویر Aبرای T13/R15، T14/R1315، T1415/R13 FTTX فیلتر WDM است
تصویر Bبرای T15/R13، T13/R1415، T15/R1314، T1314/R15 FTTX فیلتر WDM است
