نام محصول: | CWDM Mux | شماره کانال: | 12CH |
---|---|---|---|
طول موج: | 1271 ~ 1511 | نوع خط: | موکس |
اتصال دهنده: | LC / UPC | کاربرد: | تقویت کننده فیبر نوری |
برجسته: | فیبر cwdm 1571nm,ماژول cwdm 12 کانال,تجهیزات cwdm 12Ch |

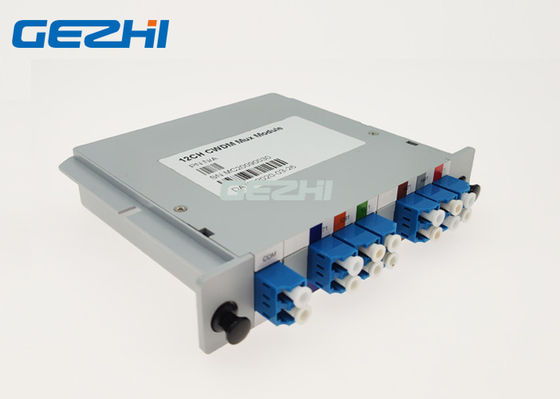

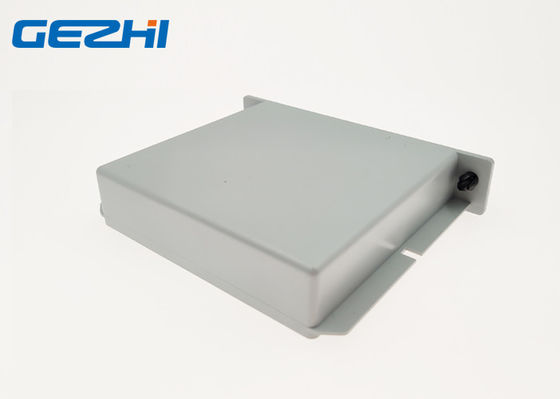

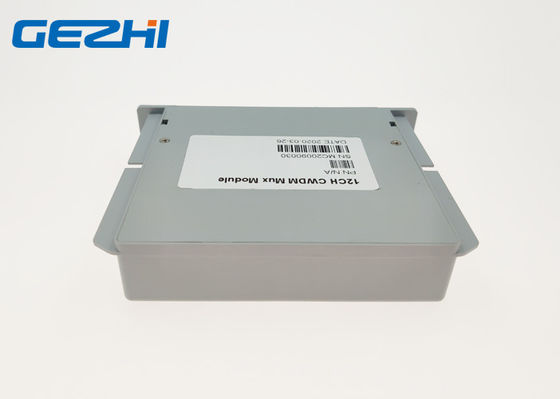

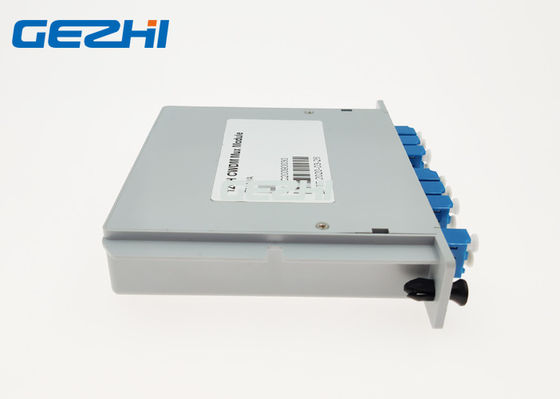

درج نوع 12 کانال CWDM Mux ماژول 1271 71 1571nm
ماژول MW MZZ 12 کانال GEZHI مبتنی بر فناوری فیلتر نازک دی الکتریک که با درج نوع بسته جعبه ABS توسط آداپتور LC / UPC وصل می شود.طول موج GEZHI 12 Channel CWDM Mux ماژول از 1271nm تا 1571nm است ، انتقال در یک فیبر نوری تنها با از دست دادن لینک 3DB.درج نوع 12 کانال CWDM ماژول Mux دارای انزوا کانال بالا است و بنابراین می تواند در یک سیستم دو جهته مورد استفاده قرار گیرد.این ماژول را می توان به عنوان یک multiplexer یا de-multiplexer استفاده کرد.
امکانات
از دست دادن کم درج
12 کانال در هر فیبر
دو جهته
می توان در تجهیزات 3U Rackmount قرار داد
می تواند به عنوان مولتی پلکسر یا دی مالتی پلکسر استفاده شود
برنامه های کاربردی
شبکه های ویدیویی نوری
کاربرد سلولی
تولید رویداد
مانیتورینگ خط
شبکه های فیبر تاریک
</s>avkanîشبکه های CWDM
پخش شبکه های مشارکت
مشخصات
پارامتر |
واحد |
ماژول CWDM 1x12 | ||
موکس | دموکس | |||
طول موج کانال | نانومتر |
1271 ~ 1571nm |
||
طول موج مرکز |
نانومتر | 0.5 | ||
فاصله کانال | نانومتر | 20 | ||
کانال گذر |
نانومتر | > 14 | ||
حداکثر ضرر درج | دسی بل | <3.0 | <3.0 | |
کانال ریپل | دسی بل | 0.3 | ||
انزوا |
مجاور | دسی بل | > 30 | |
غیر همجوار | دسی بل | > 40 | ||
دمای از دست دادن بی تحرکی |
dB / |
<0.005 |
||
دمای طول موج |
nm / ℃ |
<0.002 | ||
وابسته به قطبش |
دسی بل | <0.1 | ||
حالت قطبش |
دسی بل | <0.1 | ||
هدایت | دسی بل | > 50 | ||
برگشت ضرر | دسی بل | > 45 | ||
انتقال قدرت حداکثر | مگاوات | 300 | ||
درجه حرارت | ℃ | -5 ~ + 75 | ||
دمای ذخیره سازی | ℃ | -40 85 | ||
بعد بسته | میلی متر | L130x100x125 |
توجه: 1. سفارشی سازی در دسترس است.
2. مشخص شده با کانکتور
ترتیب اطلاعات
CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
تعداد کانال | نوع ماژول | نوع کابل | طول فیبر | اتصال ورودی |
خروجی اتصال دهنده |
|||||||
CWDM | 01 = 1 کانال 02 = 2 کانال 03 = 3 کانال 04 = 4 کانال ...... 16 = 16Channel 17 = 17 كانل 18 = 18 كانل |
0 = 100x80x10 میلی متر 1 = 142x102x14.5 میلی متر 2 = جعبه LGX 3 = 19 ″ 1U Rack X = دیگران |
00 = هیچ کدام 09 = 900um لوله شل 20 = 2.0 میلی متر 30 = 3.0 میلی متر |
05 = 0.5m 10 = 1.0m 15 = 1.5 متر 30 = 3.0m 40 = 4.0m 50 = 5.0m ...... |
0 = هیچ LP = LC / UPC LA = LC / APC SP = SC / UPC SA = SC / APC FP = FC / UPC FA = FC / APC X = سفارشی |
0 = هیچ |
فیلتر آبشار
ماژول Type 12CH CWDM Mux را وارد کنید
