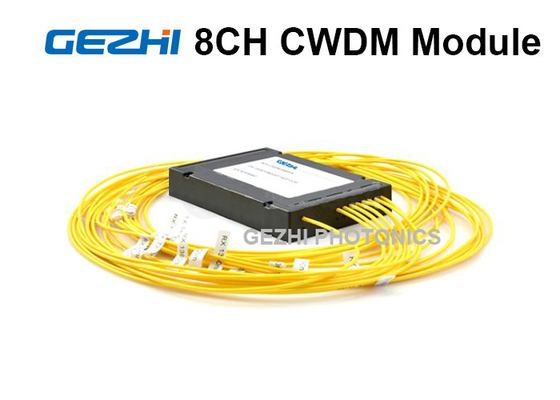

8 کانال سیمپلکس فیبر CWDM ماژول 1270 - 1610 نانومتر برای تقویت کننده فیبر نوری

سیمپلکس CWDM MUX

مولتی پلکسر GEZHI (MUX) با دی مالتی پلکسر (DEMUX) در طرف دیگر برای انتقال داده های تک جهتی روی یک فیبر کار می کند.



ماژول GEZHI Photonics 8CH CWDM Mux/Demux یک فناوری غیرفعال است که به هر پروتکلی اجازه می‌دهد تا زمانی که در یک طول موج خاص باشد (یعنی T1 روی فیبر در 1570 نانومتر در کنار اترنت 10 گیگابیت در ثانیه در 1590 نانومتر منتقل شود) از طریق پیوند منتقل شود.این امر امکان اثبات طولانی مدت زیرساخت شبکه را در آینده فراهم می کند زیرا مالتی پلکسرها به سادگی نور را با هر سرعت شبکه، صرف نظر از پروتکل در حال اجرا، شکست می دهند.

GEZHI Photonics مجموعه کاملی ازCWDM Mux Demuxومولتی پلکسر افزودن قطره نوری(OADM) واحدهای مناسب برای همه کاربردها مانند: اترنت گیگابیتی و 10G، SDH/SONET، ATM، ESCON، کانال فیبر، FTTx و CATV.و ما تنظیمات پورت اختیاری مانند:بندر اکسپرس،مانیتور پورت،پورت باند 1310 نانومتریو پورت 1550 نانومتری برای این مالتی پلکسرها بنا به انتخاب مشتری.





یک پورت مشترک:

• اتصالات LC، SC، ST و FC موجود است.

پورت استاندارد B 1310 نانومتر:

• به سیگنال 1310 نانومتری قدیمی اجازه عبور می دهد.یعنی می تواند اپتیک LR، اپتیک LX و غیره را حمل کند.
• اتصالات LC، SC، ST و FC موجود است.

پورت C استاندارد 1550 نانومتری:

• به سیگنال 1550 نانومتری قدیمی اجازه عبور می دهد.به این معنی که می تواند اپتیک ER، اپتیک ZR، اپتیک LX، اپتیک ZX و غیره را حمل کند.
• اتصالات LC، SC، ST و FC موجود است.

پورت D Mux/Demux برای طول موج های خاص:

• اتصالات LC، SC، ST و FC موجود است.
• مطابق با استاندارد ITU G.657A1 به عنوان پیش فرض.

پورت E Express:

• آبشاری دو ماژول CWDM mux/demux را فعال می کند و ظرفیت کانال را در پیوند فیبر مشترک دو برابر می کند.
• جداسازی کانال به‌عنوان پیش‌فرض 15 دسی‌بل است، در صورت درخواست، 16 دسی‌بل تا 40 دسی‌بل در دسترس است.
• اتصالات LC، SC، ST و FC موجود است.

پورت مانیتور F:

• تجهیزات اندازه گیری/مانیتورینگ مانند متر برق یا تحلیلگرهای شبکه را به خروجی های ماژول متصل می کند.
• پس از پایان نظارت، ابزارها را جدا کنید و شبکه بدون مزاحمت باقی می ماند.
• اتصالات LC، SC، ST و FC موجود است.
• درصد ضربه به صورت پیش‌فرض 5٪، 1٪، 2٪، 3٪ یا 10٪ در صورت درخواست موجود است.

طرح واقعی به نوع اتصال دهنده انتخاب شده و همچنین عوامل دیگر بستگی دارد.با این حال، طرح اصلی ثابت باقی می ماند. ما تنظیمات پورت اختیاری مانند: پورت اکسپرس، پورت مانیتور، پورت باند عبور 1310 نانومتری و پورت 1550 نانومتری را برای این مالتی پلکسرها بر اساس انتخاب مشتری ارائه می دهیم، هنگام استفاده با SDH/SONET قدیمی، طول موج های CWDM 12970، 12911، 1310، 1330 و 1350 نانومتر نباید استفاده شود. هنگام استفاده با SDN/SONET قدیمی 1550 نانومتری، از طول موج های 1510، 1530، 1550، 1570 و 1590 نانومتر CWDM استفاده نمی شود.
