جزئیات محصول:
پرداخت:
|
| نام محصول: | سوئیچ بای پس نوری تک | طول موج: | 1310 و 1550nm |
|---|---|---|---|
| نوع کنترل: | مسدود | منبع تغذیه: | 3 ولت |
| اتصال دهنده: | SC / UPC | کاربرد: | محافظت از شبکه نوری |
| برجسته: | سوئیچ بای پس نوری 2x2,سوئیچ بای پس نوری 1550 نانومتری,سوئیچ محافظ شبکه نوری SC / UPC |
||

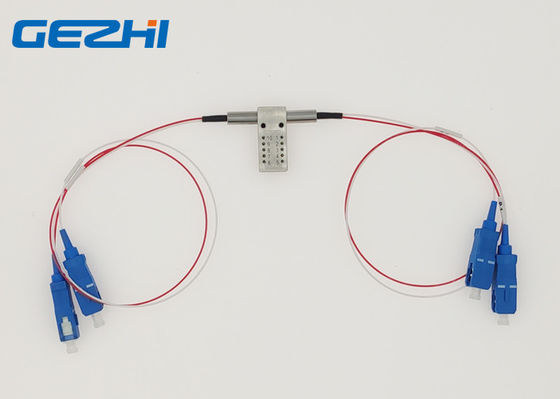

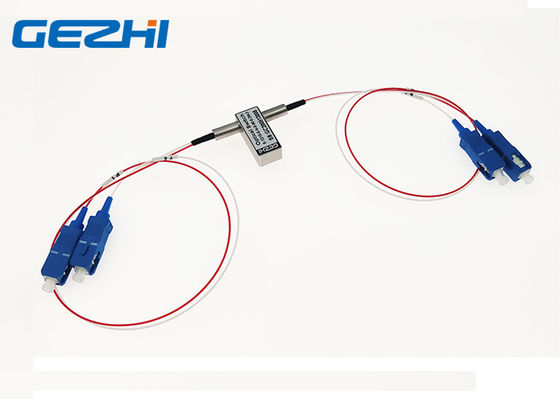

سوئیچ بای پس تک نوری 2x2 مسدود شده در محافظت / بازیابی شبکه شبکه نوری
سوئیچ بای پس نوری مسدود شده 2x2 تک شرکت GEZHI Photonics Co.، Ltd، tاو مسیر نوری از طریق واحدها کاملاً نوری است.یعنی هیچ تبدیل نوری به الکتریکی به نوری وجود ندارد.در مسیر فیبر نوری هیچ افت برق یا پهنای باند برق وجود ندارد.مسیر نوری یک سیگنال نوری ورودی را به یک فیبر خروجی منتقل می کند.سوئیچ بای پس نوری 2x2 با برنامه های رایج برای این دستگاه عبارتند از: مسیریابی نوری ، بای پس سیستم ، ترمیم شبکه حلقه ای و آزمایش برگشت برگشت.
|
امکانات جداسازی کانال بالا کم هزینه بی نظیر |
برنامه های کاربردی مسیریابی نوری قابل تنظیم است افزودن و رها کردن نوری محافظت / ترمیم شبکه نوری سیستم های آزمایش شبکه |
مشخصات
| مولفه های | GZ-FSW-2 × 2B | ||
| محدوده طول موج | نانومتر | 850 ± 40/1300 40 | 1260 ～ 1650 |
| طول متوسط کار می کند | نانومتر | 850/1300 | 1310/1490/1550/1625/1650 |
| از دست دادن درج | دسی بل | نوع: 0.8 حداکثر: 1.2 | نوع: 0.6 حداکثر: 0.8 |
| برگشت ضرر | دسی بل | MM≥30 SM≥50 | |
| کراس استالک | دسی بل | MM≥35 SM≥55 | |
| PDL | دسی بل | 05.05 | |
| WDL | دسی بل | 25/2 پوند | |
| TDL | دسی بل | 25/2 پوند | |
| تکرارپذیری | دسی بل | 2 ± 0.02 | |
| منبع تغذیه | v | 3.0 یا 5.0 | |
| طول عمر | بار | 10 پوند7 | |
| تغییر زمان | اماس | 8 پوند | |
| قدرت انتقال | مگاوات | 500 پوند | |
| دمای کار | ℃ | -20 ～ + 70 | |
| دمای ذخیره سازی | ℃ | -40 ～ + 85 | |
| وزن | g | 16 | |
| بعد، ابعاد، اندازه | میلی متر | (L) 27.0 × (W) 12.0 × (H) 8.2 سفارشی سازی موجود است. | |

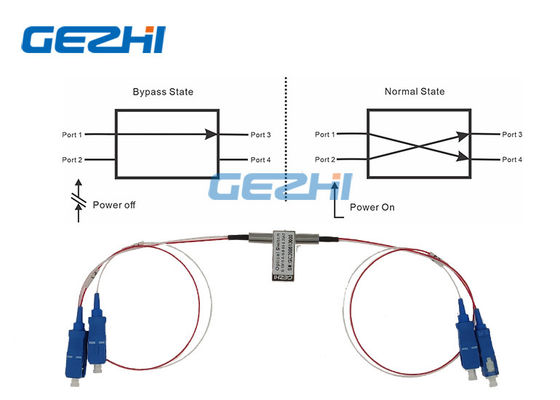

مسیر نوری
| وضعیت یک | وضعیت دو |
|
|
 |
سنجاق
| مولفه های | سنجاق | درایو الکتریکی | سنسور وضعیت | ||||||
| 2 × 2B | مسیر نوری | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| غیر قفل | P1-P3 | - | - | - | - | نزدیک | باز کن | باز کن | نزدیک |
| P1-P4 ، P2-P3 | V + | - | - | GND | باز کن | نزدیک | نزدیک | باز کن | |
| قفل کردن | P1-P3 | - | - | GND | V + | نزدیک | باز کن | باز کن | نزدیک |
| P1-P4 P2-P3 | V + | GND | - | - | باز کن | نزدیک | نزدیک | باز کن |
|
اطلاعات سفارش
GZ-FSW-2 × 2B
| حالت | طول موج | نوع ولتاژ | مدل کنترل | نوع فیبر | قطر فیبر | طول فیبر | اتصال دهنده |
| S = SM M = MM |
85 = 850 نانومتر 13 = 1310nm 15 = 1550 نانومتر 13/15 = 1310/1550 نانومتر X = دیگران |
3 = 3 ولت 5 = 5 ولت |
L = اتصال N = غیر اتصال دهنده |
5 = 50/125 6 = 62.5 / 125 9 = 125/9 X = دیگران |
25 = 250um 90 = 900um 20 = 2.0 میلی متر 30 = 3.0 میلی متر X = دیگران |
1 = 1 دقیقه 2 = 1.5 متر X = دیگران |
0 = هیچ X = دیگران |
