| طول موج: | 1260 ~ 1650nm | نوع کنترل: | غیر چفت |
|---|---|---|---|
| منبع تغذیه: | 5V | اتصال دهنده: | FC / APC |
| نام محصول: | فیبر نوری سوئیچ ها | امکانات: | اعوجاج نوری دو طرفه |
| برجسته: | سوئیچ های نوری 1x8,سوئیچ های نوری مکانیکی 1650 نانومتر,سوئیچ های نوری دو طرفه |
||

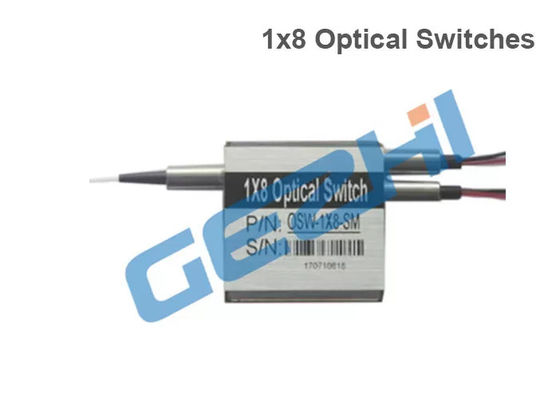

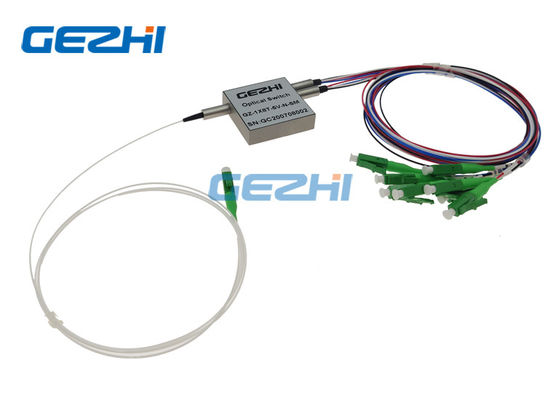

سوئیچ های نوری فیبر نوری مکانیکی Mini 1x8 سوئیچ نوری بدون جوش
سوییچ فیبر نوری مکانیکی GEZHI 'Mini 1 × 8 (سوئیچ نوری 1 × 1) از طول موج در طول موج 1260nm 50 1650nm یا طول موج چند حالته 850nm پشتیبانی می کند ، نوع کوچک آن با اندازه 35x35x9mm است.این از دست دادن درج کم ، قابلیت اطمینان فوق العاده بالا ، سرعت سوئیچینگ سریع و همچنین عملکرد دو جهته را ارائه می دهد.سوئیچ های نوری به طور گسترده ای برای محافظت ، شبکه نوری ، محافظت از فرستنده و گیرنده ، سیستم تست شبکه و ابزار مورد استفاده قرار می گیرند.
امکانات
زمان تعویض کوتاه
اعوجاج نوری با دو جهته
طراحی جمع و جور ، اندازه کوچک
بحث متقابل کم ، از دست دادن درج کم
طیف وسیعی از طول موج عامل
برنامه های کاربردی
نظارت بر سیستم
تحقیق و توسعه در آزمایشگاه
محافظت و ترمیم شبکه
شبکه متروپولیتن
ابزار دقیق ، آزمایش و اندازه گیری
مشخصات
| مینی 1 × 8نوریتعویض | واحد | معمول |
| طول عمل | نانومتر | 850nm یا 1250 ~ 1650nm |
| ضرر درج | دسی بل | <1.0 (MM) ،<1.2 (SM) |
| ضرر وابسته به طول موج | دسی بل | <0.25 (MM) ،<0.30 (SM) |
| ضرر وابسته به قطبش | دسی بل | <0.1 |
| برگشت ضرر | دسی بل | MM:> 35 ، SM:> 55 |
| صلیب بحث | دسی بل | MM:> 40 ، SM:> 55 |
| زمان تعویض | اماس | نمونه: 4 حداکثر: 10 |
| تکرارپذیری | دسی بل | ± 0.02 |
| دوام | چرخه ها | > 10 میلیون |
| نوع تعویض | لتچینگ / عدم چفت شدن | |
| انتقال قدرت نوری | مگاوات | <500mW |
| ولتاژ بهره برداری | VDC | 3 ولت یا 5 ولت |
| دمای کارکرد | ℃ | 0 ~ + 70 |
| دمای ذخیره سازی | ℃ | -40 ~ + 85 |
| نوع فیبر | / | فیبر SM / MM |
| ابعاد بسته بندی | میلی متر | 35L x 35W x 9H |
توجه: 1. سفارشی سازی در دسترس است.
2. مشخص شده بدون اتصال ، و از دست دادن 0.2dB اضافی در هر اتصال اضافه کنید.
برقی
| مشخصات فنی | ولتاژ | جاری | مقاومت |
| گیربکس 5 ولت | 5.5 ~ 5.5 ولت | 22.2 (10٪) میلی آمپر | 202.5 (10 ±)) Ω |
| 5V بدون چفت | 5.5 ~ 5.5 ولت | 31 (10 ±)) میلی آمپر | 145 (10٪)) Ω |
| قفل شدن 3 ولت | 2.3 ~ 3.3 V | 33.3 ± (10 ±)) میلی آمپر | 90 (10٪)) Ω |
| 3V بدون چفت شدن | 2.3 ~ 3.3 V | 46.7 (10 ±)) میلی آمپر | 64.2 (10٪)) Ω |
ترتیب اطلاعات
GZ-FSW-1x8T-x-xx-xx-xx-xx-x
| ایکس | XX | ایکس | ایکس | XX | XX | ایکس |
| حالت | طول موج | نوع ولتاژ | مدل کنترل | قطر فیبر | طول فیبر | اتصال دهنده |
|
S = SM 9/125 M5 = MM 50/125 M6 = MM 62.5 / 125 |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = دیگران |
3 = 3 ولت 5 = 5 ولت |
L = چسبیدن N = عدم چسبیدن |
25 = 250um 90 = 900um |
05 = 0.5m 10 = 1.0m X = دیگران |
0 = هیچکدام 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC X = دیگران |
پین
بعد، ابعاد، اندازه
