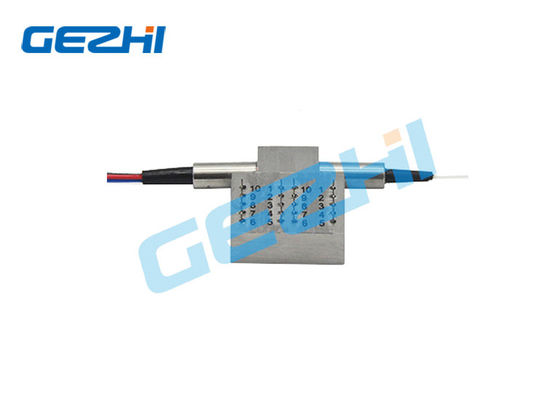

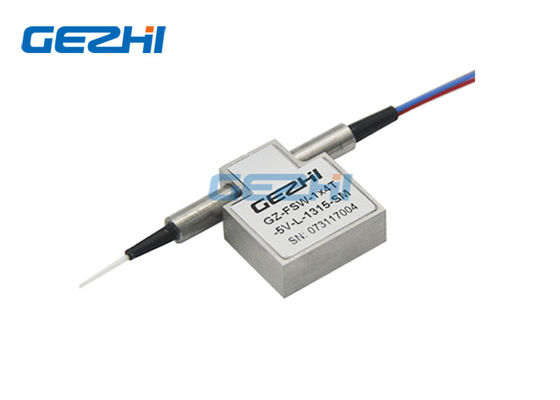

سوئیچ های نوری FSW-1x4T Mini Opto-Machanical با دو جهته
سوئیچهای نوری Opto-Machanical GEZHI Series FSW-1x4T Mini Opto-Machanical سوئیچهای دو جهته کانالها را با هدایت یا مسدود کردن سیگنال نوری ورودی به فیبر خروجی متصل می کنند.این کار با استفاده از یک اختراع ثبت شده در انتظار تنظیم پیکربندی اپتو مکانیکی و از طریق سیگنال کنترل الکتریکی فعال می شود.نسخه قفل شده پس از برداشتن سیگنال درایو ، مسیر نوری انتخاب شده را حفظ می کند ، در حالی که نسخه های غیر چشمی هنگام حذف برق به حالت پیش فرض یا حالت باز یا بسته می شوند.سوئیچ های نوری FSW-1x4T Mini Opto-Machanical Bi-جهت دار دارای سنسور موقعیت الکتریکی یکپارچه است.طراحی پیشرفته جدید مبتنی بر مواد جدید ، به طور قابل توجهی حساسیت موقعیت مکانی را کاهش می دهد ، و دارای مقاومت بی نظیری در برابر چاههای غیرقابل مقایسه است.
امکانات |
برنامه های کاربردی |
|
|
مشخصات
سوئیچ نوع 1x4 T | واحد | معمول |
طول عمل | نانومتر | 850nm یا 1310/1490 / 1550nm |
ضرر درج 1 | دسی بل | <0.8 |
ضرر وابسته به طول موج | دسی بل | <0.2 |
ضرر وابسته به قطبش | دسی بل | <0.2 |
برگشت ضرر | دسی بل | SM:> 55 MM:> 40 |
صلیب بحث | دسی بل | SM:> 55 MM:> 40 |
زمان تعویض | اماس | نمونه: 4 حداکثر: 10 |
تکرارپذیری | دسی بل | ± 0.02 |
دوام | چرخه ها | > 10 میلیون |
نوع تعویض | لتچینگ / عدم چفت شدن | |
انتقال قدرت نوری | مگاوات | <500mW |
ولتاژ بهره برداری | VDC | 3 ولت یا 5 ولت |
دمای کارکرد | ℃ | -5 ~ + 70 |
دمای ذخیره سازی | ℃ | -40 ~ + 85 |
نوع فیبر | / | فیبر SM / MM |
ابعاد بسته بندی | میلی متر | 27L x 23W x 8.2H |
توجه: 1. سفارشی سازی در دسترس است.
2. مشخص شده بدون اتصال ، و از دست دادن 0.2dB اضافی در هر اتصال اضافه کنید.
تایپ کنید |
دولت |
مسیر نوری |
درایو برقی | سنسور وضعیت | ||||||||||||||
رله 1 (پین) | رله 2 (پین) | رله 1 (پین) | رله 2 (پین) | |||||||||||||||
1 | 5 | 6 | 10 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | 2-3 | 3-4 | 7-8 | 8-9 | |||
1x4 | آ | COM-P1 سیاه | - | - | GND | V + | V + | GND | - | - | بستن | باز کن | باز کن | بستن | باز کن | بستن | کلوزه | باز کن |
چفت و بست |
ب | COM-P2 قرمز | V + | GND | - | - | - | - | GND | V + | باز کن | بستن | بستن | باز کن | بستن | باز کن | باز کن | بستن |
ج | COM-P3 آبی | - | - | GND | V + | - | - | GND | V + | بستن | باز کن | باز کن | بستن | بستن | باز کن | باز کن | بستن | |
د | COM-P4 سفید | V + | GND | - | - | V + | GND | - | - | باز کن | بستن | بستن | باز کن | باز کن | بستن | بستن | باز کن | |
غیر لچینگ |
آ | COM-P1 سیاه | - | - | - | - | V + | - | - | GND | بستن | باز کن | باز کن | بستن | باز کن | بستن | بستن | باز کن |
ب | COM-P2 قرمز | V + | - | - | GND | - | - | - | - | باز کن | بستن | بستن | باز کن | بستن | باز کن | باز کن | بستن | |
ج | COM-P3 آبی | - | - | - | - | - | - | - | - | بستن | باز کن | باز کن | بستن | بستن | باز کن | باز کن | بستن | |
د | COM-P4 سفید | V + | - | - | GND | V + | - | - | GND | باز کن | بستن | بستن | باز کن | باز کن | بستن | بستن | باز کن |
ترتیب اطلاعات
GZ-FSW-1x4T-x-xx-xx-xx-xx-x
ایکس | XX | ایکس | ایکس | XX | XX | ایکس |
حالت | طول موج | نوع ولتاژ | مدل کنترل | قطر فیبر | طول فیبر | اتصال دهنده |
S = SM 9/125 M5 = MM 50/125 M6 = MM 62.5 / 125 |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm 760 = 760nm 1742 = 1742nm X = دیگران |
3 = 3 ولت 5 = 5 ولت |
L = چسبیدن N = عدم چسبیدن |
25 = 250um 90 = 900um |
05 = 0.5m 10 = 1.0m X = دیگران |
0 = هیچکدام 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC X = دیگران |
