جزئیات محصول:
پرداخت:
|
| طول موج: | 1310 و 1550nm | نوع کنترل: | عدم چسبیدن |
|---|---|---|---|
| منبع تغذیه: | 5V | اتصال دهنده: | SC / UPC |
| نام محصول: | ماژول سوئیچ بای پس نوری فیبر نوری 2x2 | قدرت انتقال: | 00500mW |
| برجسته: | سوئیچ بای پس از فیبر 2x2,ماژول سوئیچ بای پس از 1550 نانومتر,سوئیچ بای پس نوری تک حالت |
||
ماژول سوئیچ بای پس نوری فیبر نوری SM 1310 / 1550nm SM
بسته بندی ماژول بای پس از فیبر نوری GEZHI 2x2 در یک کیس فلزی با دمای کار بالا.این مجهز به تک حالته 1310 و 1550 نانومتر از نوع غیر لاتکس SC / APC می باشد.2x2 Bypass Fiberoptic Switch کانال های نوری را با هدایت یک سیگنال نوری ورودی به یک فیبر خروجی انتخاب شده متصل می کند.این امر با استفاده از یک اختراع ثبت شده در انتظار تنظیمات اختصاصی اپتو-مکانیکی و از طریق سیگنال کنترل الکتریکی فعال می شود.سوئیچ قابلیت اطمینان فوق العاده بالا و سرعت سریع سوئیچینگ و همچنین عملکرد دو جهته را ارائه می دهد.سوئیچ های فیبروپتیک بای پس 2x2 راه حل تعویض واقعی برای برنامه های شبکه نوری هستند.
امکانات
برنامه های کاربردی
مرد
تحقیق و توسعه در آزمایشگاه
مانیتورینگ سیستم
قابل تنظیم OADM
مشخصات
|
مولفه های
|
GZ-FSW-2 × 2Bآ | ||
| دامنه طول موج | نانومتر | 40 8 850/1300 ± 40 | 1260 ～ 1650 |
| طول کارکرد | نانومتر | 850/1300 | 1310/1490/1550/1625/1650 |
| ضرر درج | دسی بل | نوع: 0.8 حداکثر: 1.2 | نوع: 0.7 حداکثر: 1.0 |
| برگشت ضرر | دسی بل | MM≥30 SM≥50 | |
| متقاطع | دسی بل | MM≥35 SM≥55 | |
| PDL | دسی بل | .050.05 | |
| WDL | دسی بل | .20.25 | |
| TDL | دسی بل | .20.25 | |
| تکرارپذیری | دسی بل | 2 2 0.02 | |
| منبع تغذیه | v | 3.0 یا 5.0 | |
| طول عمر | بار | ≥107 | |
| زمان تعویض | اماس | 8 پوند | |
| قدرت انتقال | مگاوات | 500 پوند | |
| دمای کارکرد | ℃ | -20 ～ + 70 | |
| دمای ذخیره سازی | ℃ | -40 ～ + 85 | |
| بعد، ابعاد، اندازه | میلی متر | (L) 55.0 × (W) 30.0 × (H) 12.8 سفارشی سازی در دسترس است. | |
مسیر نوری
| PN | مسیر نوری | درایو برقی | سنسور وضعیت | مسیر نوری | |||
| GZ-FSW-2 × 2BA | PIN1 | PIN3 | PIN2 | PIN4 | |||
| عدم چفت شدن | P1 — P3 | - | - | نزدیک | / |
|
میان بر |
| P1 — P4 P2 — P3 |
V + | GND | باز کن | / |
|
معمولی | |
اطلاعات سفارش
GZ-2 × 2BA-X-xx-xxx-xx-xx
| حالت | طول موج | نوع ولتاژ | مدل کنترل | نوع فیبر | قطر فیبر | طول فیبر | اتصال دهنده |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = دیگران |
3 = 3 ولت 5 = 5 ولت |
L = چسبیدن N = عدم چسبیدن |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = دیگران |
25 = 250um 90 = 900um 20 = 2.0 میلی متر 30 = 3.0 میلی متر X = دیگران |
1 = 1 متر 2 = 1.5 متر X = دیگران |
0 = هیچکدام 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |

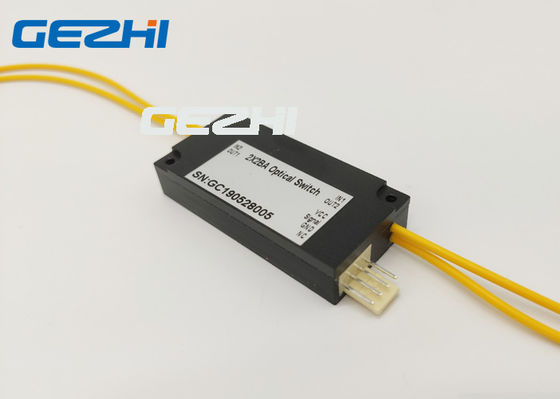

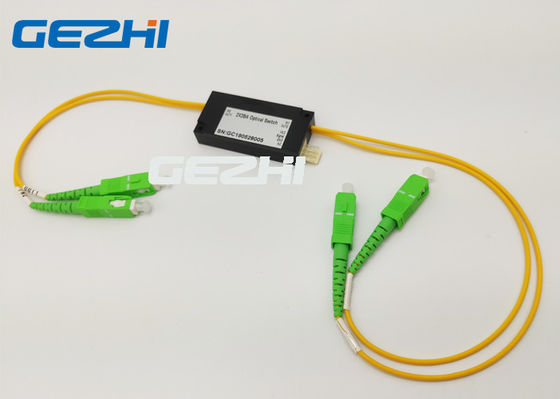

تصویر ماژول سوئیچ بای پس نوری فیبر نوری 2x2
