جزئیات محصول:
پرداخت:
|
| طول موج: | 1379/1397/1550/1626nm | نوع خط: | تک فیبر |
|---|---|---|---|
| کاربرد: | شبکه WDM | رابط: | FC/APC |
| برجسته: | فیلتر حفظ قطبش DWDM,FC APC PM DWDM |
||

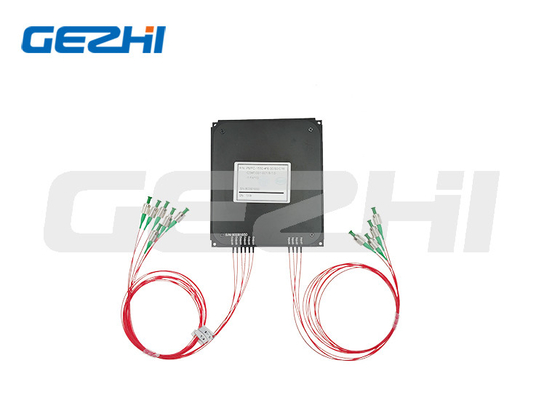

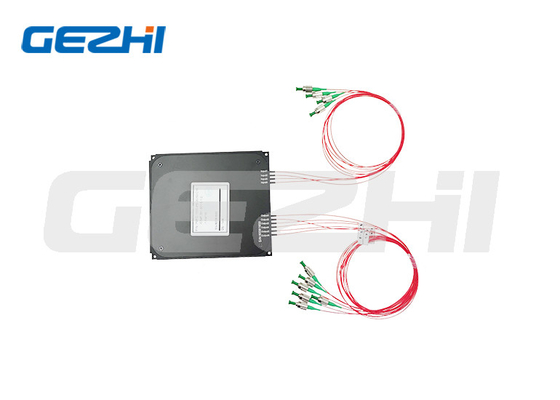

پایداری و قابلیت اطمینان بالا قطبش حفظ DWDM برای شبکه DWDM
شرح
فیلتر DWDM نگهداری قطبی با IL کم، تلفات برگشتی بالا، نسبت خاموشی بالا و پایداری و قابلیت اطمینان محیطی عالی مشخص می شود.آنها برای تقویت کننده های فیبر حفظ قطبی، شبکه DWDM و سیستم های ارتباطی با سرعت بالا و برنامه های ابزار دقیق ایده آل هستند.
امکانات
از دست دادن درج کم
نسبت انقراض بالا
ایزوله کانال بالا
پایداری و قابلیت اطمینان بالا
برنامه های کاربردی
کانال ها اضافه / رها می کنند
شبکه DWDM
تقویت کننده فیبر نوری
سیستم فیبر نوری
مشخصات عملکرد
| مولفه های | واحد | ارزش های | |||||
| شماره کانال | / | 4CH | 8CH | 16CH | |||
| طول موج مرکز | نانومتر | شبکه ITU | |||||
| فاصله کانال | گیگاهرتز | 50 گیگاهرتز؛100 گیگاهرتز؛200 گیگاهرتز | |||||
| باند عبور کانال (@-0.5dB) | نانومتر | 50 گیگاهرتز: > 0.1;100 گیگاهرتز: > 0.22;200 گیگاهرتز: > 0.5 | |||||
| از دست دادن درج | دسی بل | ≤2.0 | ≤3.2 | ≤5.0 | |||
| انزوا | مجاور | دسی بل | ≥25 | ||||
| غیر مجاور | دسی بل | ≥35 | |||||
| نسبت انقراض | دسی بل | ≥18 | |||||
| برگشت ضرر | دسی بل | ≥50 | |||||
| پایداری حرارتی طول موج | نانومتر/℃ | 0.003 ≤ | |||||
| ثبات حرارتی از دست دادن درج | دسی بل/℃ | ≤0.005 | |||||
| حداکثر توان هندلینگ (CW) | دبلیو | 0.3، 1 یا 2 | |||||
| نیروی کششی | ن | ≤5 | |||||
| دمای عملیاتی | ℃ | -5~+75 | |||||
| دمای ذخیره سازی | ℃ | -40~+85 | |||||
| ابعاد بسته | میلی متر | 100x80x10 | 100x80x10 | 120x80x18 | |||
توجه: 1. مشخصات فوق برای دستگاه بدون کانکتور است، اگر با کانکتور، IL 0.3dB بالاتر است، افت بازگشت با کاهش 5dB و نسبت خاموشی 2dB کاهش می یابد.
2. برای برنامه های کاربردی با قدرت بالای 10 وات، از بسته سینک حرارتی استفاده خواهیم کرد
3. اگر برنامه پالس وجود دارد، لطفاً مطمئن شوید که انرژی پالس و اوج قدرت را به ما اطلاع دهید.
اطلاعات سفارش PMDWDM
| ① فاصله گذاری کانال | 050 = 50 گیگاهرتز؛100 = 100 گیگاهرتز؛200=200 گیگاهرتز |
| ②شماره کانال؛ | 04=1x4;08=1x8;16=1x16 |
| ③طول موج کانال اول: | C21=1560.61nm;C23=1558.98nm.S=مشخص کنید |
| ④طول موج آخرین کانال: | C21=1560.61nm;C23=1558.98nm.S=مشخص کنید |
| ⑤محور کاری: | B=هر دو محور کار می کنند.F = محور آهسته کار می کند، محور سریع مسدود شده است |
| ⑥نوع فیبر: | PM1550;S=مشخص کنید |
| ⑦پاور هندلینگ: | 0L=0.3W;01=1W;02=2W |
| ⑧ ابعاد بسته: | A1 = 100x80x10mm;A2 = 120x80x18mm;S=مشخص کنید |
| ⑨نوع پیگتیل: | 00 = فیبر لخت.لوله شل 09=900um |
| ⑩طول فیبر: | 08=0.8m;10=1 متر;S=مشخص کنید |
| ⑪نوع کانکتور: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC؛S=مشخص کنید |
