ماژول ABS Mount Rack DWDM MUX DEMUX 8 Channel 1310/1490/1550nm CATV PON WDM

GEZHI Photonics Co.,Ltd کارخانه ای است که عمدتاً CEx WDM، DWDM، AWG DWDM Module، CWDM، فیلتر WDM، سوئیچ نوری مکانیکی مانند 1x1، 1x2، 2x2B، 2x2F، 2x4، 4x4، 1x4 Optical و 1x4 را تولید می کند. سوئیچ، تجهیزات سوئیچ نوری، سوئیچ نوری MEMS، MEM VOA، سیم پچ نوری و غیره.

C53-C60 فیبر dwdm Multiplexer DWDM Optics در مخابرات

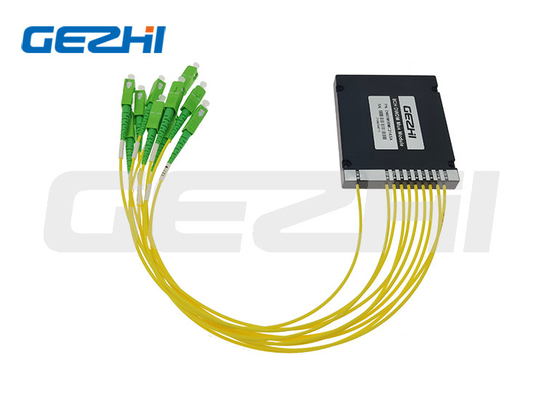

این ماژول یک مالتی پلکسر یا دی مالتی پلکسر در یک جعبه ABS کوچک بسته بندی شده است: 100*80*10 میلی متر برای کاربرد تک فیبر.از آنجایی که درج کم، پایداری و قابلیت اطمینان بالا، کاربرد خوبی در FTTX، شبکه WDM، مرکز داده و غیره است.

امکانات: از دست دادن کم درج PDL کم جداسازی کانال بالا قابلیت اطمینان محیطی عالی

برنامه های کاربردی: سیستم WDM CATV شبکه های مترو/دسترسی مرکز اطلاعات



مشخصات عملکرد

پارامتر	واحد	مولتی پلکسر فیبر dwdm
شماره کانال	--	8+1CH
عملیات طول موج ازمولتی پلکسر فیبر dwdm	نانومتر	C53 تا C60
طول موج مرکزی کانال	نانومتر	ITU-T Grid @DWDM
باند عبور کانال	نانومتر	0.8 (100 گیگاهرتز)
Insertion Loss @PB	دسی بل	<2.5
ایزوله @ کانال مجاور	دسی بل	> 30
ایزوله @ کانال غیر مجاور	دسی بل	> 34
کانال Reflect @Isolation	دسی بل	> 15
ریپل باند عبور	دسی بل	<0.5
از دست دادن وابسته به قطبش	دسی بل	<0.15
پراکندگی حالت قطبی	ps	<0.1
جهت گیری و زیان برگشتی	دسی بل	جهت دهی: >50 تلفات برگشتی:>45
قدرت هندلینگ	میلی وات	<500
رابط	--	LC/UPC یا سفارشی
نوع فیبر	--	SMF-28e یا سفارشی
دمای عملیاتی	℃	-20 ~ 70+
دمای ذخیره سازی	℃	-40 ~ +85
ابعاد بسته	میلی متر	جعبه ABS 100x80x10





C53-C60 فیبر dwdm Multiplexer DWDM Optics در مخابراتآبشار فیلتر

C53-C60 فیبر dwdm Multiplexer DWDM Optics در مخابرات

راه حل انتقال تک فیبر DWDM Optics

C53-C60 فیبر dwdm Multiplexer DWDM Optics در مخابرات

بسته
