جزئیات محصول:
پرداخت:
|
| نام محصول: | فیلتر قرمز/آبی WDM | طول موج: | 1547~1561 (قرمز) یا 1530~1543.2 (آبی) |
|---|---|---|---|
| بسته: | لوله فولادی | رابط: | LC/SC/FC/ST (PC یا APC) |
| طول فیبر: | سفارشی | کاربرد: | مانیتورینگ سیستم |
| برجسته: | فیلتر DWDM قرمز آبی,فیلتر DWDM 1x2,دستگاه WDM فیلتر |
||

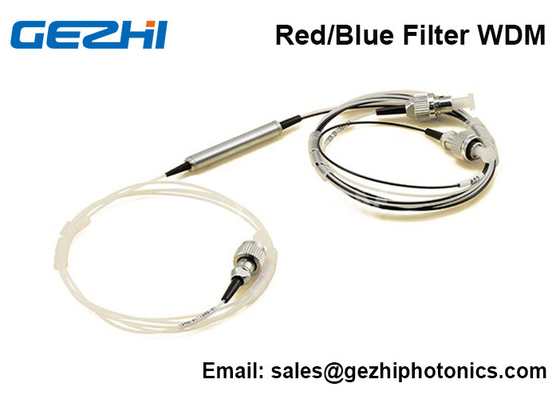

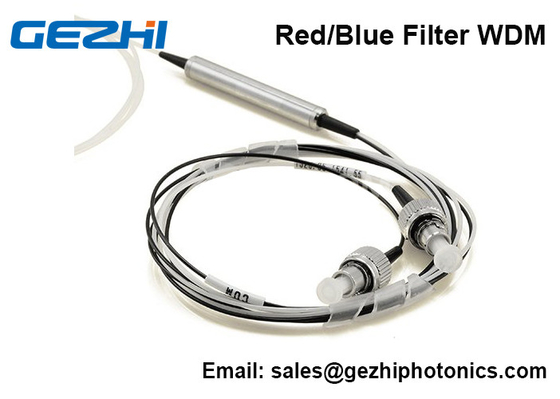

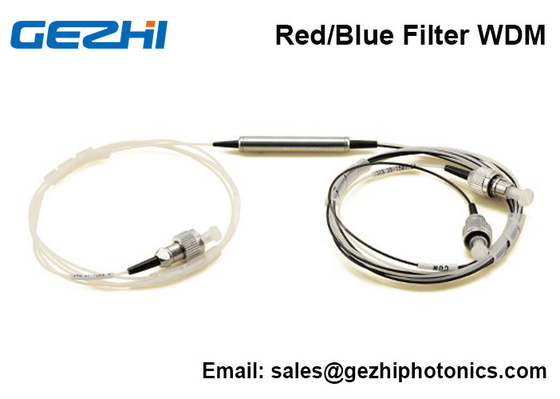

فیلتر قرمز/آبی GEZHI DWDM یک دستگاه فیلتر لایه نازک است.این یک دستگاه سه پورت است.یک پورت "Common" نامیده می شود.دو پورت دیگر مجرای دو "باند" طول موج را فراهم می کنند.
دو نوار قرمز (λ> 1547 نانومتر) و آبی (λ<1543 نانومتر) هستند.
یک باند از پای Reflected عبور می کند و باند دیگر از پای Pass عبور می کند.
|
با این حال، به طور معمول، دستگاه به عنوان یک WDM دو طرفه (یعنی دو طرفه) استفاده می شود.یک باند به پای مشترک فرستاده می شود، در حالی که باند دیگر از پای مشترک تحویل داده می شود.(نمونه نمودار را ببینید) در یک ماژول DWDM که از فیلتر قرمز/آبی استفاده می کند، یک Mux ممکن است با یک Demux ترکیب شود.
به عنوان مثال، Mux کانال های DWDM را در باند قرمز ترکیب می کند، در حالی که Demux کانال های DWDM را در باند آبی جدا می کند.با استفاده از پرکننده قرمز/آبی، می‌توان کانال‌های انتقال قرمز و کانال‌های دریافت آبی را روی یک فیبر واحد ترکیب کرد. |
نمونه ای از WDM قرمز/آبی در استفاده دو جهته. |
امکاناتکاربرد
Ø فقدان درج کم Ø شبکه WDM
Ø باند گذر عریض Ø نظارت بر خط
Ø ایزوله کانال بالا Ø مخابرات
Ø قابلیت اطمینان بالا Ø ابزار تست
فیلتر باند قرمز/آبی DWDM فیلتر باند قرمز/آبی DWDM فیلتر باند قرمز/آبی DWDM با

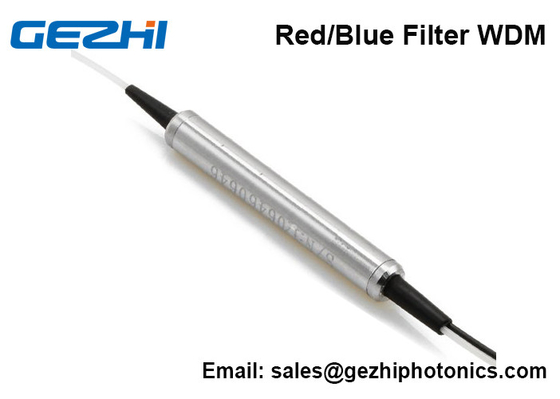

با لوله فولادی ضد زنگ با جعبه ASB پلاستیکی بسته 19 اینچی 1RU Rack mount
مشخصات عملکرد
| تایپ کنید | FWDM | ||
| طول موج کانال عبور | نانومتر | 1547 تا 1561 (قرمز) | 1530~1543.2 (آبی) |
| طول موج کانال بازتابی | نانومتر | 1530~154.2 (آبی) | 1547 تا 1561 (قرمز) |
| از دست دادن درج کانال عبور | دسی بل | ≤0.60 | |
| از دست دادن درج کانال بازتاب | دسی بل | ≤0.40 | |
| کانال ریپل | دسی بل | ≤0.3 | |
| جداسازی کانال مجاور | دسی بل | ≥30 | |
| جداسازی کانال اکسپرس | دسی بل | ≥12 | |
| PDL | دسی بل | ≤0.1 | |
| PMD | Ps/nm | ≤0.1 | |
| جهت دهی | دسی بل | ≥55 | |
| برگشت ضرر | دسی بل | ≥50 | |
| قدرت هندلینگ | میلی وات | 300 | |
| دمای عملیاتی | ℃ | -5~+70 | |
| دمای ذخیره سازی | ℃ | -40~+85 | |
| ابعاد بسته بندی | میلی متر | φ5.5x34 | |
توجه: 1. سفارشی سازی در دسترس است.
2. از دست دادن درج شامل کانکتور نمی شود، هر کانکتور 0.2dB تلفات را اضافه می کند.
3. طول موج دیگر را می توان بنا به درخواست مشتری ساخته شده است.به عنوان مثال، L-Band R/B، C/L Band.
ترتیب اطلاعات
| طول موج | مشخصات بسته | نوع فیبر | قطر فیبر | طول فیبر | رابط |
| R/B=طول موج قرمز/آبی |
1= Φ5.5mm×34mm 2= 90×20×10 میلی متر 3=100×80×10.5 میلی متر 4 = 120×80×18 میلی متر 5=140×115×18 میلی متر 6=19 اینچ 1U Rackmount X = دیگران |
9=9/125 X=دیگران |
25=250 میلی متر 90=900m 20 = 2.0 میلی متر 30 = 3.0 میلی متر X=دیگران |
05=0.5 متر 10=1.0 متر 15=1.5 متر X=دیگران |
OO = هیچکدام FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=دیگران |
