جزئیات محصول:
پرداخت:
|
| نام محصول: | فیلتر نوری WDM | بندر: | 1x2 |
|---|---|---|---|
| طول موج: | T1550nm R1310 و 1490nm | کاست PackageLGX: | لوله استیل |
| اتصال دهنده: | SC / APC & SC / UPC | کاربرد: | پنجم |
| برجسته: | SC APC فیبر نوری FWDM,FTTH فیبر نوری FWDM,1550 نانومتر فیبر نوری WDM |
||

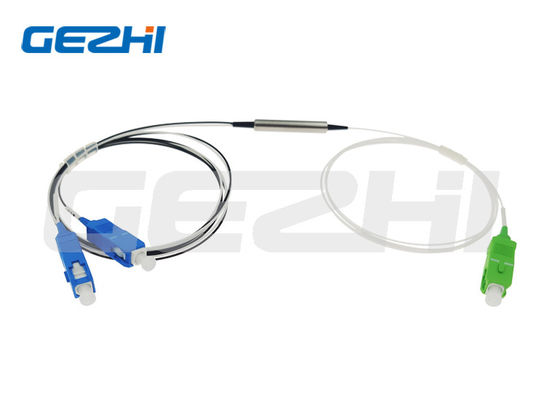

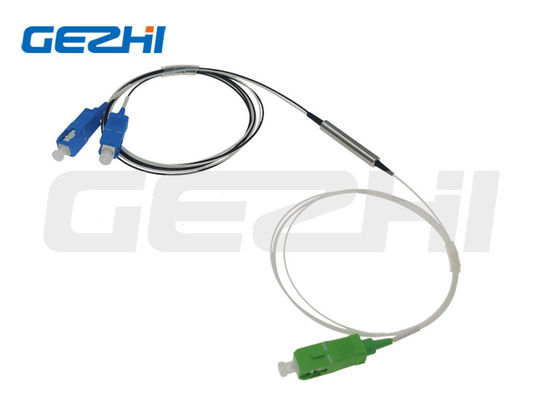

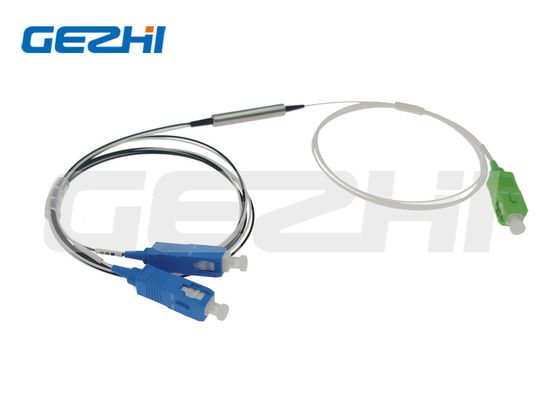

فیبر نوری FWDM FTTH 1310/1490/1550nm فیلتر WDM
WDM یکی از اجزای اصلی معماری FTTH است. FTTH WDM از فیلترهای تداخل فیلم نازک با کارایی بالا برای ارائه عملکرد استثنایی باند استفاده می کند.با ویژگی دو طرفه ، می توان آن را در واحد تجهیزات ONT و OLT اعمال کرد.
|
امکانات |
برنامه های کاربردی |
|
|
مشخصات
| مولفه های | واحد | دستگاه FWDM | ||
| طول موج عملیاتی T: طول موج انتقال R: طول موج بازتاب 1310 ± 50،1490 ± 10 ، 1550 ± 10 10 16 1610 ، 25 ± 1625 ، 20 ± 1650 |
نانومتر | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| از دست دادن درج | dB | انتقال: 0.6 پوند | ||
| بازتاب: 0.4 پوند | ||||
| جداسازی کانال انتقال | dB | 30 پوند | ||
| انعکاس کانال انعکاس | dB | 17 پوند | ||
| PDL | dB | ≤ 0.1 | ||
| پایداری حرارتی طول موج | nm/℃ | 0.003 پوند | ||
| از دست دادن ثبات حرارتی | dB/ | 0.005 پوند | ||
| برگشت ضرر | dB | 45 پوند | ||
| قدرت نوری | مگاوات | 500 پوند | ||
| دمای کارکرد | ℃ | -10 ~ +70 | ||
| دمای ذخیره سازی | ℃ | -40 ~ +85 | ||
| رطوبت نسبی | ٪ | 95 5 5 | ||
| بعد، ابعاد، اندازه | میلی متر | Φ5.5 × 35 | 90 × 20 × 10 | |
| توجه: 1. سفارشی سازی در دسترس است. 2. بدون اتصال مشخص شده است ، و به ازای هر کانکتور 0.2dB ضرر اضافی اضافه کنید. |
||||
انتقال 1310 نانومتر Reflect 1490/1550nm Multiplexers WDM مبتنی بر فیلتر
ترتیب اطلاعات:
| آ | ب | ج | د | ه |
| طول موج | نوع لوله | طول فیبر (شامل اتصال دهنده) |
اتصال دهنده | بعد، ابعاد، اندازه |
|
T15R13/14 = T1550 R1310/1490 T14R13/15 = T1490 R1310/1550 T13R14/15 = T1310 R1490/1550 T15/16R13/14 = T1550/1610R1310/1490 X = دیگران |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = دیگران |
05 = 0.5m ± 0.05m 10 = 1.0 متر ± 0.05 متر 15 = 1.5 متر ± 0.05 متر X = دیگران |
00 = هیچکدام FP = FC/PC FA = FC/APC SP = SC/PC SA = SC/APC STP = ST/PC STA = ST/APC LP = LC/PC LA = LC/APC X = دیگران |
5534 = Φ5.5 × 34 میلی متر 4225 = Φ4.2 × 25 میلی متر 9021 = 90 × 20 × 10 میلی متر X = سفارشی |
