جزئیات محصول:
پرداخت:
|
| نام محصول: | فیلتر 1x5 WDM | بندر: | 3 پورت |
|---|---|---|---|
| طول موج: | T1550nm R1310 و 1490nm | بسته بندی: | لوله |
| اتصال دهنده: | SC / APC یا سفارشی | کاربرد: | فیبر به خانه |
| برجسته: | فیلتر Triplex WDM,فیلتر انتقال 1550nm WDM,فیلتر 1x5 WDM |
||

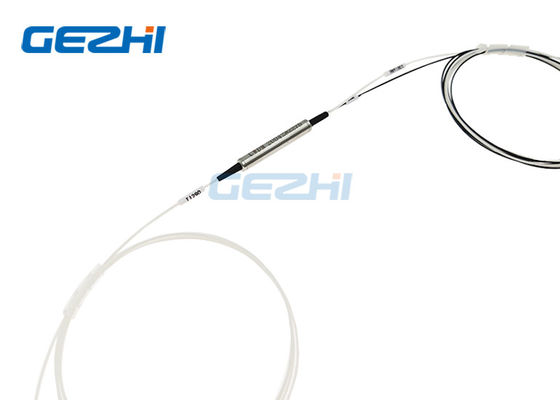

جداسازی بالا> فیلتر 50dB WDM انتقال 1550 نانومتر ، بازتاب 1310 + 1490 نانومتر
Isolation Triplex PON WDM بالا مبتنی بر فناوری فیلتر نازک (TFF).برای تقسیم یا ترکیب دو یا چند طول موج ، معمولاً در سیستم های FTTH استفاده می شود.این دستگاه با جداسازی بالا مانند انزوای انتقال> 50dB ، و Refelction Isolation> 35dB معروف است.آنها از دست دادن درج بسیار کم ، افت وابستگی به قطبش کم و پایداری محیطی عالی را ارائه می دهند.
ما می توانیم فیلتر موج سفارشی مختلف WDM را ارائه دهیم.
|
امکانات |
برنامه های کاربردی |
|
|
مشخصات
| پارامتر | T1550nm R1310 و 1490nm WDM |
|---|---|
| محدوده طول موج عملیاتی (باند عبور) | T1528 ~ 1620nm |
| محدوده طول موج عملیاتی (باند انعکاس) | 1260-1360 نانومتر و 1480-1500 نانومتر |
| از دست دادن درج (باند عبور) | 0.8 دسی بل |
| از دست دادن درج (باند انعکاس) | 6 0.6 دسی بل |
| جداسازی (باند پاس) | 50 دسی بل |
| جداسازی (باند انعکاس) | 35 دسی بل پوند |
| موج دار شدن | 3 0.3 دسی بل |
| برگشت ضرر | 50 دسی بل |
| جهت دهی | 50 دسی بل |
| حداکثر قدرت رسیدگی | 300 مگاوات |
| دمای کار | -5 ° C ~ + 70 ° C |
| دمای ذخیره سازی | -40 ° C ~ + 85 ° C |
| ابعاد بسته بندی - 900 میکرومتر لوله سست یا الیاف برهنه | 5.5 میلی متر (Φ) x 38.0 میلی متر (L) |
توجه 1: تمام مقادیر مشخص شده بدون رابط هستند.
توجه 2: مشخصات عملکرد بالاتر در صورت درخواست در دسترس است.
فیلتر PON فیلتر سه جداره با جداسازی بالا WDM
ترتیب اطلاعات:
| آ | ب | ج | د | E |
| طول موج | نوع لوله | طول فیبر (شامل کانکتور) |
رابط | بعد، ابعاد، اندازه |
|
HISOT15R13 / 14 = T1550 R1310 / 1490 نوع جداسازی بالا |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = دیگران |
05 = 0.5 متر ± 0.05 متر 10 = 1.0 متر ± 0.05 متر 15 = 1.5 متر ± 0.05 متر X = دیگران |
00 = هیچ کدام FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = دیگران |
5535 = Φ5.5 × 35 میلی متر 5538 =Φ5.5 × 38 میلی متر 4225 = Φ4.2 × 25 میلی متر 9021 = 90 × 20 × 10 میلی متر X = سفارشی |
