جزئیات محصول:
پرداخت:
|
| نام محصول: | سوئیچ نوری 1x2 PM | طول موج: | 780 نانومتر |
|---|---|---|---|
| نوع کنترل: | N-لچینگ | منبع تغذیه: | 5 ولت |
| رابط: | FC/APC | کاربرد: | حفاظت از تجهیزات انتقال |
| برجسته: | 1x2 PM فیبر نوری سوئیچ,FC / APC فیبر نوری سوئیچ,780nm قطبش نگهدارنده سوئیچ |
||

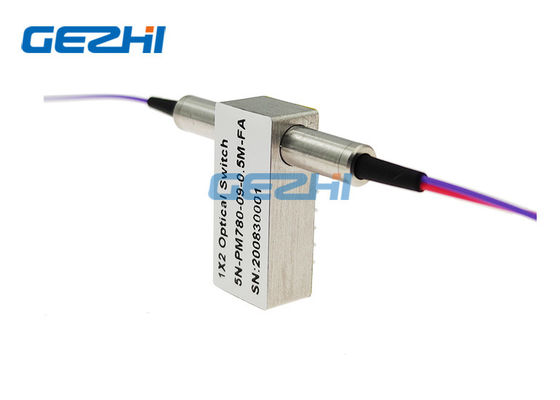

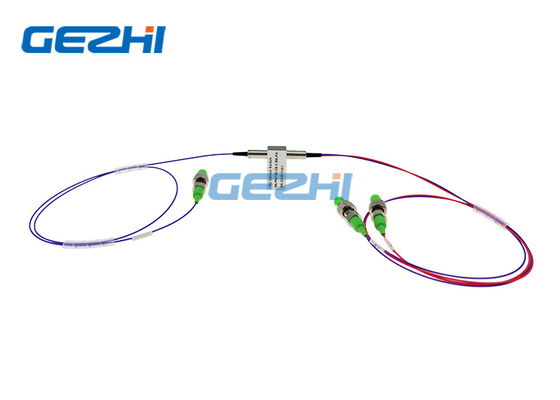

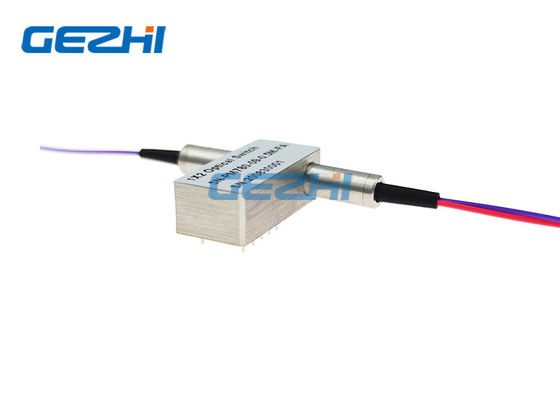

قطبش 780 نانومتری با حفظ کلیدهای فیبر نوری 1x2 PM
GEZHI Photonics Co.Ltd سری سوئیچ های PM Optical Switch های قطبش نگهدارنده فیبر نوری دستگاه های میکرو نوری 1X1 و پورت های 1×2 هستند که با فیبر PM Panda ساخته شده اند.این دستگاه ها می توانند ورودی نوری را به یکی از دو خروجی تغییر دهند و در عین حال قطبش سیگنال را حفظ کنند. سری سوئیچ های نوری PM عملکرد دو جهته را امکان پذیر می کند.و به طور گسترده در زمینه صلیب نوری، شبکه های PON و سیستم اتصال، حفاظت حلقه فیبر نوری و مانیتور شبکه استفاده می شود.برای کاربردهای مختلف، انواع ضامن دار و همچنین انواع غیر چفت کننده موجود است.سری سوئیچ های نوری با تلفات درج کم، محدوده طول موج عملیاتی گسترده، نسبت خاموشی بالا و پایداری و قابلیت اطمینان عالی مشخص می شود.
امکانات
از دست دادن درج کم
نسبت انقراض بالا
محدوده طول موج گسترده
عملیات دو جهته
ثبات و قابلیت اطمینان عالی
برنامه های کاربردی
سیستم نوری حفظ قطبش
OADM قابل تنظیم مجدد
حفاظت و بازیابی شبکه نوری
صلیب نوری و سیستم کانکتور
ابزار دقیق، تست و اندازه گیری
مشخصات
|
مولفه های |
GZ-FSW-1×2-PM | |||
| طول موج عملیاتی | نانومتر | 780± 10 / 850 ± 10 | 980±10 /1064±10 | 1310,1480,155030± |
| از دست دادن درج | دسی بل | نوع: 1.2 حداکثر: 1.5 | نوع: 1.0 حداکثر: 1.2 | نوع: 0.6 حداکثر: 1.0 |
| برگشت ضرر | دسی بل | ≥40 | ≥50 | ≥55 |
| متقاطع | دسی بل | ≥40 | ≥55 | ≥55 |
| تکرارپذیری | دسی بل | ≤±0.02 | ||
|
منبع تغذیه |
V | 3.0 یا 5.0 | ||
| طول عمر | زمان | ≥107 | ||
| زمان سوئیچ | اماس | ≤8 | ||
| قدرت انتقال | میلی وات | ≤500 | ||
| دمای عملیاتی | ℃ | -20~70 | ||
| دمای ذخیره سازی | ℃ | -40 ~ 85+ | ||
| بعد، ابعاد، اندازه | میلی متر | (L)27×(W)12.0×(H)8.2 | ||
توجه: 1. سفارشی سازی در دسترس است.

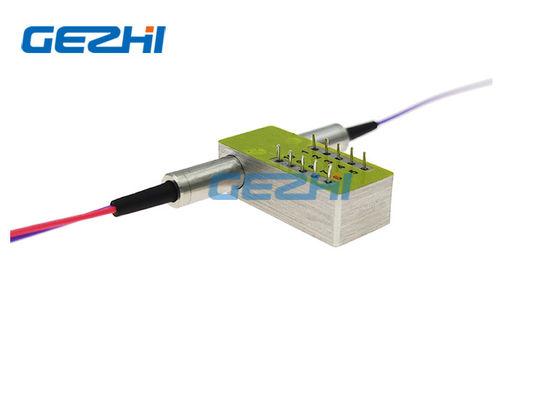

پین ها
| تایپ کنید | سنجاق | درایو الکتریکی | سنسور وضعیت | ||||||
| 1×2 | کانال | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| چفت کردن | P1-P2 | -- | -- | GND | V+ | نزدیک | باز کن | باز کن | نزدیک |
| P1-P3 | V+ | GND | -- | -- | باز کن | نزدیک | نزدیک | باز کن | |
| بدون قفل | P1-P2 | -- | -- | -- | -- | نزدیک | باز کن | باز کن | نزدیک |
| P1-P3 | V+ | -- | -- | GND | باز کن | نزدیک | نزدیک | باز کن | |
مسیر نوری
| وضعیت یک | وضعیت دو |
|
|
 |
اطلاعات سفارش سوئیچ نوری 1x2
GZ-FSW-1x2-xx-xxx-xx-x-xx
| حالت | طول موج | نوع ولتاژ | مدل کنترل | نوع فیبر | قطر فیبر | طول فیبر | رابط |
|
1x1 1x2 |
780=780 نانومتر 850=850 نانومتر 980=980 نانومتر 1064=1064 نانومتر 1310=1310 نانومتر 1480=1480 نانومتر 1550=1550 نانومتر X=دیگران |
3=3 ولت 5=5 ولت |
L=چفت شدن N=عدم چفت شدن |
فیبر PM=PM X=دیگران |
25=250 میلی متر 90 = 900 میلی متر X=دیگران |
1=1 متر 2=1.5 متر X=دیگران |
00 = هیچ FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=دیگران |
