جزئیات محصول:
پرداخت:
|
| نام محصول: | سوئیچ MEMS | کانال: | 1xN N≤16 |
|---|---|---|---|
| طول موج: | 1260 ~ 1620nm | اتصال دهنده: | سفارشی |
| امکانات: | زمان تعویض سریع | کاربرد: | شبکه PON |
| برجسته: | سوئیچ نوری 1x16 MEMS,سوئیچ نوری PON Network MEMS,سوئیچ کابل نوری 1620nm |
||

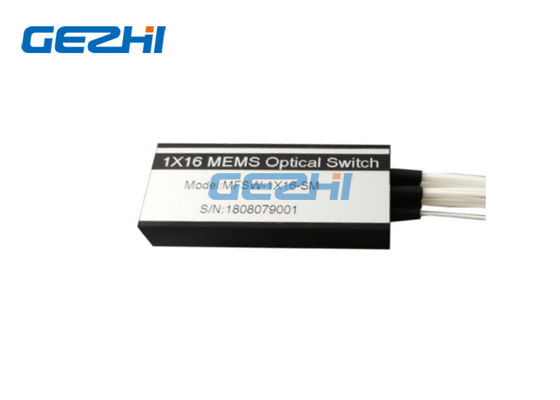

ماژول سوئیچ نوری 1x16 MEMS
GEZHI Photonics 1x16 MEMS سوئیچ نوری با طراحی مبتنی بر MEMS عملکرد ماندگار در یک بسته جمع و جور دارد.زمان سوئیچینگ سریع و بیش از 10 میلیارد امید به زندگی ، آن را به یک سوئیچ نوری مناسب برای برنامه های کاربردی خواستار تبدیل می کند.سوئیچ نوری MEMS برای فیبرهای تک حالته با انتخاب ماژول های 1x2 ، 1x4،1x8 ، 1x12 ، 1x16 در دسترس است.
امکانات
ساختار جمع و جور
زمان تعویض سریع
از دست دادن درج کم
قابلیت اطمینان بالا
برنامه های کاربردی
شبکه PON
حفاظت
ابزار دقیق
نظارت بر شبکه
مشخصات
| مولفه های | واحد | MFSW-1 × N (N≤16) |
| عامل طول موج | نانومتر | 1260 ~ 1620 برای SM ، 850/1310 برای MM |
| از دست دادن درج | دسی بل | 1.0 پوند (معمولی: 0.8) |
| WDL | دسی بل | 0.3 پوند |
| TDL | دسی بل | 0.3 پوند |
| PDL | دسی بل | 0.1 پوند |
| برگشت ضرر | دسی بل | SM ≥ 50 ، MM 30 |
| کراس استالک | دسی بل | SM ≥ 50 ، MM 30 |
| تکرارپذیری | دسی بل | 2 ± 0.02 |
| زمان تعویض | اماس | 8 پوند |
| ماندگاری | بار | 10 میلیارد پوند |
| منبع تغذیه | V | DC 5V ± 5٪ |
| حالت تعویض | غیر قفل | |
| قدرت نوری | مگاوات | 500 پوند |
| دمای کار | درجه سانتیگراد | -5 ~ +70 |
| دمای ذخیره سازی | درجه سانتیگراد | -40 ~ +85 |
| رطوبت عملیاتی | ٪ | 95 5 5 |
| بعد، ابعاد، اندازه | میلی متر | 34 × 24 × 11 یا 60 × 24 × 11 |
توجه: 1. در دمای کار و تمام SOP.
2. به غیر از اتصال ، 0.3dB IL برای یک جفت اتصال اضافه کنید.
سنجاق
مشخصات فنی
| نه | مورد | مشخصات |
| 1 | منبع تغذیه | DC 5V ± 5٪ |
| 2 | مصرف برق | <500mW |
| 3 | کنترل | حالت UART یا موازی (سطح TTL) |
انتساب پین
| سنجاق زدن | نام سیگنال | شرح |
| 1 | NC | بدون اتصال داخلی فیزیکی |
| 2 | VCC | منبع تغذیه (5 ولت) |
| 3 | سکته مغزی | Falling Edge Active (ورودی) |
| 4 | GND | زمین سیگنال |
| 5 | D0 | داده 0 (ورودی) |
| 6 | D1 | داده 1 (ورودی) |
| 7 | D2 | داده 2 (ورودی) |
| 8 | D3 | داده 3 (ورودی) |
| 9 | UART TX | انتقال UART (خروجی) |
| 10 | UART RX | UART دریافت (ورودی) |
| 11 |
GND
|
Case Ground |
| 12 | RDY | آماده (خروجی) ، برای اشکال زدایی داخلی استفاده کنید |
| 13 | حالت | 0 = TTL ، 1 = UART (ورودی) |
| 14 | بازنشانی کنید | 0 = تنظیم مجدد (ورودی) |
مسیر نوری
بعد، ابعاد، اندازه
اطلاعات سفارش
GZ-MFSW-1xN-xx-xx-xx-x
| تایپ کنید | کانال | طول موج | نوع فیبر | قطر فیبر | طول فیبر | رابط |
| GZ-MFSW |
01 = 1x1 02 = 1x2 ..... 16 = 1x16 ...... |
C = باند C L = باند L O = O باند D = C + L باند X = دیگران |
5 = 50/125 6 = 62.5 / 125 9 = 125/9 X = دیگران |
25 = 250um 90 = 900um 20 = 2.0 میلی متر 30 = 3.0 میلی متر X = دیگران |
1 = 1 دقیقه 2 = 1.5 متر X = دیگران |
0 = هیچ FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC LP = LC / PC LA = LC / APC X = دیگر |
