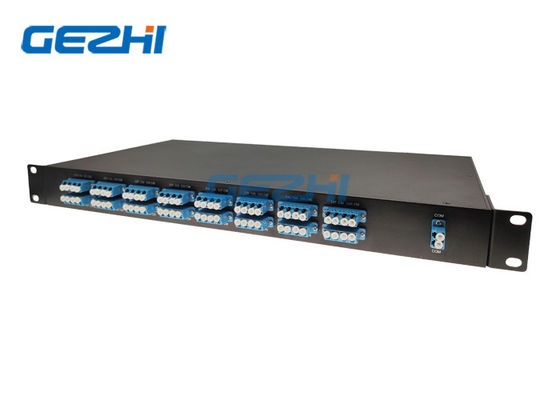

1RU Duplex Athermal Arrayed Waveguide Grating Mux Demux

1RU Duplex Athermal Arrayed Waveguide Grating Mux Demux
1RU Duplex Athermal Arrayed Waveguide Grating Mux Demux

تصویر بزرگ :  1RU Duplex Athermal Arrayed Waveguide Grating Mux Demux

جزئیات محصول:
محل منبع: چین
نام تجاری: GEZHI or OEM
گواهی: CE RoHS ,ISO9001
شماره مدل: 1x32CH-AAWG-D
پرداخت:
مقدار حداقل تعداد سفارش: 1 کامپیوتر
قیمت: Negotiable
جزئیات بسته بندی: جعبه کاغذی
زمان تحویل: 5-8 روز کار
شرایط پرداخت: T / T ، Western Union
قابلیت ارائه: 100000Channel در هر ماه
توضیحات محصول جزئیات
نام محصول: 32W AAWG Duplex طول موج: C21 تا C52
کانال: کانالهای 1x32 اتصال دهنده: آداپتور LC / PC
بسته بندی: قاب 1U 19 " کاربرد: WMM مبتنی بر ADM
برجسته:

32 کانال AWG DWDM

,

32CH AAWG Duplex

,

ماژول Athermal AWG 1x32





Duplex Athermal Arrayed-waveguide grating Mux and Demux 1RU Rack Mount



دوتایی Geherhi Athermal Arrayed-waveguide grating Mux و Demux 1RU Rack Mountیک ماژول نوری منفعل با چگالی بالا ، از دست دادن کم و مستقل است.این مبتنی بر AWG-حرارتی استفناوری یکپارچه گاوسی.Duplex Athermal Arrayed-waveguide grating Mux و Demux 1RU Rack Mount یک راه حل WDM با کمبود بسیار کم (حداکثر: 3.5dB) و کانال بالا برای دسترسی به مترو و برنامه های مراکز داده ارائه می دهد.این Duplex Athermal Arrayed-waveguide grating Mux و Demux 1RU Rack سهولت در استفاده از فیبر ، قابلیت اطمینان طولانی مدت و جداسازی کانال عالی در یک Rackmount 1U 19 اینچی ، وسیله ای ایده آل برای سیستم هایی است که نیاز به عملکرد برتر ، کم هزینه و تعداد کانال بالا دارند. Duplex Athermal Arrayed-waveguide grating Mux و Demux 1RU Rack Mount ساخته شده در Mux + Demux در یک واحد ، بر روی دو الیاف شبکه کار می کند.



امکانات

برنامه های کاربردی

  • جداسازی کانال بالا
  • کاملاً منفعل
  • فیبر دوتایی MUX + Demux
  • از دست دادن درج کم
  • مستقل 19 "1U Rackmount
  • شبکه های مترو و حمل و نقل طولانی
  • مسیریابی انتخابی طول موج
  • ADM مبتنی بر WDM
  • پردازش سیگنال نوری
  • انتقال WDM



مشخصات

مولفه های شرایط مشخصات فنی واحدها
حداقل حداکثر
دمای کارکرد عملیاتی -5 65 درجه سانتیگراد
رطوبت عملیاتی عملیاتی 5 95 ٪ RH
دمای ذخیره سازی غیر عملی -40 +85 درجه سانتیگراد
رطوبت ذخیره سازی غیر عملی 5 95 ٪ RH
مشخصات نوری AWG GAUSSIAN AAWG
مولفه های وضعیت مشخصات واحدها
حداقل تایپ کنید حداکثر
تعداد کانال     32 2 2-1
فاصله کانال شماره 100GHz   100   گیگاهرتز
چاطول موج مرکز فرکانس ITU   C- باند   نانومتر
پاک کردن کانال عبور     ± 0.1   نانومتر



مشخصات نوری
مولفه های وضعیت مشخصات     واحدها
حداقل تایپ کنید حداکثر
پایداری طول موج حداکثر دامنه خطای طول موج کلیه کانالها و دما در قطبش متوسط.   5 0.05   نانومتر
پهنای باند کانال -1 دسی بل -1 دسی بل پهنای باند کانال پاک شده با شکل گذر تعریف شده است.برای هر کانال 0.24     نانومتر
پهنای باند کانال -3 dB -3 dB پهنای باند کانال پاک شده با شکل گذر تعریف شده است.برای هر کانال 0.43     نانومتر
ضرر درج نوری در شبکه ITU به عنوان حداقل انتقال در طول موج ITU برای کلیه کانال ها تعریف شده است.برای هر کانال ، در تمام دما و قطبش.   3.2 3.5 دسی بل
جداسازی کانال مجاور اختلاف از دست دادن درج از میانگین انتقال در طول موج شبکه ITU به بیشترین قدرت ، تمام قطبشها ، در باند ITU کانالهای مجاور. 30     دسی بل
جداسازی کانال غیر مجاور اختلاف از دست دادن درج از میانگین انتقال در طول موج شبکه ITU به بالاترین قدرت ، تمام قطبشها ، در باند ITU کانالهای غیرجنسی. 40     دسی بل
جداسازی کامل کانال

اختلاف از دست رفتن تجمعی کل از میانگین انتقال در طول موج شبکه ITU به بالاترین قدرت ، تمام قطبشها ، در باند ITU

از تمام کانال های دیگر ، از جمله کانال های مجاور.

33     دسی بل
یکنواختی ضرر درج حداکثر دامنه تغییرات از دست دادن درج در ITU در کلیه کانالها ، قطبشها و دما.   0.8 1.0 دسی بل
درج ضرر ریپل

حداکثر و حداکثر از بین رفتن نوری در سراسر

باند ITU ، به استثنای نقاط مرزی ، برای هر کانال در هر پورت

  0.4 0.5 دسی بل
هدایت نسبت توان منعکس شده از هر کانال (غیر از کانال n) به توان ورودی از کانال ورودی n 50     دسی بل
از دست دادن بازده نوری پورتهای ورودی و خروجی 40     دسی بل
از دست دادن وابسته به PDLPolarization در Clear Channel Band مقدار بدترین حالت در باند ITU اندازه گیری شد   0.3 0.5 دسی بل
پراکندگی حالت قطبش       0.5 روان
حداکثر توان نوری       23 dBm
خروجی ورودی MUXDEMUX محدوده نظارت   -35   +23 dBm



ترتیب اطلاعات

AWG ایکس XX ایکس XX ایکس XX
  فاصله کانال تعداد کانال پیکربندی کانال 1 نوع بسته بندی اتصال / خروجی
  1 = 100 گیگاهرتز

32 = 32 كانل

40 = 40 کانال

44 = 44 کانال

48 = 48 کانال





S = فیبر واحد

D = فیبر دوتایی

21 = Ch21

……

34 = Ch34

……

50 = Ch50

……

RU = 19 ”1U Rackmount

0 = هیچکدام

1 = FC / APC

2 = FC / PC

3 = SC / APC

4 = SC / PC

5 = ST / PC

6 = ST / APC

7 = LC / PC

8 = LC / APC

S = مشخص کنید































32Khannels AAWG DWDM 19 "1U Frame

1RU Duplex Athermal Arrayed Waveguide Grating Mux Demux 0





Duplex Athermal Arrayed-waveguide grating Mux and Demux 1RU Rack Mount

1RU Duplex Athermal Arrayed Waveguide Grating Mux Demux 1
