| نام مورد: | ماژول کوتاه CWDM | کانال: | 1x7 |
|---|---|---|---|
| طول موج: | 1470 ~ 1590nm | اتصال دهنده: | سفارشی |
| کاربرد: | سرویس ویژه اختیاری | ویژگی: | پایداری حرارتی فوق العاده |
| برجسته: | 1x7 CCWDM Mux Demux,ماژول CCWDM 1590nm,دستگاه نوری CCWDM |
||

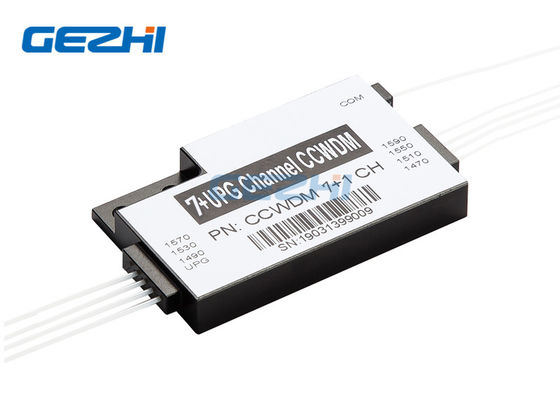

1x7 CH Mini CWDM ماژول نوری CCWDM Mux / Demux دستگاه نوری
GEZHI متخصص در محصولات پیکربندی شده ، قابل اعتماد و CCWDM بر اساس نیاز مشتری است.دستگاه ماژول نوری CCWDM Mux / Demux ماژول نوری ماژول 1x7 CH Mini CWDM با استفاده از اپتیکال فضایی آزاد است و از یکنواختی بهتری نسبت به طرح های فیلتر نازک فیلم (TFF) برخوردار است.جداسازی بالای GEZHI ، از دست دادن کم درج ، کم PDL Compact CWDM ماژول منفعل CCWDM پارامترهای با کیفیت بالا با 7 طول موج 1470nm ، 1490nm ، 151 ارائه می دهد0nm ، 1530nm ، 1550nm ، 1570nm ، 1590nm و با درگاه ارتقاء برای توسعه آینده و گسترش فیبر.
دستگاه 1W7 CH Mini CWDM ماژول نوری CCWDM Mux / Demux می تواند جایگزین CWDM شود محصولات در ارتباطات از راه دور ، شبکه های PON ، شبکه های شرکتی ، تلویزیون کابلی و سایر زمینه ها استفاده می شوند.کاهش ضریب درج پایین باعث می شود که ماژول CCWDM در هنگام استفاده از ضعف سیگنال کمتری داشته باشد ، در نتیجه نیاز انرژی فرستنده سیگنال را کاهش می دهد.
|
امکانات |
برنامه های کاربردی |
|
|
مشخصات فنی
| پارامتر | 7 چ | 7+ UPG | 8 چ | 8+ UPG1 | 8 + UPG2 | ||
| طول موج عامل (nm) | 1220 ~ 1620 | ||||||
| طول موج کانال (nm) | 1270،1290 ،… ، 1590،1610 یا 1271،1291 ،… ، 1591،1611 | ||||||
| محدوده طول موج بندر UPG (nm) | NA | TBD | NA | 1260 60 1360 | 1260 ~ 1457 | ||
| فاصله کانال (nm) | 20 | ||||||
| پهنای باند کانال (nm) | CWL +/- 6.5nm | ||||||
| ضرر درج (dB) * | .02.0 | .02.0 | .22.2 | .22.2 | .52.5 | ||
| کانال ریپل (dB) | .30.3 | ||||||
| جداسازی (dB) | مجاور | > 30 | |||||
| غیر همجوار | > 40 | ||||||
| جداسازی UPG (dB) | NA | > 15 | NA | > 15 | > 15 | ||
| پراکندگی حالت قطبش (PS) | .20.2 | ||||||
| ضرر وابسته به قطبش (dB) | .20.2 | ||||||
| هدایت (dB) | > 45 | ||||||
| بازده ضرر (dB) | > 45 | ||||||
| انتقال قدرت حداکثر (mW) | 500 | ||||||
| دمای کار (℃) | -40 ~ + 75 | ||||||
| دمای ذخیره سازی (℃) | -40 ~ + 85 | ||||||
| نوع فیبر | G657A1 | ||||||
| اتصال دهنده | TBD | ||||||
| ابعاد بسته بندی (میلی متر) | L55 x W35 x H8 یا L46 x W28 x H6 | ||||||
فناوری بی نظیر فضای آزاد بی نظیر
دستگاه نوری CCWDM Mux / Demux ماژول نوری ماژول 1x7 CH Mini CWDM فن آوری فضای آزاد را اتخاذ می کند ، که از انتشار نور در فضای آزاد برای انتقال بی سیم داده ها استفاده می کند.در داخل دستگاه ، کانال های سیگنال مجاور به جای فیبر توسط پرتو موازی آبشار می شوند.این باعث می شود فضای زیادی برای جعبه بسته صرفه جویی شود ، و طرز کار منحصر به فرد همچنین به CCWDM Mux Demux با از دست دادن کمتری کمک می کند.
1x7 CH Mini CWDM ماژول نوری CCWDM Mux / Demux دستگاه نوری
ترتیب اطلاعات
| پیکربندی | شماره کانال | نوع رنگدانه | فیبر طول | فروپاشی(میلی متر)) | اتصال دهنده |
| CC = CCWDM |
70 = 7 کانال 71 = 7 + UPG 80 = 8 کانال 81 = 8 + UPG1 82 = 8 + UPG2 …… |
0 = 250um 1 = 900um
|
0 = 0.5m 1 = 1 متر |
1 = L55 x W35 xH8 2 = L46 x W28 x H6 |
0 = هیچکدام 5 = LC / APC 7 = دیگران |
طراحی مکانیکی
نوع 1
نوع 2
