جزئیات محصول:
پرداخت:
|
| نام مورد: | ماژول غیرفعال CCWDM | کانال: | 1x4 |
|---|---|---|---|
| طول موج: | 1430 ~ 1530nm | اتصال دهنده: | سفارشی |
| کاربرد: | شبکه های مخابراتی | ویژگی: | شبکه های پهن باند |
| برجسته: | 1x4 کامپکت CWDM Mux Demux,4 کانال CCWDM,ماژول CCWDM 4CH Passive |
||

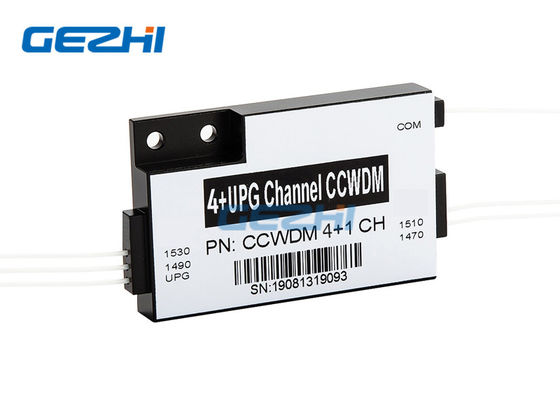

4 کانال ماژول CWDM فشرده CCWDM با درگاه ارتقاء
GEZHI متخصص در محصولات پیکربندی شده ، قابل اعتماد و CCWDM بر اساس نیاز مشتری است.ماژول 4 کانال فشرده CWDM ماژول منفعل CCWDM با درگاه Upgrade براساس اپتیکال فضای آزاد ساخته شده است و از یکنواختی بهتری در مقابل طرح های فیلتر نازک (TFF) برخوردار است.جداسازی بالا GEZHI ، از دست دادن کم درج ، کم PDL کامپکت CWDM ماژول منفعل CCWDM پارامترهای با کیفیت بالا با 4 طول موج 1470nm ، 1490nm ، 1510nm ، 1530nm و با یک درگاه ارتقاء برای توسعه آینده و گسترش فیبر ارائه می دهد.
این می تواند جایگزین محصولات CWDM در ارتباطات از راه دور ، شبکه های PON ، شبکه های شرکتی ، تلویزیون کابل و زمینه های دیگر شود.کاهش ضریب درج پایین باعث می شود که ماژول CCWDM در هنگام استفاده از ضعف سیگنال کمتری داشته باشد ، در نتیجه نیاز انرژی فرستنده سیگنال را کاهش می دهد.
|
امکانات |
برنامه های کاربردی |
|
|
مشخصات فنی
| پارامتر | 4 چ | 4 + UPG | 8 چ | 8+ UPG1 | 8 + UPG2 | ||
| طول موج عامل (nm) | 1220 ~ 1620 | ||||||
| طول موج کانال (nm) | 1270،1290 ،… ، 1590،1610 یا 1271،1291 ،… ، 1591،1611 | ||||||
| محدوده طول موج بندر UPG (nm) | NA | TBD | NA | 1260 60 1360 | 1260 ~ 1457 | ||
| فاصله کانال (nm) | 20 | ||||||
| پهنای باند کانال (nm) | CWL +/- 6.5nm | ||||||
| ضرر درج (dB) * | 1 ≤ 6 | 1 ≤ 6 | .22.2 | .22.2 | .52.5 | ||
| کانال ریپل (dB) | .30.3 | ||||||
| جداسازی (dB) | مجاور | > 30 | |||||
| غیر همجوار | > 40 | ||||||
| جداسازی UPG (dB) | NA | > 15 | NA | > 15 | > 15 | ||
| پراکندگی حالت قطبش (PS) | .20.2 | ||||||
| ضرر وابسته به قطبش (dB) | .20.2 | ||||||
| هدایت (dB) | > 45 | ||||||
| بازده ضرر (dB) | > 45 | ||||||
| انتقال قدرت حداکثر (mW) | 500 | ||||||
| دمای کار (℃) | -40 ~ + 75 | ||||||
| دمای ذخیره سازی (℃) | -40 ~ + 85 | ||||||
| نوع فیبر | G657A1 | ||||||
| اتصال دهنده | TBD | ||||||
| ابعاد بسته بندی (میلی متر) | L55 x W35 x H8 یا L46 x W28 x H6 | ||||||
ترتیب اطلاعات
| پیکربندی | شماره کانال | نوع رنگدانه | فیبر طول | فروپاشی(میلی متر)) | اتصال دهنده |
| CC = CCWDM |
40 = 4 کانال 41 = 4 + UPG 80 = 8 کانال 81 = 8 + UPG1 82 = 8 + UPG2 …… |
0 = 250um 1 = 900um
|
0 = 0.5m 1 = 1 متر |
1 = L55 x W35 xH8 2 = L46 x W28 x H6 |
0 = هیچکدام 5 = LC / APC 7 = دیگران |
فناوری بی نظیر فضای آزاد بی نظیر
4 Channel Compact CWDM Module Passive CCWDM با درگاه Upgrade از فناوری فضای آزاد استفاده می کند ، که از انتشار نور در فضای آزاد برای انتقال بی سیم داده ها استفاده می کند.در داخل دستگاه ، کانال های سیگنال مجاور به جای فیبر توسط پرتو موازی آبشار می شوند.این باعث می شود فضای زیادی برای جعبه بسته صرفه جویی شود ، و طرز کار منحصر به فرد همچنین به CCWDM Mux Demux با از دست دادن کمتری کمک می کند.
4 کانال ماژول CWDM فشرده CCWDM با درگاه ارتقاء
طراحی مکانیکی
نوع 1
نوع 2
