جزئیات محصول:
پرداخت:
|
نام محصول: | 2-OADM-C-WE-S | طول موج: | 1510 & 1570nm |
---|---|---|---|
نوع خط: | فیبر تک و غرب و شرق | اتصال دهنده: | LC / UPC |
بسته بندی: | 100x80x10mm | کاربرد: | اضافه کردن و رها کردن نوری |
برجسته: | 2CH OADM CWDM,1570nm Optical Add Drop Multiplexer,ماژول OADM 1510nm |

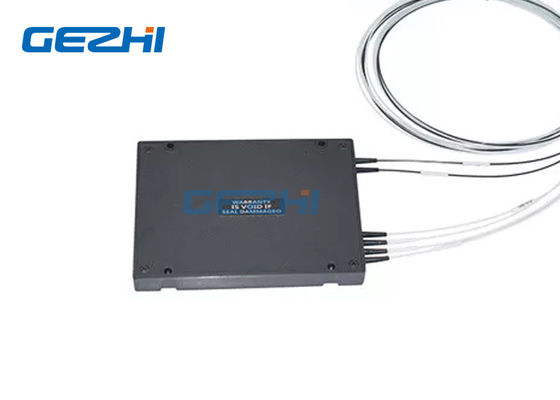

ماژول تک قطره فیبر 2 کانال OADM CWDM Mux
ماژول تک قطره OADM CWDM Mux Single Fiber 2 Channel GEZHI با طول موج CWDM1510nm و 1570nm.ماژول تک قطره OADM CWDM Mux Single Fiber 2 Channel کانالهای طول موج را بر روی فیبر انتقال نوری ترکیب می کند.ماژول تک قطره OADM CWDM Mux Single Fiber 2 Gezhi در سیستم های WDM برای چند منظوره یا demultiplexing و مسیریابی سیگنالهای فیبر نوری مورد استفاده قرار می گیرد ، به طور انتخابی اضافه یا قطره ای از کانال های کانال های موج یا موج طول موج را از یک جریان CWDM استفاده می کند.این ماژول دو کانال OADM CWDM Mux اضافهدر پیکربندی های دو طرفه (شرقی و غربی) پشتیبانی از دو طول موج بر روی یک فیبر در دسترس هستند.
امکانات
|
برنامه های کاربردی
|
مشخصات
پارامتر |
واحد |
2-OADM-C-WE-S | ||
اضافه کردن | رها کردن | |||
طول موج کانال | نانومتر | 1510 و 1570nm | ||
طول موج مرکز دقت |
نانومتر | 0.5 | ||
فاصله کانال | نانومتر | 20 | ||
کانال گذر (پهنای باند @ -0.5dB) |
نانومتر | > 15 | ||
ضرر درج | دسی بل | <0.9 | <0.9 | |
کانال ریپل | دسی بل | 0.3 | ||
انزوا |
مجاور | دسی بل | > 30 | |
غیر همجوار | دسی بل | > 40 | ||
دمای از دست دادن بی تحرکی حساسیت |
dB / |
<0.005 |
||
دمای طول موج انتقال |
nm / ℃ |
<0.002 | ||
وابسته به قطبش ضرر - زیان |
دسی بل | <0.1 | ||
حالت قطبش پراکندگی |
دسی بل | <0.1 | ||
هدایت | دسی بل | > 50 | ||
برگشت ضرر | دسی بل | > 45 | ||
انتقال قدرت حداکثر | مگاوات | 300 | ||
درجه حرارت | ℃ | -20 ~ + 70 | ||
دمای ذخیره سازی | ℃ | -40 85 | ||
بعد بسته | میلی متر | L100x80x10 |
توجه: 1. سفارشی سازی در دسترس است.
2. مشخص شده با کانکتور
ماژول تک قطره فیبر 2 کانال OADM CWDM Mux آبشار فیلتر
رسم
ماژول تک قطره فیبر 2 کانال OADM CWDM Mux
این کانال مجزا را ریخته و همان کانال را در انتقال دو طرفه به فیبر شبکه برمی گرداند.
CWDM 2 کانال 1510nm و 1570nm CWDM برای انتقال و انتقال داده های دو جهته از طریق الیاف منفرد ، ضربدر و چند قطره ای را برای شرقی و غربی اضافه می کند.
راه حل ماژول تک قطره OADM CWDM Mux Single Fiber 2 Channel
