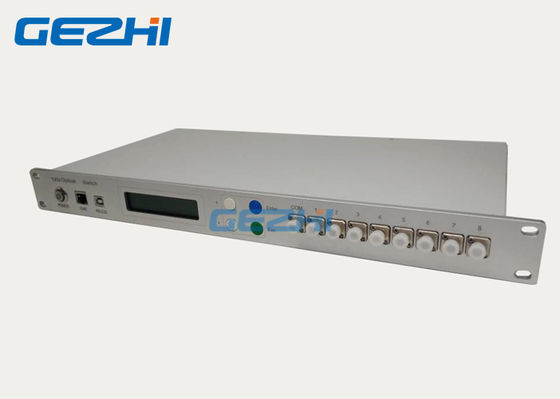

تجهیزات سوئیچ نوری 1650nm 1X8 1670nm کم درج

تجهیزات کم سوئیچ نوری 1 × N (N≤16) تجهیزات سوئیچ نوری FSW-1X8-U

تجهیزات کم سوئیچ نوری GEZHI 1 × N (N≤16) تجهیزات سوئیچ نوری FSW-1X8-U استفاده از سوئیچ نوری برای تحقق محصولات تبدیل مسیر نوری است.تجهیزات کم سوئیچ نوری 1 × N (N≤16) تجهیزات سوئیچ نوری FSW-1X8-Uاتصال خودکار و تکرار شونده یک فیبر مشترک را به 8 عدد الیاف خروجی یا ورودی اجازه دهید.این سوئیچ 1x8 Rack Mount Fiber Optical دو جهته هستند و در جهت 1x8 یا 8x1 قابل استفاده هستند.

با امکان کنترل و تغییر مسیر نوری.FSW-1x8-U Rack Mount Optical Siwtches را می توان به صورت دستی از پنل جلویی انتخاب کرد یا از طریق درگاه RS232 ، درگاه اترنت و خودکار اسکن شده در فرکانس خاص کنترل کرد.در سیستم انتقال فیبر نوری ، GEZHIFSW-1x8-U Rack Mount Siwtches Opticalبرای نظارت بر فیبرهای چند کاناله ، انتخاب منبع آشکارساز چند لایه و حفاظت از مسیر فیبر نوری و غیره استفاده می شود. علاوه بر این ، GEZHI است FSW-1x8-U Rack Mount Siwtches Optical همچنین در سیستم تست فیبر نوری برای فیبر نوری و تست جزء آن ، تست کابل در فضای باز و سیستم نظارت بر سنسورهای نوری چند نقطه ای استفاده می شود.

امکانات

از دست دادن کم درج ، سوئیچینگ سریع

کنترل از راه دور RS232 Control و RJ45 اترنت
SerialNet ، قابلیت اطمینان بالا ، پایداری بالا
سیگنال انتقال شفاف.پایداری و قابلیت اطمینان بالا

پانل صفحه نمایش LED.نمایش تصویری ، عملکرد مناسب
کانال و فاصله زمانی اسکن خودکار تنظیم می شود


برنامه های کاربردی

سیستم نظارت و نگهداری کابل

FITL
اندازه گیری خودکار

مانیتورینگ از راه دور شبکه نوری

مشخصات

مولفه های	واحد	شاخص ها
نوع واحد		FSW-1x8-U
دامنه طول موج	نانومتر	1260 ~ 1650nm
طول موج تست کنید	نانومتر	1310/1550 نانومتر
ضرر درج	دسی بل	نوع.8 0.8 دسی بل ، حداکثر 1/1 دسی بل
تکرارپذیری	دسی بل	2 0.02
برگشت ضرر	دسی بل	55 پوند
متقاطع	دسی بل	70 پوند
WDL	دسی بل	5 0.25
PDL	دسی بل	5 0.05
قدرت نوری	مگاوات	500 پوند
زمان تعویض	اماس	ms 10 میلی ثانیه (کانال مجاور)
نوع فیبر	ام	9/125
اتصال دهنده		FC / APC
پورت نظارت		RJ45 & RS-232
منبع تغذیه کار (نوع پلاگین)	V	AC: 240 100 100 ((50 / 60Hz)
مصرف برق	W	10 پوند
دمای کارکرد	℃	-10 ～ 60
اندازه	میلی متر	1U: 483 x 230 x 45



تجهیزات کم سوئیچ نوری 1 × N (N≤16) تجهیزات سوئیچ نوری FSW-1X8-U

پanel برای توضیح:

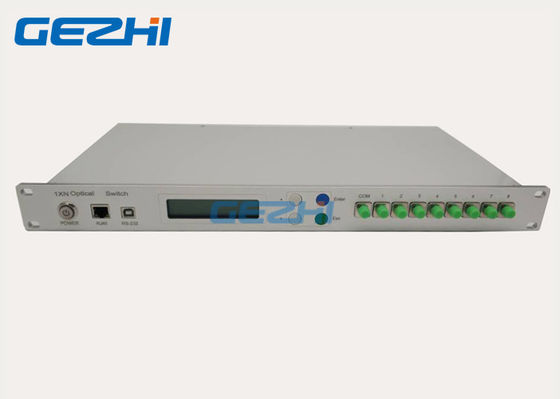

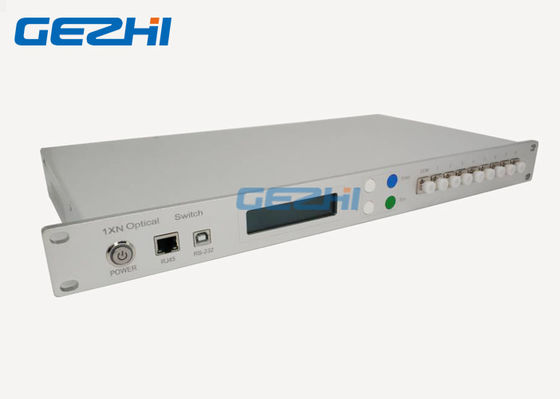

جلو پانل

◆قدرت: سوئیچ اصلی منبع تغذیه

◆RJ45:رابط مدیریت شبکه ارتباطات؛

◆RS-232:رابط سریال؛رابط ارتباط سریال RS232؛

◆LCD:دستگاه هایی که اطلاعات را مستقیماً نمایش می دهند.

◆: کلید حرکت به بالا. : کلید حرکت به پایین؛ وارد: کلید برای تعیین؛

خروج: کلید لغو؛

◆کام،1 ~ 8:رابط فیبر؛

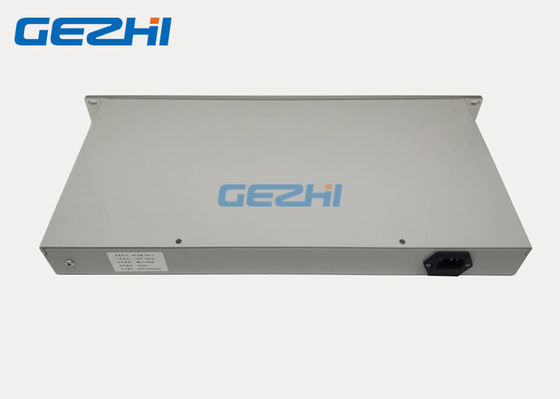

پنل پشتی

◆AC:1002 پوند40V: رابط سیم برق؛
