جزئیات محصول:
پرداخت:
|
نام محصول: | سوئیچ نوری رک | کانال: | 16 جفت از 1x2 |
---|---|---|---|
طول موج: | 1260 ~ 1650nm | پورت نظارت: | RS-232 、 RJ45 |
اتصال دهنده: | FC / APC | اندازه: | 2U: 483 x 250 x 89mm |
برجسته: | کلیدهای فیبر نوری 1x2,دستگاه سوئیچ نوری Benchtop,سوئیچ های نوری 1650 نانومتر |

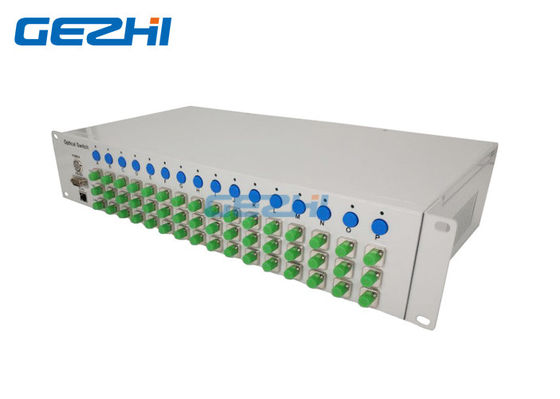

تجهیزات سوئیچ نوری Benchtop 16-1 2 رک نصب شده 16 جفت سوئیچ فیبروپتیک 1x2
تجهیزات جابجایی نوری GEZHI's Benchtop 16-1 2-1 Rack Mounted 16 جفت سوئیچ فیبر نوری 1x2 نوعی دستگاه کنترل مسیر نوری است.یک مسیر کنترل نور را بازی می کند و مسیر نور را تبدیل می کند.تجهیزات سوئیچ نوری benchtop 16-1X2-U شامل 16 جفت از ترکیب سوئیچ نوری همزمان 1x2 از مسیر سوئیچ نوری مکانیکی ، سوئیچ کنترل مسیر سوئیچ نوری می تواند 16 دکمه در کنترل پنل باشد ، همچنین می تواند از طریق برد کوتاه RS - 232 حالت ارتباط پورت سریال یا ارتباط از راه دور اترنت RJ45 از راه دور با ارسال یک مسیر کنترل سوئیچ فرمان کنترل برنامه ، وضعیت تجهیزات مسیر نور توسط چراغ سبز و چراغ قرمز مسیر نور را نشان می دهد.
امکانات
از دست دادن کم درج ، سوئیچینگ سریع
SerialNet ، قابلیت اطمینان بالا ، پایداری بالا
سیگنال انتقال شفاف.پایداری و قابلیت اطمینان بالا.
پانل صفحه نمایش LED.نمایش تصویری ، عملکرد مناسب.
RS232 Control و مدیریت از راه دور اترنت
برنامه های کاربردی
FITL
اندازه گیری خودکار
سیستم نظارت و نگهداری کابل
مانیتورینگ از راه دور شبکه نوری
مشخصات
مولفه های | واحد | شاخص ها |
شماره کانال | 16-1X2-U | |
دامنه طول موج | نانومتر | 1260 ~ 1650nm |
ضرر درج | دسی بل | نوع.8 0.8 دسی بل ، حداکثر 1/1 دسی بل |
تکرارپذیری | دسی بل | 2 2 0.02 |
برگشت ضرر | دسی بل | 50 پوند |
متقاطع | دسی بل | 55 پوند |
WDL | دسی بل | 5 0.25 |
PDL | دسی بل | 5 0.05 |
قدرت نوری | مگاوات | 500 پوند |
زمان تعویض | اماس | ms 10 میلی ثانیه (کانال مجاور) |
نوع فیبر | ام | SM ، 9/125 |
اتصال دهنده | FC / APC | |
پورت نظارت | RJ45 & RS-232 | |
منبع تغذیه کار | V |
AC: 240 100 100 ((50 / 60Hz) |
مصرف برق | W | 10 پوند |
دمای کارکرد | ℃ | -10 ~ 60 |
اندازه | میلی متر | 2U: 483 250 250 89 89 |

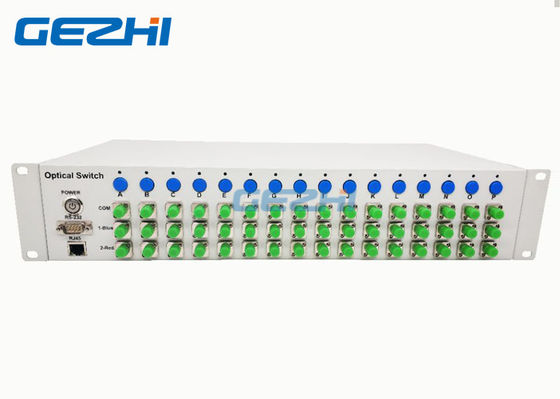

پانلی برای توضیح:
قدرت: سوئیچ قدرت تجهیزات
RS232: رابط ارتباط سریال
RJ45: رابط ارتباطات اترنت
A ~ P: دکمه های کنترل سوئیچ نوری و چراغ های نمایشگر
COM: انتهای عمومی مسیر نوری
1-آبی: خروجی نوری 1 (چراغ های نمایشگر LED)
2-قرمز: خروجی نوری 2 (چراغ نمایشگر LED)
پنل پشتی
AC: 85 ~ 265V: رابط منبع تغذیه AC
تنظیمات پیشفرض
RS-232: نرخ Baud: 9600؛بیت های داده: 8 بیت؛متوقف کردن بیت: 1 بیت؛بیت برابری: هیچکدام؛
RJ45: IP: 192.168.1.100؛پورت: 5000؛TCP / IP: TCP Server و UDP
(پورت ثابت: 18888)
